Dräger 8413417 - Descrição

Instruções de Utilização Compressor de ar 133
Português

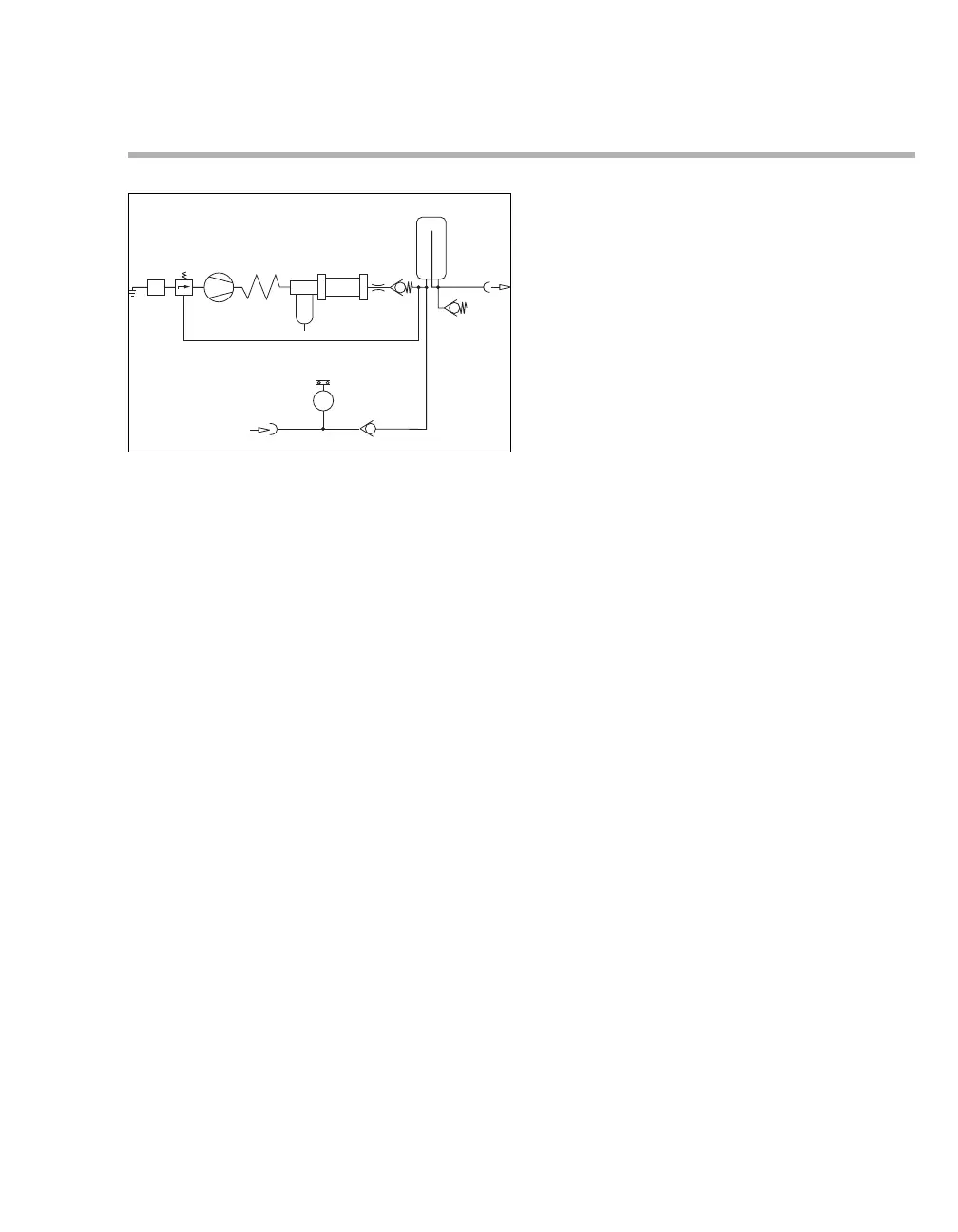

Descrição
1 Filtro de admissão
2 Válvula de controlo
3 Unidade do compressor
4 Serpentina de refrigeração
5 Pré-filtro
6 Colector de condensado
7 Secador de diafragma
8 Bocal restritor
9 Válvula de não retorno
10 Válvula de pressão
11 Saída de ar respiratório
12 Entrada para o modo em espera
13 Interruptor de pressão
14 Válvula de não retorno
15 Válvula de descarga
O ar ambiente é puxado através do filtro de
admissão 1 para a válvula de controlo 2,
condensado na unidade do compressor 3 e
arrefecido na serpentina de refrigeração 4.
O ar condensado é limpo através do pré-filtro 5. O
condensado é recolhido e drenado para o colector
de condensado 6.
Em seguida, o secador de diafragma 7 seca o ar
para um ponto de condensação de, pelo menos,
5 °C (41 °F) abaixo da temperatura ambiente.
O ar desumidificado flui através do bocal restritor 8
e da válvula de não retorno 9 para a válvula de
pressão 10. A remoção faz-se através do
acoplamento 11.
A válvula de controlo 2 é pressurizada com a
pressão da válvula e controla a geração de
pressão, em função da retirada de volume.
Compressor com modo em espera (opcional)
No caso de um compressor com modo em espera,
o ventilador extrai o ar da alimentação do ar
respiratório central através do acoplamento 12, da
válvula de não retorno 14 e do acoplamento de
fecho automático 11. A unidade do compressor 3
está em espera.
Se a pressão de alimentação do ar respiratório
central descer abaixo de 2,7
±0,2 bar (40±3 psi), o
interruptor de pressão 13 activa a unidade do
compressor 3.
Se a pressão de alimentação do ar respiratório
central aumentar acima de 3,2±0,2 bar (46±3 psi), o
interruptor de pressão 13 activa a unidade do
compressor 3.
A válvula de descarga 15 protege a unidade contra
uma pressão excessivamente elevada da
alimentação central de ar respiratório.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
