Návod k použití Vzduchový kompresor

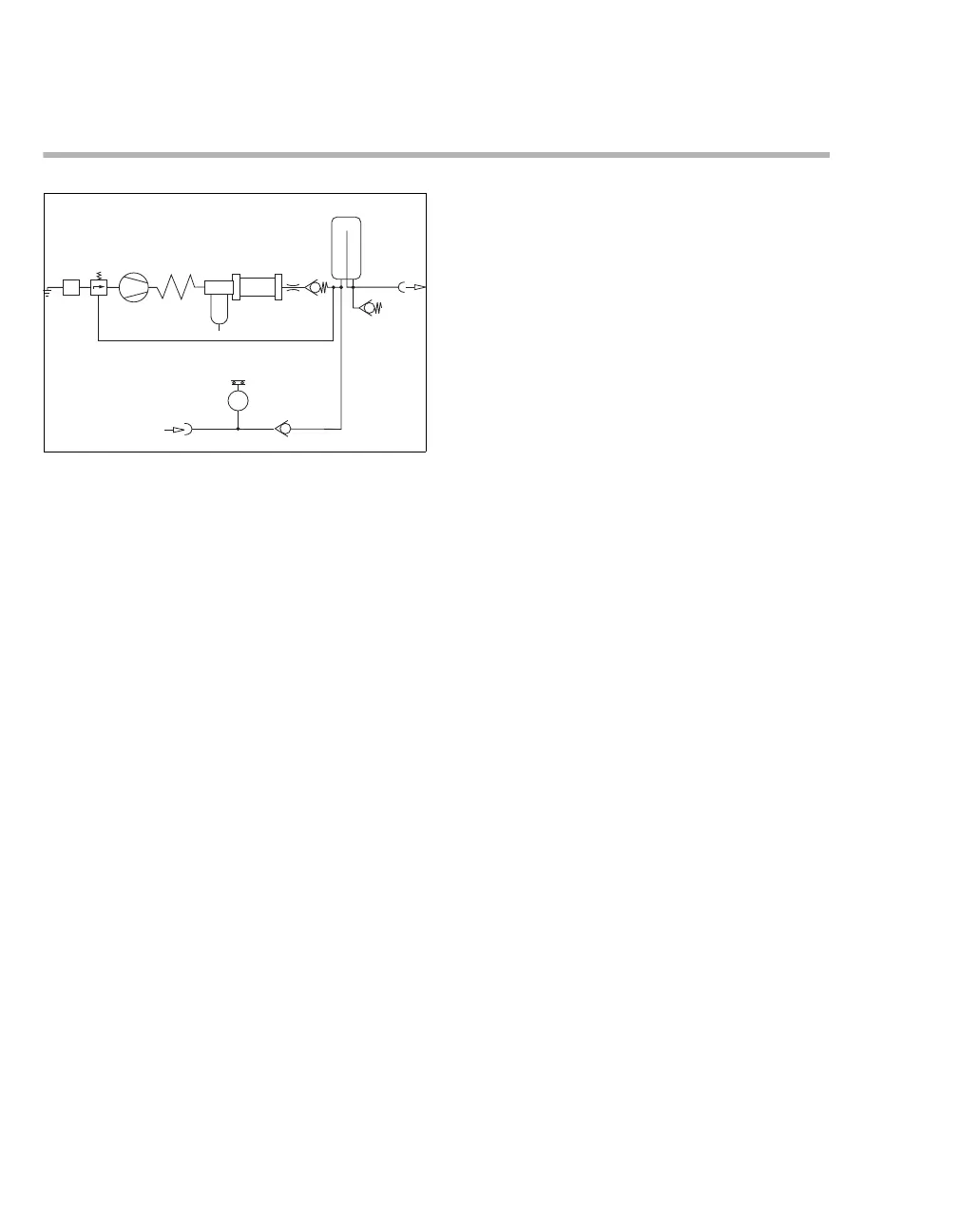

Popis
1 Sací filtr
2 Regulační ventil
3 Kompresorová jednotka
4 Chladicí spirála
5 Předfiltr
6 Kondenzační nádobka
7 Vysoušeč membrány
8 Regulující nástavec
9 Zpětný ventil
10 Tlaková nádoba
11 Výstup medicinálního vzduchu
12 Vstup pro pohotovostní režim
13 Tlakový spínač
14 Zpětný ventil
15 Pojistný ventil
Okolní vzduch je čerpán přes sací filtr 1 na
regulačním ventilu 2, kondenzován
v kompresorové jednotce 3 a chlazen v chladicí
spirále 4.
Kondenzovaný vzduch se čistí v předfiltru 5.
Kondenzát je odváděn do kondenzační nádobky 6,
kde se shromažďuje.
Následný membránový vysoušeč 7 vysouší vzduch
na rosný bod nejméně 5 °C (41 °F) pod teplotou
okolí.
Vzduch zbavený vlhkosti proudí přes omezovací
hubici 8 a jednosměrný ventil 9 do tlakové nádoby
10. Vzduch je odstraňován p
řes spojku 11.
Re
gulační ventil 2
je natlakován tlakem z nádoby
a reguluje tvorbu tlaku v závislosti na odebraném
objemu.
Přístroje s pohotovostním režimem (doplněk)
U kompresoru s pohotovostním režimem čerpá
ventilátor vzduch z centrálního rozvodu
medicinálního vzduchu přes spojku 12,
jednosměrný ventil 14 a samouzavírací spojku 11.
Kompresorová jednotka 3 je v pohotovostním
stavu.
Pokud tlak v centrálním rozvodu medicinálního
vzduchu klesne pod 2,7
±0,2 bar (40±3 psi), tlakový
spínač 13 zapne kompresorovou jednotku 3.
Jakmile tlak v centrálním rozvodu medicinálního
vzduchu vzroste nad 3,2±0,2 bar (46±3 psi), tlakový
spínač 13 kompresorovou jednotku 3 opět vypne.
Pojistný ventil 15 chrání jednotku před nadměrně
vysokým tlakem z centrálního rozvodu
medicinálního vzduchu.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
