Kullanım Kılavuzu Hava Kompresörü

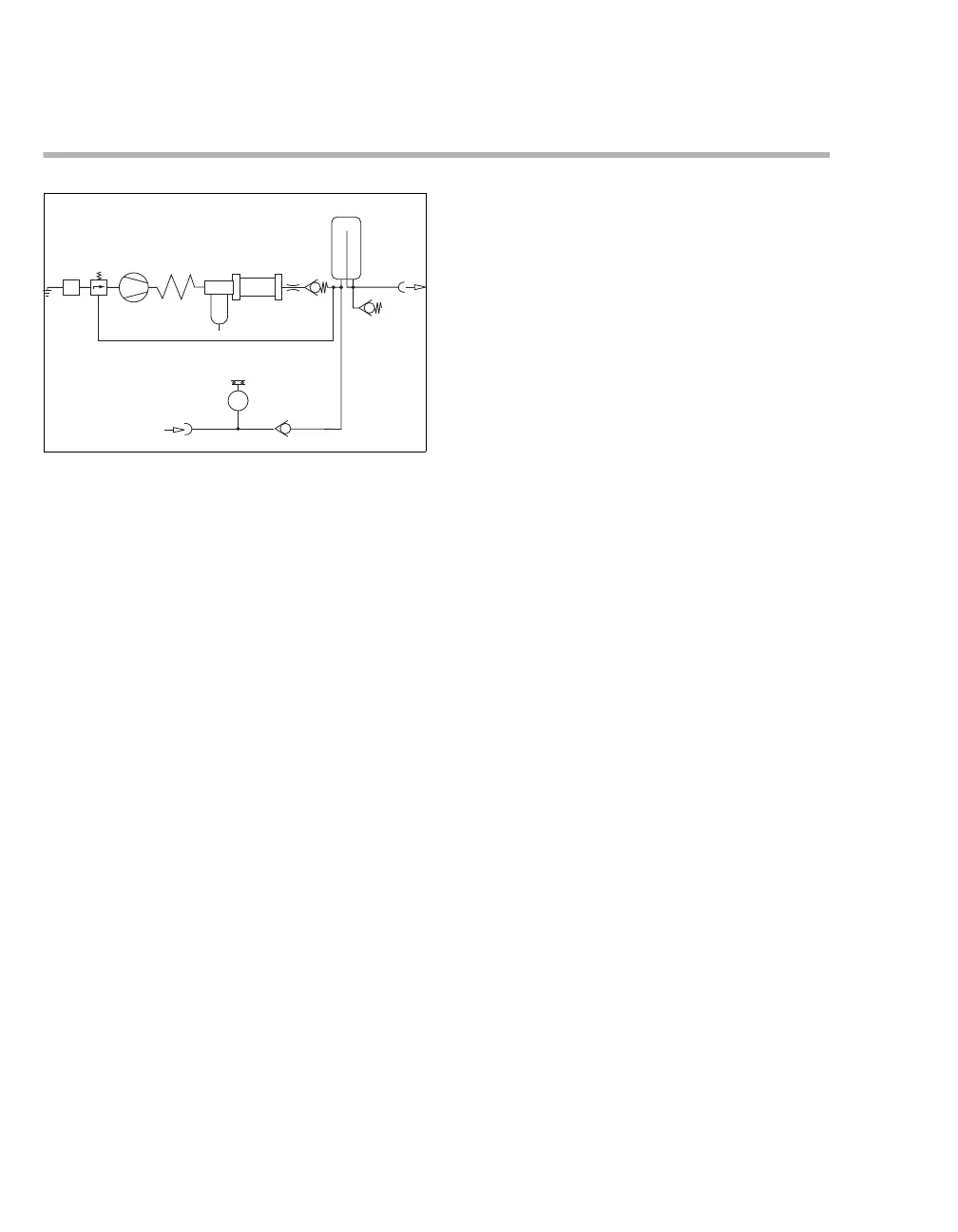

Açıklama
1 Giriş filtresi
2 Kontrol valfı
3 Kompresör ünitesi
4 Soğutma bobini
5 Ön filtre
6 Nem tutucu
7 Diyafram kurutucu
8 Kısıtlayıcı ağız
9 Geri dönüşsüz valf
10 Basınç kabı
11 Tıbbi hava çıkışı
12 Bekleme modu için giriş
13 Basınç şalteri
14 Geri dönüşsüz valf
15 Emniyet valfı
Ortam havası; kontrol valfı 2 üzerinde bulunan giriş
filtresi 1 yoluyla içeri alınır, kompresör ünitesinde 3
yoğunlaştırılır ve soğutma bobininde 4 soğutulur.
Yoğun
laştırılmış
hava, ön filtrede 5 temizlenir. Nem,
nem tutucusunda 6 toplanır ve boşaltılır.
Müteakip diyafram kurutucusunda 7, havanın,
ortam sıcaklığının en az 5 °C (41 °F) altındaki bir
yoğunlaşma noktasına kadar nemi alınır.
Nemi alınan hava akımları, kısıtlayıcı ağız 8 ve
geri-dönüşsüz valftan 9 basınç kabına 10 doğru
akar. Uzaklaştırma, bağlantı 11 yoluyla yapılır.
Kontrol valfı 2, basınç kabı yoluyla basınçlı hale
ge
tirilir ve çekilen hacime göre basınç üretimini
kontrol eder.
Bekleme modu bulunan kompresör (opsiyonel)
Bekleme modu bulunan bir kompresör için,
ventilatör, bağlantı 12, geri dönüşsüz valf 14 ve
kendi kendine kapanan bağlantı 11 yoluyla merkezi
gaz sisteminden hava çeker. Kompresör ünitesi 3
bekleme konumundadır.
Merkezi gaz sistemindeki basınç 2,7±0,2 bar
(40±3 psi) seviyesinin altına düşerse, basınç şalteri
13 kompresör ünitesini 3 açar.
Merkezi gaz sistemindeki basınç 3,2
±0,2 bar
(46
±3 psi) seviyesinin üstüne çıkarsa, basınç şalteri
13 kompresör ünitesini 3 kapatır.
Emniyet valfı 15, cihazı, merkezi hava sisteminden
gelebilecek aşırı yüksek basınçlara karşı korur.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
