Instrukcja obsługi Kompresor powietrza 191
Polski

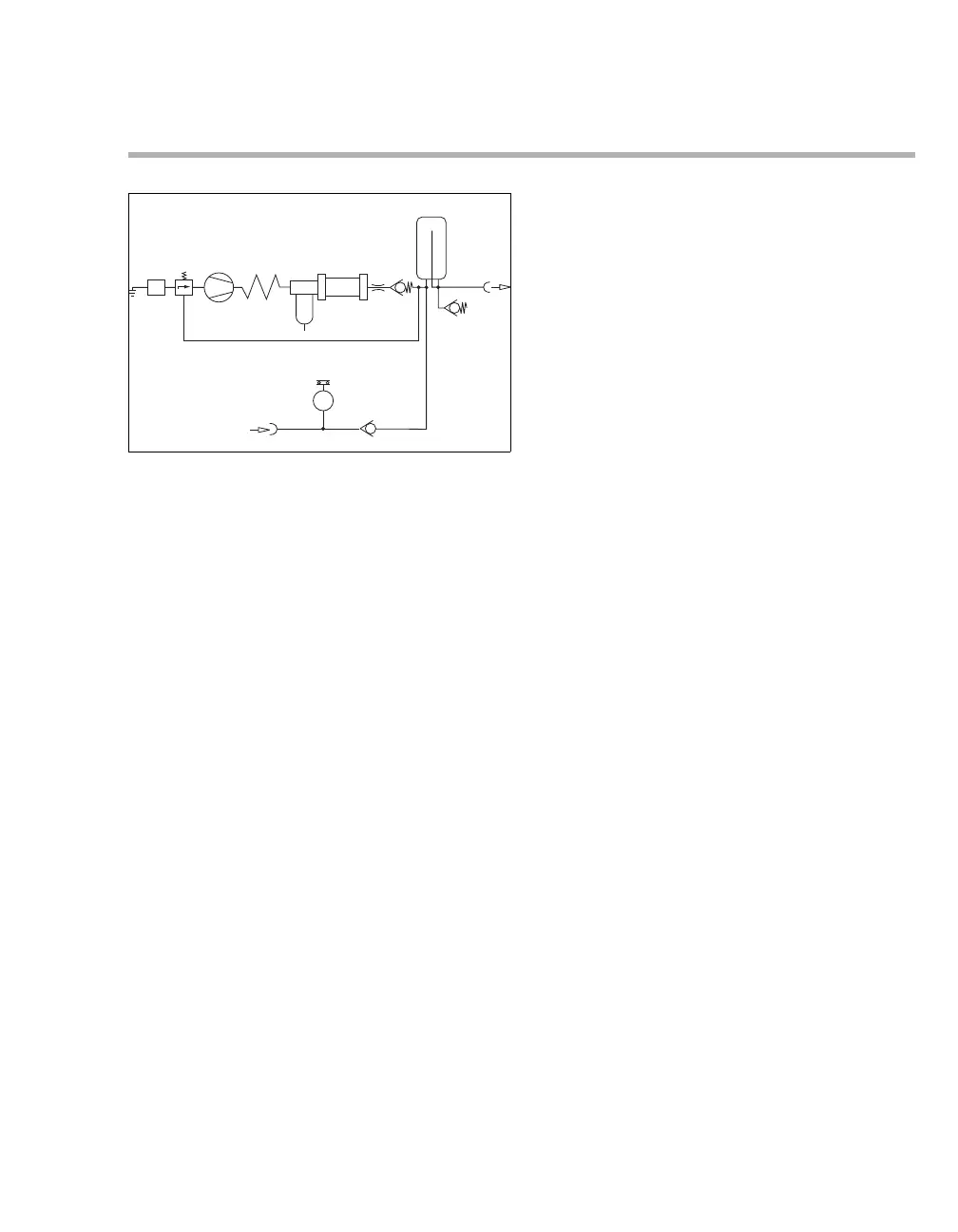

Opis
1 Filtr wlotowy
2 Zawór regulacyjny
3 Kompresor
4 Chłodnica spiralna
5 Filtr wstępny
6 Łapacz kondensatu
7 Osuszacz membranowy
8 Dysza dławiąca
9 Zawór zwrotny
10 Zbiornik ciśnieniowy
11 Wylot powietrza sprężonego
12 Wejście dla trybu gotowości
13 Przełącznik ciśnieniowy
14 Zawór zwrotny
15 Zawór bezpieczeństwa
Powietrze z otoczenia jest zasysane przez filtr
wlotowy 1 za pośrednictwem zaworu regulacyjnego
2, sprężane w kompresorze 3 i schładzane w
chłodnicy spiralnej 4.
Skondensowane powietrze jest czyszczone w
filtrze wstępnym 5. Kondensat jest zbierany i
oddzielany w zbiorniku kondensatu 6.
Następnie osuszacz membranowy 7 osusza
powietrze do poziomu punktu rosy przynajmniej
C (4F) poniżej temperatury otoczenia.
Osuszone powietrze przepływa przez dyszę
dławią
cą 8 i zawór zwrotny 9 do zbio
rnika
ciś
nieniowego 10. Odprowadzanie odbywa się
przez złącze 11.
Zawór regulacyjny 2 jest zasilany ciśnieniem ze
zbiornika i steruje wytwarzaniem ciśnienia w
zależności od ilości pobranego powietrza.
Kompresor z trybem gotowości (opcja)
Dla kompresora z trybem gotowości respirator
pobiera powietrze z centralnego systemu zasilania
gazem przez złączkę 12, zawór zwrotny 14 i
samozamykającą się złączkę 11. Kompresor 3 jest
w trybie gotowości.
Jeżeli ciśnienie w centralnym systemie zasilania
gazem spadnie poniżej 2,7
±0,2 bar (40±3 psi),
przełącznik ciśnieniowy 13 włącza kompresor 3.
Jeżeli ciśnienie w centralnym systemie zasilania
gazem wzrośnie powyżej 3,2±0,2 bar (46±3 psi),
przełącznik ciśnieniowy 13 wyłącza kompresor 3.
Zawór bezpieczeństwa 15 chroni jednostkę przed
zbyt wysokim ciśnieniem podanym z centralnego
systemu zasilania gazem.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
