Gebrauchsanweisung Atemluftkompressor 19
Deutsch

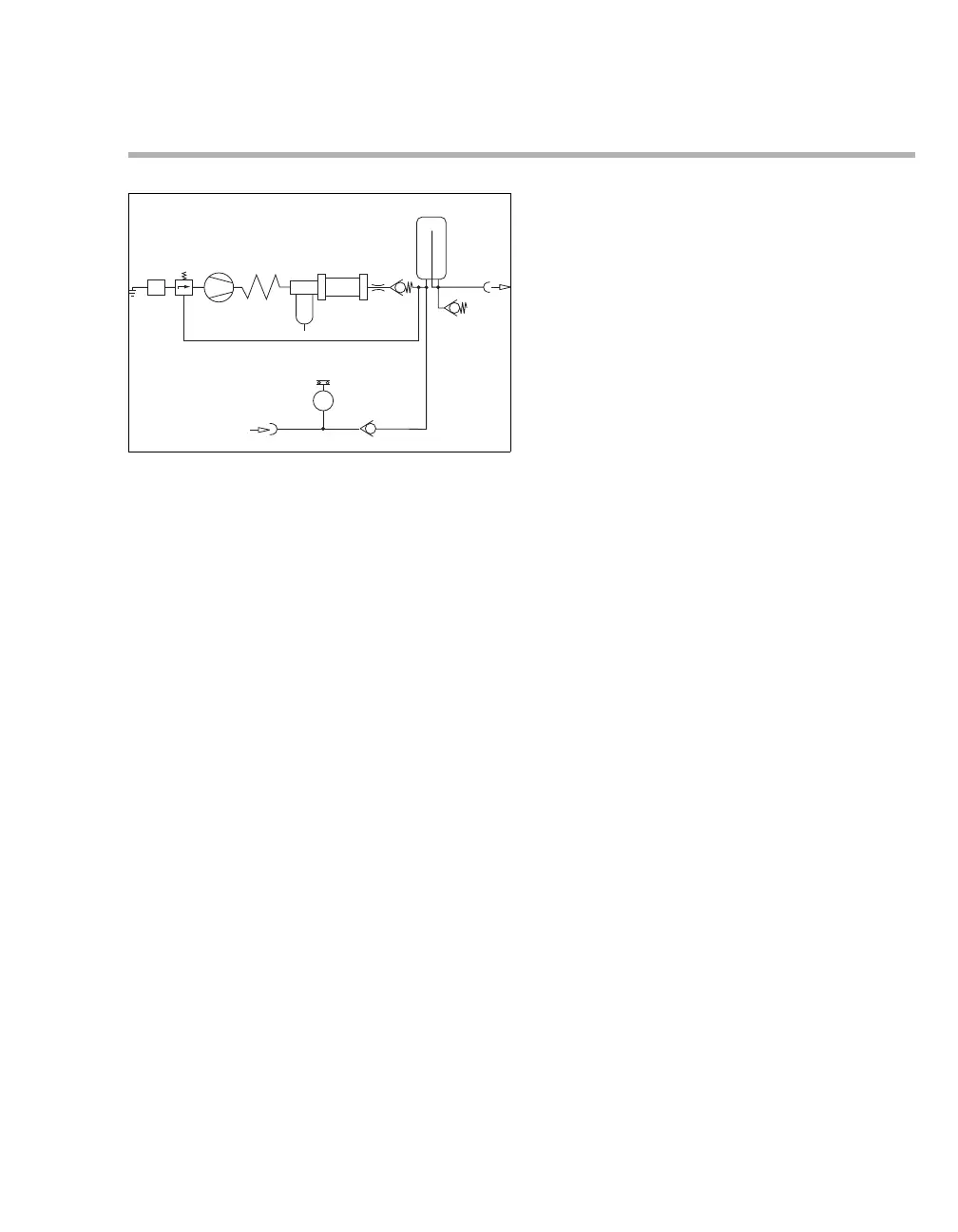

Beschreibung
1 Ansaugfilter
2 Regelventil
3 Kompressoraggregat
4 Kühlspirale
5 Vorfilter
6 Kondensatabscheider
7 Membrantrockner
8 Drosseldüse
9 Rückschlagventil
10 Druckbehälter
11 Druckluftausgang
12 Eingang für Standby-Funktion
13 Druckschalter
14 Rückschlagventil
15 Sicherheitsventil
Umgebungsluft wird über das Ansaugfilter 1 am
Regelventil 2 angesaugt, im Kompressoraggregat
3 verdichtet und in der Kühlspirale 4 gekühlt.
Die verdichtete Luft wird im Vorfilter 5 gereinigt.
Kondensat wird im Kondensatabscheider 6 sepa-
riert und abgeführt.
Im nachgeschalteten Membrantrockner 7 wird die
Luft auf einen Taupunkt von mindestens 5 °C
(41 °F) unter Umgebungstemperatur entfeuchtet.
Die entfeuchtete Luft gelangt über Drosseldüse 8
und Rückschlagventil 9 in den Druckbehälter 10.
Die Entnahme erfolgt über die Kupplung 11.
Das Regelventil 2 wird mit dem Behälterdruck be-
aufschlagt und regelt die Druckerzeugung abhän-
gig von der Entnahmemenge.
Kompressor mit Standby-Funktion (optional)
Bei einem Kompressor mit Standby-Funktion wird
das Beatmungsgerät aus der zentralen Gasversor-
gung über die Kupplung 12, Rückschlagventil 14
und selbstschließende Kupplung 11 versorgt. Das
Kompressoraggregat 3 ist in Standby.
Wenn der Druck in der zentralen Gasversorgung
unter 2,7
±0,2 bar (40±3 psi) absinkt, schaltet der
Druckschalter 13 das Kompressoraggregat 3 ein.
Wenn der Druck in der zentralen Gasversorgung
über 3,2
±0,2 bar (46±3 psi) steigt, schaltet der
Druckschalter 13 das Kompressoraggregat 3 wie-
der aus.
Das Sicherheitsventil 15 schützt vor einem zu ho-
hen Druck aus der zentralen Gasversorgung.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
