Használati útmutató Levegőkompresszor
Leírás

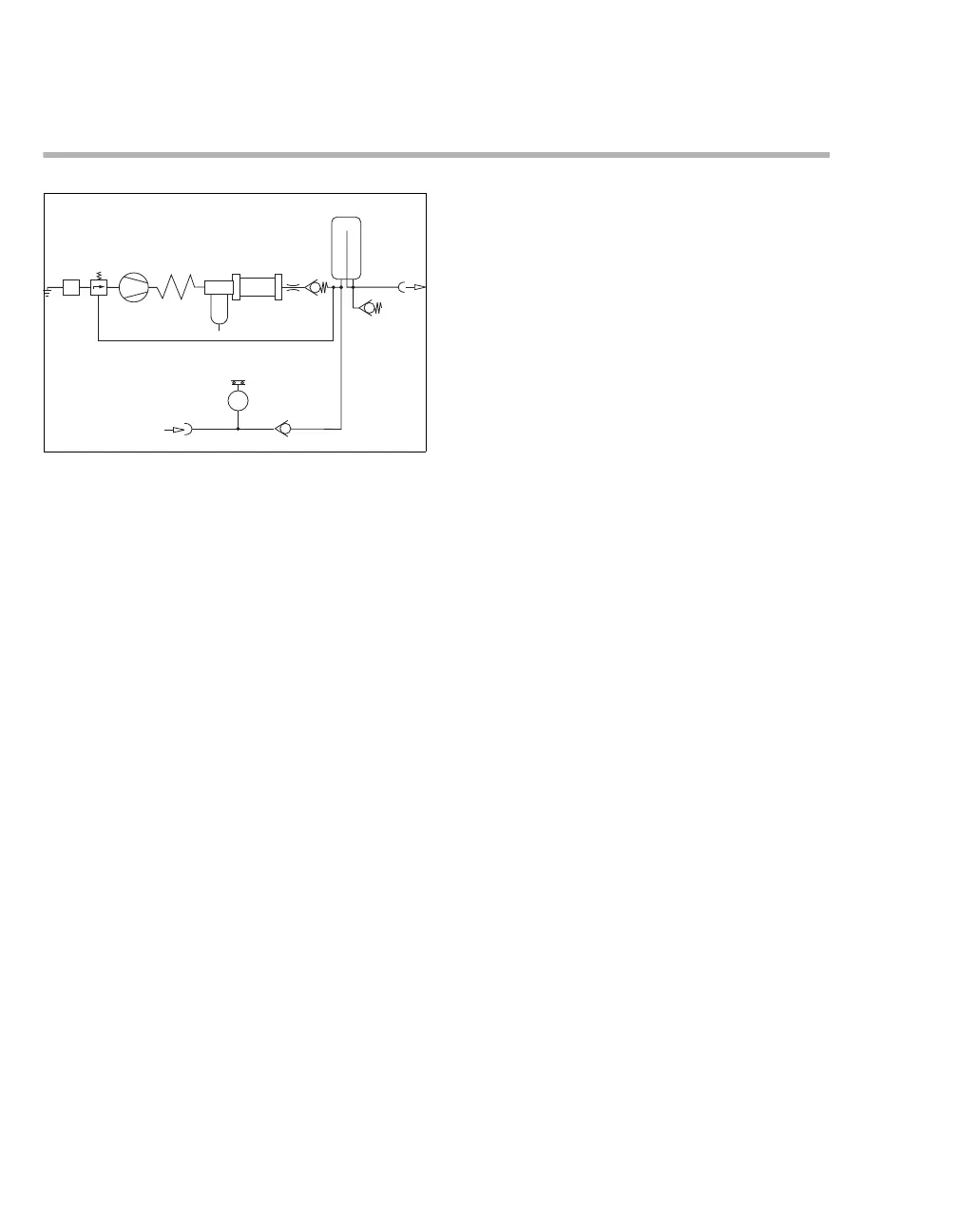

1 Bemenőlevegő-szűrő
2 Szabályozószelep
3 Kompresszoregység
4 Hűtőspirál
5 Előszűrő
6 Kondenzedény
7 Membránszárító
8 Fojtócső
9 Visszacsapószelep
10 Nyomástartály
11 Orvosilevegő-kimenet
12 Készenlétiüzemmód-bemenet
13 Nyomáskapcsoló
14 Visszacsapószelep
15 Nyomáshatároló szelep
A készülék a bemenőlevegő-szűrőn 1 keresztül
beszívja a környezeti levegőt a
szabályozószelepbe 2, majd kondenzálja a levegőt
a kompresszoregységben 3, végül pedig lehűti a
hűtőspirálban 4.
A lecsapódott levegő az előszűrőben 5 lesz
megtisztítva. A kondenzátum a kondenzedényben
6 lesz összegyűjtve, majd abból le lesz ürítve.
A következő membránszárító 7 a levegőt a
körny
ezeti hőmérsékle
tnél 5 °C-kal (41 °F)
alacsonyabb harmatpontra szárítja.
A száraz levegő a fojtócsövön 8 és a
visszacsapószelepen 9 keresztül a nyomástartó
edénybe 10 áramlik. Az eltávolítás a csatlakozás
11 használatával történik.
A szabályozószelep 2 a tartályban lévő nyomásra
van rákötve, és feladata a térfogatelvételtől függő
nyomásfejlesztés szabályozása.
Készenléti üzemmóddal rendelkező
kompresszor (opcionális)
Készenléti üzemmóddal rendelkező kompresszor
esetén a lélegeztetőgép levegőt szív el a központi
gázellátó rendszertől a csatlakozás 12, a
visszacsapószelep 14 és az önelzáró csatlakozás
11 használatával. A kompresszoregység 3
készenléti üzemmódban van.
Amennyiben a központi gázellátó rendszer
nyomása 2,7±0,2 bar (40±3 psi) alá esik, a
nyomáskapcsoló 13 bekapcsolja a
kompresszoregységet 3.
Amennyiben a központi gázellátó rendszer
nyomása 3,2±0,2 bar (46±3 psi) fölé emelkedik, a
nyomáskapcsoló 13 ismét kikapcsolja a
kompresszoregységet 3.
A leeresztő szelep 15 megóvja az egységet a
központi gázellátó rendszer felől jövő túl magas
nyomástól.
