Ръководство за работа Компресор за въздух

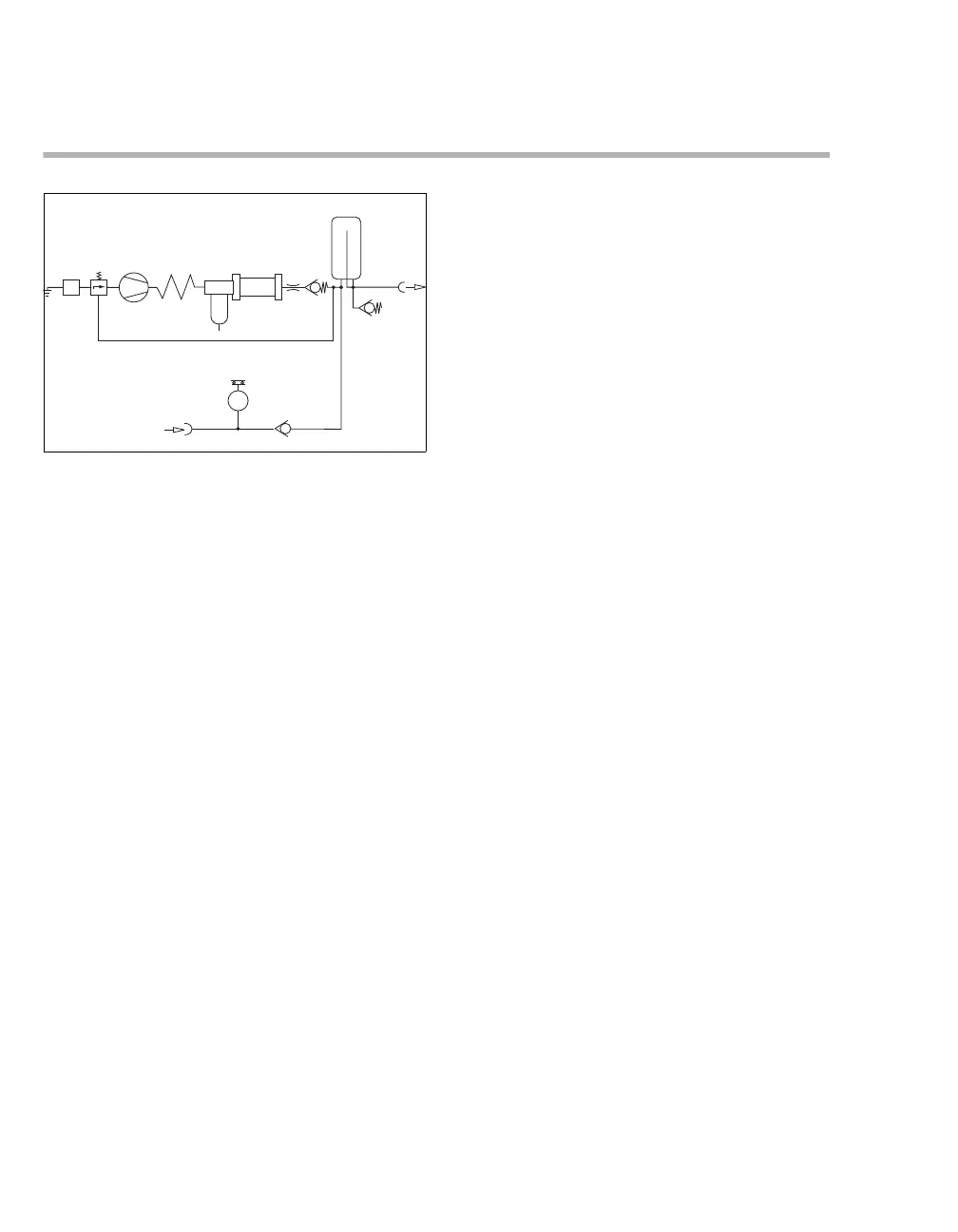

Описание
1 Входен филтър
2 Регулиращ вентил
3 Компресор
4 Охлаждаща намотка
5 Предварителен филтър
6 Влагоуловител за кондензация
7 Мембранен изсушител
8 Дюза на ограничителя
9 Възвратен вентил
10 Напорен резервоар
11 Изход за медицински въздух
12 Вход за режим на готовност
13 Превключвател на налягането
14 Възвратен вентил
15 Предпазен вентил
Околният въздух се всмуква чрез входния
филтър 1 на регулиращия вентил 2, сгъстява се
в к
омпресора 3 и се охлажда в охлаждащата
намотка 4.
Сгъстеният въздух се пречиства от
предварителния филтър 5. Кондензът се
събира и отвежда във влагоуловителя за
кондензация 6.
В следващия мембранен изсушител 7 въздухът
се изсушава до точка на кондензиране най-
малко 5°C (41°F) под температурата на
околната среда.
Обезвлажненият въздух преминава през дюза
та
на ограничите
ля 8 и възвратния вентил 9 в
напорния резервоар 10. Отстраняването се
осъществява през муфата 11.
Регулиращият вентил 2 е под налягане чрез
напорния резервоар и регулира образуването
на налягане в зависимост от количеството на
изтегляне.
Компресор с режим на готовност (опция)
За компресор с режим на готовност,
респираторът тегл
и въздух от централната
система за захранване с газ през муфата 12,
възвратния вентил 14 и самозатварящата се
муфа 11. Компресорът 3 е в режим на готовност.
Когато налягането в централната система за
захранване с газ падне под 2,7
±0,2 bar (40±3 psi),
превключвателят на налягането 13 активира
компресора 3.
Когато налягането в централната система за
захранване с газ достигне над 3,2±0,2 bar
(46±3 psi), превключвателят на налягането 13
изключва отново компресора 3.
Предпазният вентил 15 предпазва уреда от
прекалено високо налягане от централното
захранване с газ.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
