Dräger 8413417 - Popis

Slovensky
248
Návod na používanie Vzduchový kompresor

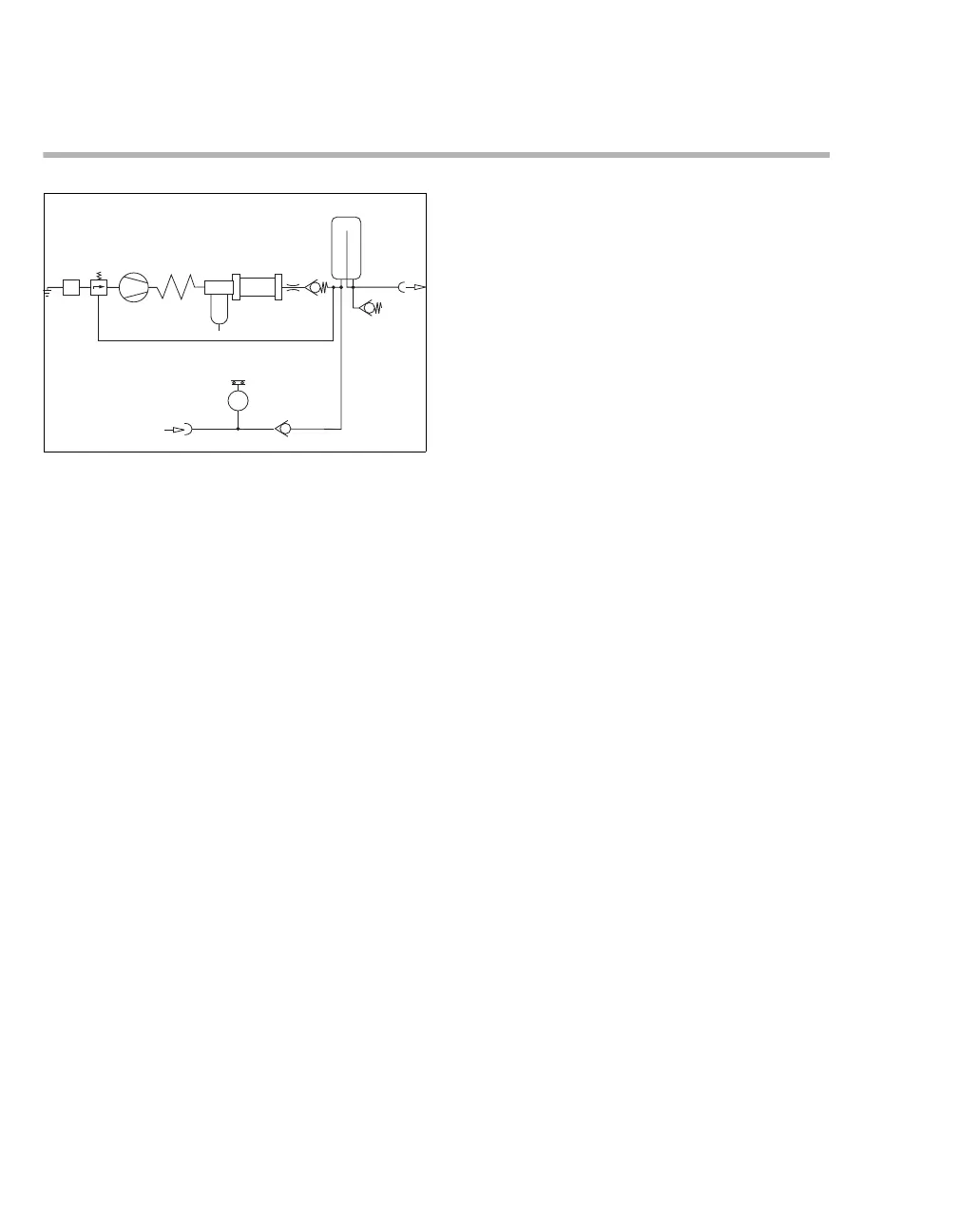

Popis
1 Sací filter
2 Regulačný ventil
3 Kompresorová jednotka
4 Chladiaca špirála
5 Predfilter
6 Odlučovač kondenzátu
7 Membránová sušička
8 Škrtiaca dýza
9 Spätný ventil
10 Tlaková nádoba
11 Výstup medicínskeho vzduchu
12 Vstup pre pohotovostný režim
13 Tlakový spínač
14 Spätný ventil
15 Poistný ventil
Okolitý vzduch sa nasáva cez sací filter 1 na
regulačnom ventile 2, stláča sa v kompresorovej
jednotke 3 a ochladzuje sa v chladiacej špirále 4.
Kondenzovaný vzduch je čistený v predfiltri 5.
Kondenzát sa zbiera a vypúšťa v odlučovači
kondenzátu 6.
Následne membránová sušička 7 vysúša vzduch
na rosný bod najmenej 5 °C (41 °F) pod okolitou
teplotou.
Odvhlčený vzduch prúdi cez škrtiacu dýzu 8 a
spätný ventil 9 do tlakovej nádoby 10.
Odstraňovanie nastáva na spojke 11.
Do regulačného ventilu 2 sa privádza tlak z tlakovej
nádoby a ventil reguluje tlak v závislosti od
odoberaného objemu.
Kompresor s pohotovostným režimom
(volite
ľné
)
Pri kompresoroch s pohotovostným
režimom
vháňa ventilátor vzduch zo systému centrálneho
rozvodu plynu cez spojku 12, spätný ventil 14 a
samozatváraciu spojku 11. Kompresorová jednotka
3 je v pohotovostnom režime.
Ak tlak v systéme centrálneho rozvodu plynu
klesne pod 2,7±0,2 baru (40±3 psi), tlakový spínač
13 aktivuje kompresorovú jednotku 3.
Ak tlak v systéme centrálneho rozvodu plynu
vzrastie nad 3,2±0,2 baru (46±3 psi), tlakový spínač
13 deaktivuje kompresorovú jednotku 3.
Poistný ventil 15 chráni jednotku pred nadmerne
vysokým tlakom z centrálneho rozvodu plynu.
034
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
