使用说明 气体压缩机 323
英文

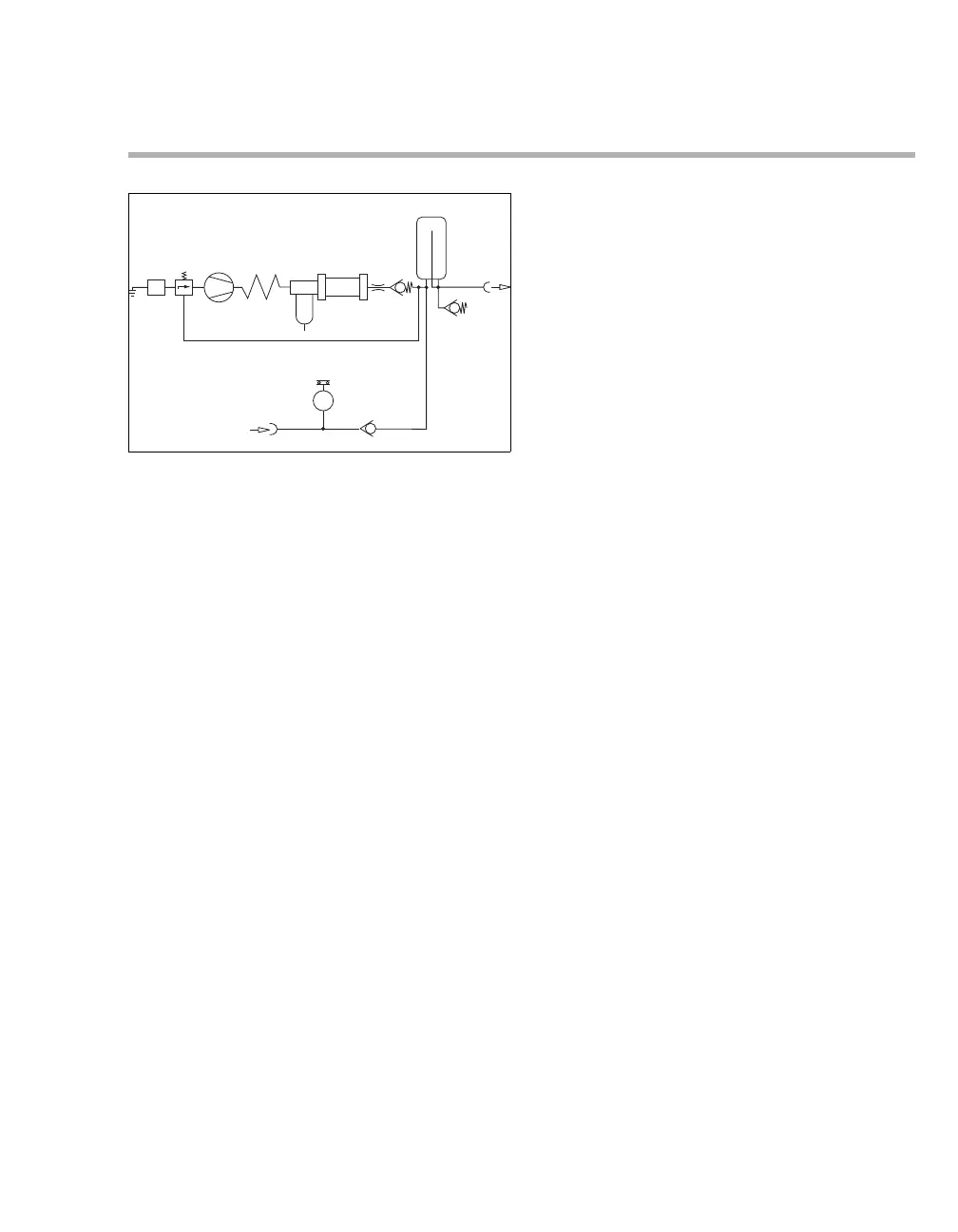

说明
1 进气口滤器
2 控制阀
3 压缩机
4 冷却线圈
5 前置滤器
6 冷凝水收集器
7 膜片干燥器
8 节流喷管
9 单向阀门
10 压力容器
11 医用气体出气口
12 待机模式输入端
13 压力开关
14 单向阀门
15 安全阀
环境空气经过控制阀 2 上的进气口滤器 1 吸入 , 在
压缩机 3 中浓缩，并在冷却线圈 4 中冷却。
压缩空气在前置滤器 5 中清洁， 冷凝水收集之后引
流到冷凝水收集器 6 中。
后续的膜片干燥器 7 将空气干燥到露点，该温度至
少低于周围环境 5°C (41°F)。
除湿空气通过节流喷管 8 和单向阀门 9 到达压力容
器 10, 在此处由耦联管 11 抽出。
控制阀 2 由压力容器加压，并根据抽取的容量控制
压力生成。
待机功能的压缩机 （选配）
具有待机功能的呼吸机通过耦联管 12, 单向阀 14 以
及自闭耦联管 11 从中央气源抽取气体。 压缩机 3
处于待机状态。
如果中央气源的压力降低到 2.7
±0.2 bar (40±3 psi)
以下，压力开关 13 会激活压缩机 3。
当中央气源的气压到达 3.2±0.2 bar (46±3 psi) 时，
压力开关 13 会重新关闭压缩机 3。
安全阀 15 会保护设备免受中央气源过高压力的损
坏。
