14 Dräger Interlock 5000/7000
Installation
3.6 Externe Anzeigeleuchte anschließen
In speziellen Fällen (zum Beispiel bei eingeschränktem Hörvermögen)
kann es notwendig sein, eine externe Anzeigeleuchte im direkten
Sichtfeld des Fahrers anzubringen.
1. Geeigneten Montageort auswählen, der für den Fahrer gut sicht-
bar ist, aber ihn nicht in seiner Sicht behindert (zum Beispiel auf
der Abdeckung der Lenksäule oder über der Instrumententafel).
2. Anzeigeleuchte befestigen und an das Gerät anschließen (An-
schlüsse 12 LED+ und 13 LED-, siehe Kapitel 2.2 auf Seite 6).
3.7 Türkontakt anschließen
Es ist möglich, das Gerät (optional) so zu installieren, dass es bereits
durch das Öffnen des Türschlosses oder der Tür aktiviert wird. Da-
durch wird die Wartezeit des Fahrers bis zur Betriebsbereitschaft des
Geräts für die Abgabe des Atemalkoholtests verringert.
Das weiße Kabel des Geräts (Anschluss 15, siehe Kapitel 2.2 auf
Seite 6) an einer Leitung des Fahrzeugs anschließen, die beim
Öffnen der Tür mit 12 V, zum Beispiel über die Innenraumbeleuch-
tung, verbunden wird.
3.8 D+ anschließen (optional)
Es ist möglich, das Gerät so zu installieren, dass das D+ Signal des
Fahrzeuges zur Starterkennung genutzt wird.
Ein Kabel an die Steuereinheit des Geräts (Anschluss 16, siehe
Kapitel 2.2 auf Seite 6) und an die D+ Leitung des Fahrzeuges an-
schließen.
3.9 Komponenten befestigen
3.9.1 Steuereinheit
1. Steuereinheit mit Kabelbindern an einem Stützelement (zum Bei-
spiel der Lenksäule) befestigen. Dazu Kabelbinder durch die Be-
festigungslöcher der Steuereinheit ziehen und am Stützelement
befestigen oder Kabelbinder um Steuereinheit und Stützelement
wickeln.

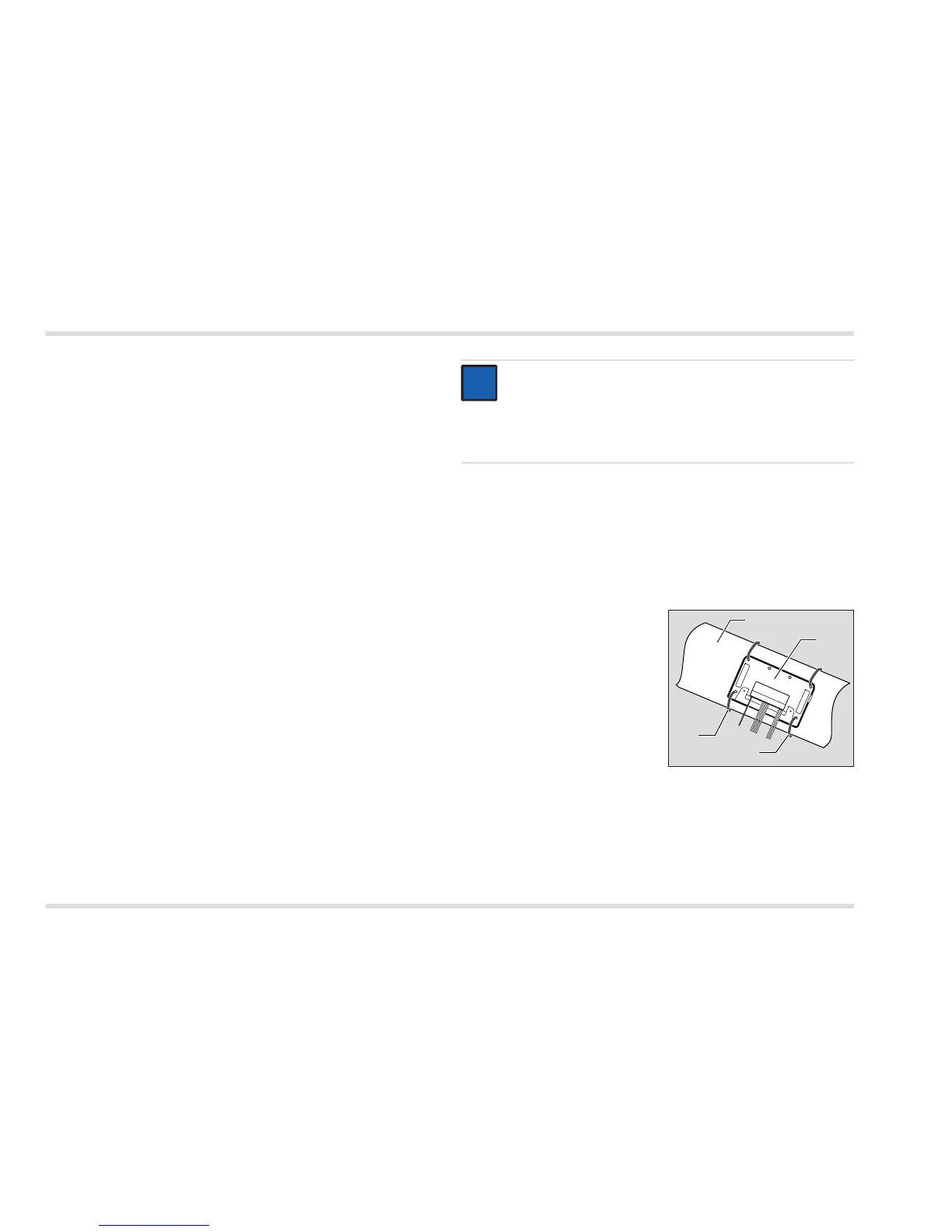

Beispiel:
1 Steuereinheit
2 Kabelbinder
3 Lenksäule
2. Kabel der Steuereinheit mög-
lichst unsichtbar verlegen und befestigen.
3. Spiral-Anschlusskabel zum Handteil an der Steuereinheit einste-
cken.
4. Verkleidungen wieder montieren.
HINWEIS
Wenn das Interlock an die D+ Leitung des Fahrzeugs ange-
schlossen werden soll, ist eine entsprechende Änderung der
einstellbaren Parameter des Interlocks nötig. Kontaktieren
Sie bitte vor Anschluss der D+ Leitung ein autorisiertes Drä-
ger-Interlock-Servicezentrum.
i
i
00633352.eps
1
2
3
2
