Dräger PIR 7000

18
Putkiliitäntäsarjan PIR 7000
*)
(tilausnro 68 11 850) käyttö edellyttää
Dräger PIR 7000 / Dräger PIR 7200 -
käyttöohjeen (tilausnro 90 23 885) tai
teknisen käsikirjan Dräger PIR 7000 /
Dräger PIR 7200 (tilausnro 90 23 886)
tarkkaa tuntemista ja noudattamista!
Käyttötarkoitus:
— Putkiliitäntäsarjaa PIR 7000 käytetään
kaasunilmaisimen asennuksessa (ilman
liitäntärasiaa tai liitäntärasian Ex e PIR
7000 kanssa) silloin, kun putkien
kaasupitoisuuksia on valvottava.
— Sarja on tarkoitettu käytettäväksi
putkistoissa, joiden halkaisija on
vähintään Ø 200 mm tai jotka ovat
poikkileikkaukseltaan suorakulmaisia
(väh. 170 x 170 mm
2
).

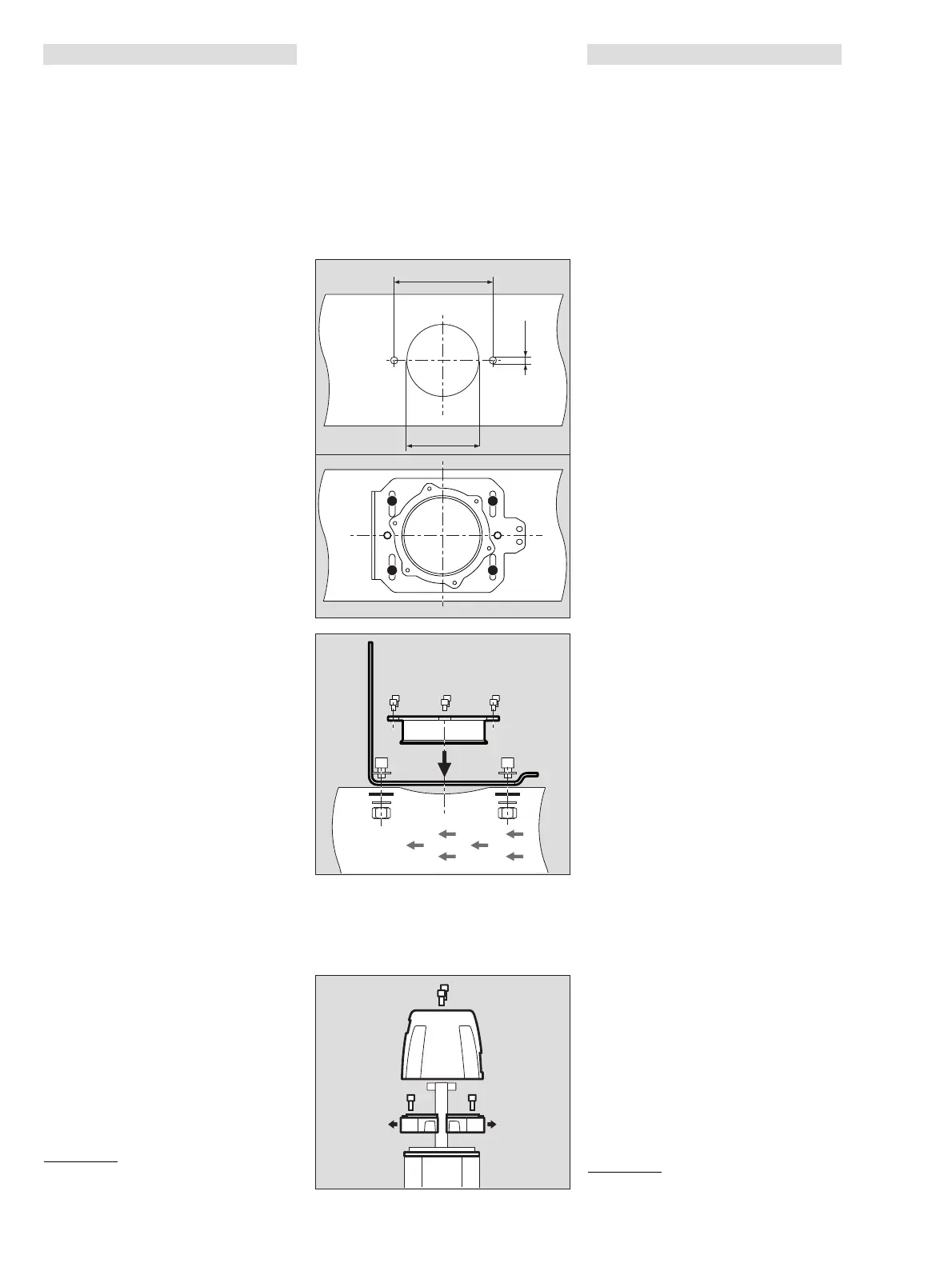

Asennus:
— Kaikki kuvatut osat (pidikkeet, tiivisteet,
pultit, aluslevyt) toimitetaan yhdessä PIR
7000 -putkisarjan kanssa.
● Poraa putkeen reiät asennusta varten.
Vain poikkileikkaukseltaan pyöreille
putkille:
1 Aseta pitkittäisreikiin neljä jalkaa.
● Kiinnitä kevyesti koon M6 x 10 ruuveilla
ja koon M6 aluslevyillä.
2 Aseta putkenkannatin putkeen
virtaussuunnan mukaisesti.
3 Kiinnitä putkenkannatin putkeen kahdella
koon M8 x 20 ruuvilla, neljällä aluslevyllä,
kahdella mutterilla ja kahdella tiivisteellä.
4 Aseta tiiviste paikalleen ja kiinnitä se
putkenkannattimeen kuudella koon
M5 x 10 ruuvilla.
Kiristä ruuvit niin tiukkaan kuin
mahdollista.
Vain poikkileikkaukseltaan pyöreille
putkille:
1 Kohdista neljä jalkaa siten, että
putkenkannatin asettuu tukevasti putken
päälle jalkojen varaan.
● Kierrä ruuvit kunnolla kiinni.
Kaasulähettimen valmistelu asennusta
varten:
1 Irrota roiskesuoja PIR 7000/7200 (jos
käytössä).
2 Irrota tilanäyttö PIR 7000/7200, Flowcell
PIR 7000/7200 ja kaukotestaussovitin
PIR 7000/7200 (jos käytössä).
3 Irrota saumarengas PIR 7000 (jos
käytössä).
fi
*) Putkiliitäntäsarja PIR 7000 soveltuu myös
käytettäväksi yhdessä Dräger PIR 7200 -laitteen
kanssa.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
Enhver bruk av rørtilkoblingssettet
PIR 7000
*)
(bestillingsnr. 68 11 850)
forutsetter inngående kjennskap til og
overholdelse av bruksanvisningen for
Dräger PIR 7000/Dräger PIR 7200
(bestillingsnr. 90 23 885) og den tekniske
håndboken Dräger PIR 7000/Dräger PIR
7200 (bestillingsnr. 90 23 886).
Bruksområde:
— Rørtilkoblingssettet PIR 7000 er
nødvendig for montering av
gasstransmitteren (uten koblingsboks
eller i forbindelse med koblingsbosk Ex e
PIR 7000) i rørledningene hvis
konsentrasjoner skal overvåkes i
rørledningene.
— For rørledninger med en diameter på
minst 200 mm eller rørledninger med et
firkantet tverrsnitt på minst
170 x 170 mm
2
.
Montering:
— Samtlige oppførte komponenter (holder,
tetninger, skruer, underlagsskiver) følger
med rørtilkoblingssettet PIR 7000.
● Lag boringer i røret for monteringen.
Bare for rørledninger med rundt
tverrsnitt:
1 Sett de fire føttene inn i slissene.
● Fest løst med fire skruer M6 x 10 og
underlagsskiver M6.
2 Posisjoner rørholderen på røret i
samsvar med
gjennomstrømningsretningen.
3 Skru på rørholderen ved hjelp av to
skruer M8 x 20, fire underlagsskiver, to
muttere og to tetninger.
4 Sett inn tetningen, og fest den på
rørholderen med seks skruer M5 x 10.
Trekk til skruene til anslaget.
Bare for rørledninger med rundt
tverrsnitt:
1 Juster de fire føttene slik at rørholderen
blir støttet på røret av føttene.
● Trekk skruene godt til.
Forberede gasstransmitteren for
installasjon:
1 Demonter sprutbeskyttelsen PIR 7000/
7200 (hvis den er montert).
2 Demonter statusvisningen PIR 7000/
7200, Flowcell PIR 7000/7200,
fjerntestadapteren PIR 7000/7200 (hvis
de er montert).
3 Fjern fugeringen PIR 7000 (hvis den er
montert).
no
*) Rørtilkoblingssettet PIR 7000 egner seg også til
bruk sammen med Dräger PIR 7200.
