Dräger PIR 7000

19

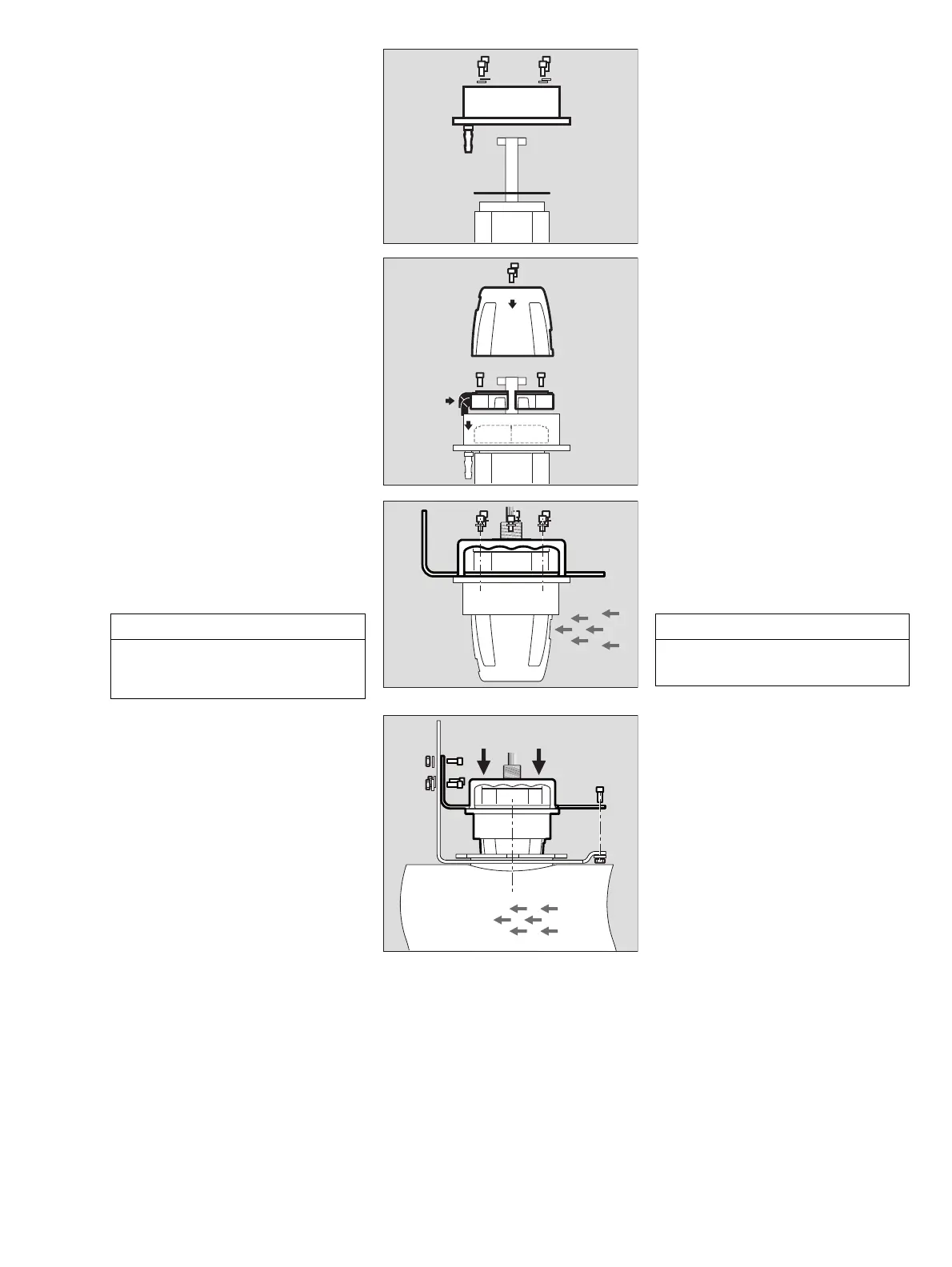

Putkiliitäntäsarjan asennus:
● Puhdista tarvittaessa kaasulähettimen
tiivistyspinnat. Anna tiivistereunojen ja
mittauskyvetin pohjan aina kuivua
kokonaan.
● Aseta laippatiiviste (1) ja rengas (2) sekä
kiinniruuvatut liitososat kaasulähettimeen
ja kiinnitä yhtä tiukkaan neljällä koon
M5 x 12 ruuvilla ja aluslevyillä.
● Jos liitososia (kaasun syöttö- ja
poistoliitäntä) ei tarvita, liitännät on
suljettava kaasutiiviisti esimerkiksi lyhyen
letkun avulla (kostuta tarvittaessa
hieman).
Flowcellin tai kaukotestaussovittimen
asennus:
3 Flowcell PIR 7000 Duct
(tilausnro 68 11 945, katso sivu 20) tai
kaukotestaussovitin PIR 7000 Duct
(tilausnro 68 11 990, katso sivu 20).
4 Kostuta kahden elastomeeristä
valmistetun kulmanipan sisäosat ja liu'uta
ne Flowcellin tai kaukotestaussovittimen
pohjaan saakka.
5 Sovita Flowcell tai kaukotestaussovitin
renkaaseen. Työnnä kulmanipat
renkaassa oleviin liittimiin.
● Kiinnitä lopuksi Flowcell tai
kaukotestaussovitin kahdella ruuvilla.
6 Tarvittaessa: kiinnitä roiskesuoja
kahdella ruuvilla kaasulähettimeen.
7 Aseta kiinnitin kaasulähettimen päälle ja
kiristä se paikoilleen kuudella koon
M5 x 10 ruuvilla ja aluslevyillä.
8 Huomioi virtaussuunta kiinnittimen tai
mahdollisesti käytettävän roiskesuojan
asennuksen aikana.
Kaasun syötön on osoitettava putkessa
virtaussuuntaan.
9 Aseta kaasulähetin putken päälle ja
kiinnitä kiinnitin kevyesti
putkenkannattimeen kolmella koon
M6 x 16 ruuvilla, aluslevyillä ja
muttereilla.
● Jotta asennus olisi helpompaa, putken
tiivistettä voi kostuttaa kevyesti vedellä.
● Paina kaasulähetin tiivisteen pohjaan
saakka.
● Kiristä kolme ruuvia kiinni.
● Kiinnitä sitten kaasulähetin
putkenkannattimen vastakkaiselle
puolelle kahdella koon M6 x 16 ruuvilla.
● Tarkista järjestelmän riittävä kaasutiiviys.
Lähettimen siirtäminen huoltoasentoon:
9 Irrota kiinnittimen kaikki viisi koon
M6 x 16 ruuvia.
● Nosta kaasulähetin pois tiivisteestä ja
käännä sitä 90
o
.
● Kiristä kaksi ruuvia uudelleen.
OHJE
Putken virtaussuunnalla ja roiskesuojan
oikealla suuntaamisella on ratkaiseva
merkitys täsmällisten mittaustulosten
kannalta.
00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
Montere rørtilkoblingssett:
● Rengjør eventuelt tetningsflatene på
gasstransmitteren. La uansett
tetningslinjene og bunnen av
målekyvetten tørke fullstendig.
● Sett den flate tetningen (1) og ringen (2)
med innskrudde hylser på
gasstransmitteren, og trekk jevnt til med
fire skruer M5 x 12 og underlagsskiver.
● Hvis hylsene (gassinntak og gassuttak)
ikke er nødvendige, skal disse tettes
gasstett f.eks. ved å koble til en kort
slange. Fukt den eventuelt lett.
Montere Flowcell eller fjerntestadapter:
3 Flowcell PIR 7000 Duct (bestillingsnr.
68 11 945, se side 20) eller
fjerntestadapter PIR 7000 Duct
(bestillingsnr. 68 11 990, se side 20).
4 Fukt de to vinkelhylsene av elastomer
innvendig, og skyv dem på Flowcell eller
fjerntestadapteren helt til anslag.
5 Tilpass Flowcell eller fjerntestadapteren i
ringen. Skyv vinkelhylsene på hylsene i
ringen.
● Trekk deretter til Flowcell eller
fjerntestadapteren ved hjelp av de to
skruene.
6 Om nødvendig: Monter sprutbeskyttelsen
ved hjelp av de to skruene på
gasstransmitteren.
7 Sett monteringsvinkelen på
gasstransmitteren, og fest den med
seks skruer M5 x 10 og underlagsskiver.
8 Ved posisjonering av monteringsvinkelen
og sprutbeskyttelsen, hvis den finnes, må
du ta hensyn til strømningsretningen.
Gassinntaket må peke i
strømningsretningen i røret.
9 Sett transmitteren på røret, og fest
monteringsvinkelen løst på rørholderen
med tre skruer M6 x 16, underlagsskiver
og muttere.
● Hvis du fukter tetningen i røret lett med
vann, blir monteringen enklere.
● Trykk gasstransmitteren inn i tetningen til
den stopper.
● Trekk til de tre skruene.
● På motsatt side fester du deretter
gasstransmitteren med to skruer M6 x 16
på rørholderen.
● Kontroller at systemet er tilstrekkelig
gasstett.
Flytte gasstransmitteren til
vedlikeholdsposisjonen:
9 Løsne alle fem skruene M6 x 16 på
monteringsvinkelen.
● Trekk gasstransmitteren ut av tetningen,
og drei den 90
o
.
● Trekk til to skruer.
ANVISNING
Strømningsretningen i røret og riktig
innretting av sprutbeskyttelsen er av
avgjørende betydning for en feilfri måling.
