Dräger PIR 7000

22
All användning av röranslutningsset
PIR 7000
*)
(beställningsnr 68 11 850)
förutsätter att man känner till och följer
bruksanvisningen Dräger PIR 7000/
Dräger PIR 7200 (beställningsnr
90 23 885) resp. den tekniska manualen
Dräger PIR 7000/Dräger PIR 7200
(beställningsnr 90 23 886)!
Användningsändamål:
— Röranslutningssetet PIR 7000 behövs vid
montering av gastransmittern (utan
kopplingsbox eller tillsammans med
kopplingsboxen Ex e PIR 7000) i
rörledningar, när
koncentrationsövervakningen ska utföras
i rörledningarna.
— För rörledningar med en diameter på
minst Ø200 mm eller rörledningar med
rektangulärt tvärsnitt på minst
170 x 170 mm
2
.
Montering:
— Samtliga uppräknade komponenter
(hållare, tätningar, skruvar,
distansbrickor) medföljer
röranslutningssetet PIR 7000.
● Tillverka hål i röret för monteringen.
Endast för rörledningar med runt
tvärsnitt:
1 Sätt i de fyra fötterna i de avlånga hålen.
● Fäst löst med fyra skruvar M6 x 10 och
distansbrickor M6.
2 Placera rörhållaren på röret motsvarande
genomflödesriktningen.
3 Skruva fast rörhållaren med användning
av två skruvar M8 x 20,
fyra distansbrickor, två muttrar och
två tätningar.
4 Sätt i tätningen och fäst med sex skruvar
M5 x 10 på rörhållaren.
Dra åt skruvarna till anslag.
Endast för rörledningar med runt
tvärsnitt:
1 Rikta in de fyra fötterna så att rörhållaren
på röret stöds av fötterna.
● Dra åt skruvarna.
Förbereda gastransmittern för
installationen:
1 Demontera stänkskyddet PIR 7000/7200
(i förekommande fall).
2 Demontera statusdisplayen PIR 7000/
7200, flödescellen PIR 7000/7200,
fjärrtestadaptern PIR 7000/7200
(i förekommande fall).
3 Avlägsna fogringen PIR 7000
(i förekommande fall).
sv
*) Röranslutningssetet PIR 7000 är även avsett för
användning tillsammans med Dräger PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps

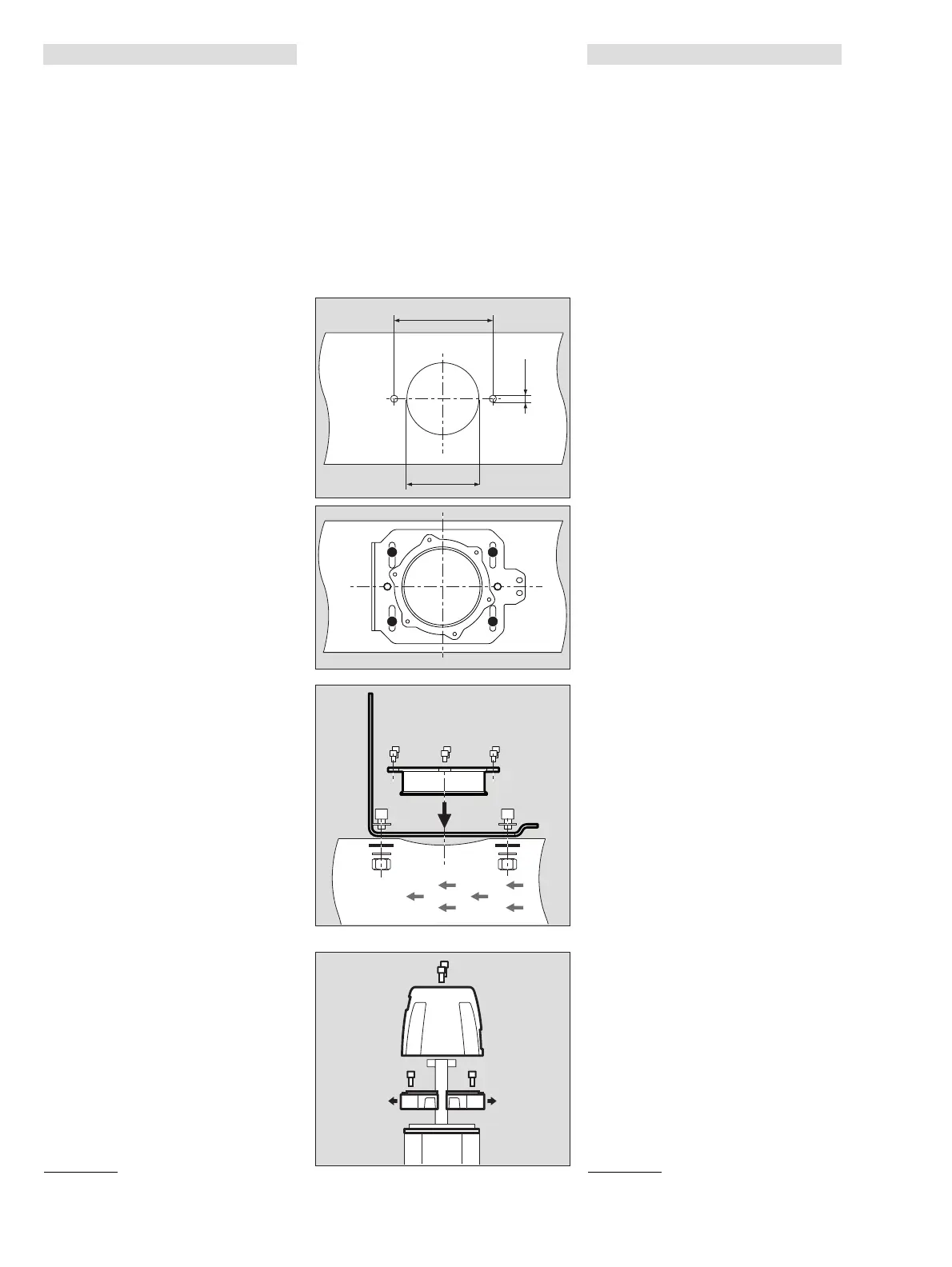

1
22
3
Toruühenduskomplekti PIR 7000
*)
(tellimisnr 68 11 850) mis tahes
kasutamine eeldab Dräger PIR 7000 /
Dräger PIR 7200 kasutusjuhendi (tellimisnr
90 23 885) või Dräger PIR 7000 / Dräger
PIR 7200 tehnilise käsiraamatu (tellimisnr
90 23 886) täpset tundmist ja järgimist!
Kasutusotstarve
— Toruühenduskomplekti PIR 7000
kasutatakse, et ühendada torustikku
gaasiandurit (ilma elektrikilbita või koos
elektrikilbiga Ex e PIR 7000), kui
kontsentratsiooni jälgimine peab
toimuma torustikus.
— Torustikule, mille läbimõõt on vähemalt
200 mm või nelinurksele torustikule, mille
ristlõige on vähemalt 170 × 170 mm
2
.
Paigaldamine
— Kõik loetletud komponendid (hoidikud,
tihendid, poldid, alusseibid) mida läheb
tarvis torustiku ja toruhoidiku
tihendamiseks.
● Puurige torusse monteerimiseks augud.
Ainult ümmarguse ristlõikega torustiku
puhul
1 Pange pikiaukudesse neli jalga.
● Kinnitage nelja poldiga M6 × 10 ja
alusseibidega M6 lõdvalt.
2 Seadke toruhoidik voolusuuna järgi torul
paika.
3 Keerake toruhoidik külge, kasutage kaht
polti M8 × 20, nelja alusseibi, kaht mutrit
ja kaht tihendit.
4 Paigaldage tihend ja kinnitage kuue
poldiga M5 × 10 toruhoidiku külge.
Keerake poldid kuni takistuseni kinni.
Ainult ümmarguse ristlõikega torustiku
puhul
1 Seadke neli jalga selliselt paika, et jalad
toestaksid toru hoidikut.
● Keerake poldid korralikult kinni.
Gaasianduri ettevalmistamine
paigaldamiseks
1 Eemaldage PIR 7000/7200 pritsmekaitse
(kui olemas).
2 Eemaldage PIR 7000/7200 olekunäidik,
PIR 7000/7200 Flowcell, PIR 7000/7200
kaugkontrollimisliitmik (kui olemas).
3 Eemaldage PIR 7000 liiterõngas (kui
olemas).
et
*) Toruühenduskomplekt PIR 7000 sobib samuti
kasutamiseks koos seadmega Dräger PIR 7200.
