Montera röranslutningssetet:
● Rengör eventuellt tätningsytorna på
gastransmittern. Låt i alla fall
tätningsytorna och mätkyvettens golv
torka helt.
● Sätt på packningen (1) och ringen (2)
med iskruvade skyddshylsor på
gastransmittern och dra åt den jämnt
med fyra skruvar M5 x 12 och
distansbrickor.
● Om skyddshylsorna (gasinlopp och
gasutlopp) inte behövs, ska dessa
förslutas gastätt, t.ex. genom anslutning
med en kort slang, fukta den ev. lätt.
Montering flödescell resp.
fjärrtestadapter:
3 Flödescell PIR 7000 Duct (beställningsnr
68 11 945, se sidan 24) resp.
fjärrtestadapter PIR 7000 Duct
(beställningsnr 68 11 990, se sidan 24).
4 Fukta de två
elastomervinkelskyddshylsorna invändigt
och skjut på dem på flödescellen resp.
fjärrtestadaptern till anslag.
5 Passa in flödescellen resp.
fjärrtestadaptern i ringen. Skjut på
vinkelskyddshylsorna på skyddshylsorna
i ringen.
● Dra därefter åt flödescellen resp.
fjärrtestadaptern med de två skruvarna.
6 Om så behövs: Montera stänkskyddet
med de två skruvarna på
gastransmittern.
7 Sätt på monteringsvinkeln på
gastransmittern och fäst den med
sex skruvar M5 x 10 och distansbrickor.
8 Ta hänsyn till flödesriktningen vid
placeringen av monteringsvinkeln, och i
förekommande fall, stänkskyddet.
Gasinloppet måste peka i
flödesriktningen i röret.
9 Sätt på gastransmittern på röret och fäst
monteringsvinkeln löst med de
tre skruvarna M6 x 16, distansbrickorna
och muttrarna på rörhållaren.
● Fukta tätningen i röret lätt med vatten för
att underlätta monteringen.
● Tryck in gastransmitter i tätningen, till
anslag.
● Dra åt de tre skruvarna.
● Fäst därefter gastransmittern på den
motstående sidan med två skruvar
M6 x 16 på rörhållaren.
● Kontrollera att systemet är tillräckligt
gastätt.
Föra gastransmittern i underhållsläge:
9 Lossa alla fem skruvarna M6 x 16 på
monteringsvinkeln.
● Dra ut gastransmittern ur tätningen och
vrid den 90
o
.
● Dra åt två skruvar igen.
NOTERING
Flödesriktningen i röret och en korrekt
inriktning av stänkskyddet är av avgörande
betydelse för en problemfri mätning.

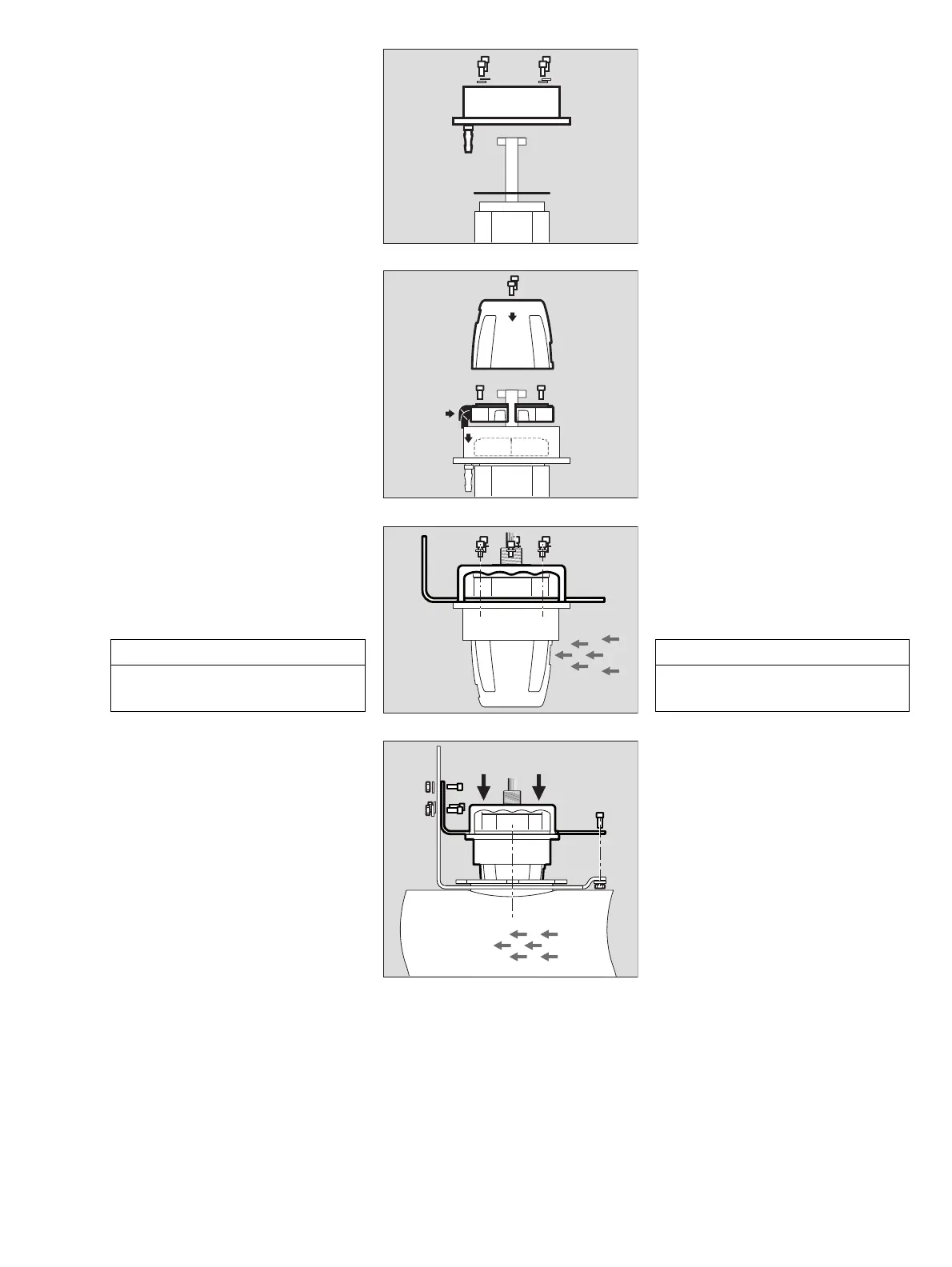

00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
Toruühenduskomplekti paigaldamine
● Puhastage vajaduse korral ka
gaasianduri tihendite pinnad. Laske igal
juhul kõikidel tihendpindadel ja
mõõteküveti põhjal täielikult kuivada.
● Pange lametihend (1) ja rõngas (2) koos
sissekeeratud kaitserõngastega
gaasiandurile ja keerake nelja poldiga
M5 × 12 ja alusseibidega ühtlaselt
tugevalt kinni.
● Kui kaitserõngaid (gaasi sisse- ja
väljalase) pole tarvis, sulgege need
gaasikindlalt, nt ühendage lühikese
voolikuga, niisutage vajaduse korral
veidi.
Flowcelli või kaugkontrollimisliitmiku
paigaldamine
3 Flowcell PIR 7000 Duct (tellimisnr
68 11 945, vt lk 24) või
kaugkontrollimisliitmik PIR 7000 Duct
(tellimisnr 68 11 990, vt lk 24).
4 Niisutage kaht elastomeerist nurkümbrist
ja lükake Flowcellile või
kaugkontrollimisliitmikule kuni
takistuseni.
5 Paigaldage Flowcell või
kaugkontrollimisliitmik rõngasse. Lükake
nurkümbris rõnga kaitserõngastele.
● Keerake seejärel Flowcell või
kaugkontrollimisliimik kahe poldiga kinni.
6 Vajaduse korral: monteerige
pritsmekaitse kahe poldi abil
gaasiandurile.
7 Pange paigaldusnurk gaasiandurile ja
kinnitage kuue poldiga M5 × 10 ning
alusseibidega.
8 Jälgige paigaldusnurga ja, kui olemas,
pritsmekaitsme asendi puhul
voolusuunda.
Gaasi sisselase peab torus osutama
voolusuunas.
9 Pange gaasiandur torule ja kinnitage
paigaldusnurk kolme poldiga M6 × 16,
alusseibidega ja mutritega lõdvalt
toruhoidiku külge.
● Niisutage paigaldamise kergendamiseks
torutihendit veidi veega.
● Vajutage gaasiandur kuni taksituseni
tihendisse.
● Keerake kolm polti kinni.
● Kinnitage seejärel gaasiandur
toruhoidikule vastasküljele kahe poldiga
M6 × 16.
● Kontrollige süsteemi piisavat
gaasitihedust.
Gaasianduri seadmine hooldusasendisse
9 Keerake kõik viis paigaldusnurga polti
M6 x 16 lahti.
● Tõmmake gaasiandur tihendist välja ja
keerake 90
o
.
● Seejärel keerake kaks polti taas kinni.
MÄRKUS
Veatu mõõtmise tagamiseks on
voolusuund torus ja pritsmekaitsme õige
suund olulise tähtsusega.
