Dräger PIR 7000

30
Każde użycie zestawu przyłączeniowego
do rur PIR 7000
*)
(nr kat. 68 11 850)
wymaga od użytkownika dokładnej
znajomości oraz przestrzegania instrukcji
obsługi Dräger PIR 7000/Dräger PIR 7200
(nr kat. 90 23 885) lub dokumentacji
technicznej Dräger PIR 7000/Dräger PIR
7200 (nr kat. 90 23 886)!
Przeznaczenie:
— Zestaw przyłączeniowy do rur PIR 7000
jest potrzebny do montażu detektora
gazu (bez skrzynki zacisków lub w
połączeniu ze skrzynką zacisków Ex e
PIR 7000) w rurociągach, gdy konieczna
jest kontrola stężenia w rurociągach.
— Dla przewodów rurowych o średnicy
przynajmniej Ø200 mm lub o przekroju
prostokątnym co najmniej
170 x 170 mm
2
.

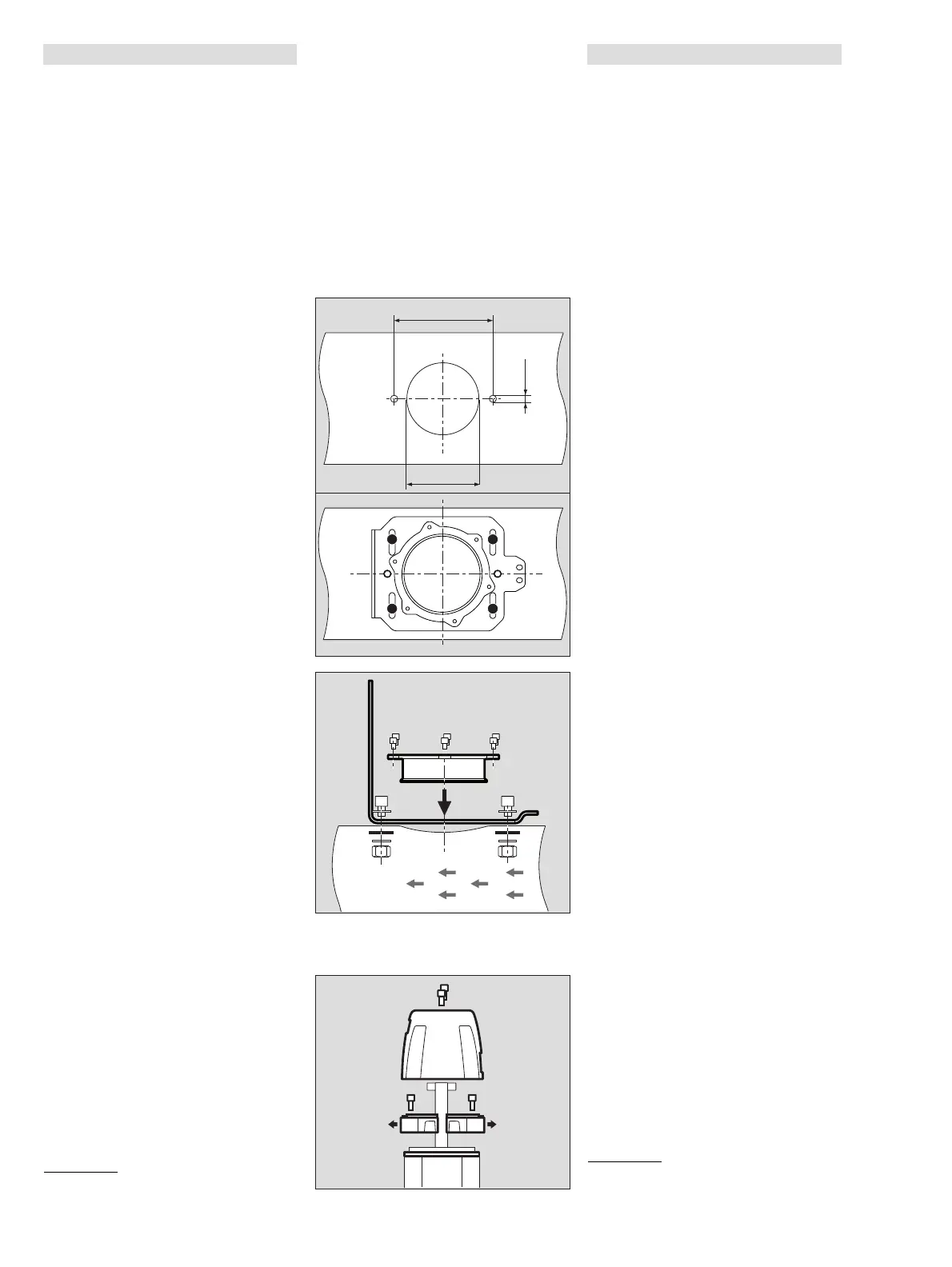

Montaż:
— Wszystkie wymienione elementy
(wsporniki, uszczelki, śruby, podkładki)
zostały zawarte w zestawie rur PIR 7000.
● Wykonać otwory montażowe w rurze.
Tylko w przypadku przewodów rurowych
o okrągłym przekroju:
1 Wsadzić cztery stopy w podłużne otwory.
● Zamocować luźno za pomocą czterech
śrub M6 x 10 oraz podkładek M6.
2 Ułożyć mocowanie rury na rurze zgodnie
z kierunkiem przepływu.
3 Przykręcić mocowanie rury za pomocą
dwóch śrub M8 x 20, czterech podkładek,
dwóch nakrętek i dwóch uszczelek.
4 Nałożyć uszczelki i zamocować za
pomocą sześciu śrub M5 x 10 na
mocowaniu rur.
Dokręcić śruby do oporu.
Tylko w przypadku przewodów rurowych
o okrągłym przekroju:
1 Cztery stopy tak ustawić, aby mocowanie
rury na rurze opierało się na stopach.
● Dokręcić mocno śruby.
Przygotowanie detektora gazu do
instalacji:
1 Zdemontować pokrywę
przeciwbryzgową PIR 7000/7200 (jeżeli
występuje).
2 Zdemontować wskaźnik stanu PIR 7000/
7200, kuwetę przepływową PIR 7000/
7200, adapter testowania zdalnego
PIR 7000/7200 (jeżeli występuje).
3 Zdjąć pierścień szczelinowy PIR 7000
(jeśli występuje).
pl
*) Zestaw przyłączy rurowych PIR 7000 nadaje się
do użytku z Dräger PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
При любом использовании комплекта
для монтажа сенсора PIR 7000
*)
(код
заказа 68 11 850) необходимо полно-
стью знать и выполнять требования
руководства по эксплуатации Dräger
PIR 7000/Dräger PIR 7200 (код заказа
90 23 885), а также технического руко-
водства к Dräger PIR 7000/Dräger PIR
7200 (код заказа 90 23 886)!
Область использования:
— Комплект для монтажа сенсора PIR
7000 используется для установки
газоанализатора (без клеммной
коробки или в сочетании с клеммной
коробкой Ex e PIR 7000) в
трубопроводах, если требуется
контроль концентрации в
трубопроводах.
— Для труб диаметром не менее
Ø200 мм или труб с прямоугольным
поперечным сечением не менее
170 x 170 мм
2
.
Установка:
— все перечисленные компоненты
(держатели, уплотнители, болты,
подкладные шайбы) входят в объем
поставки комплекта для монтажа
сенсора PIR 7000.
● Просверлите в трубе отверстия для
монтажа.
Только для трубопроводов с круглым
поперечным сечением:
1 Вставьте четыре ножки в продольные
отверстия.
● Закрепите их, не затягивая, с
помощью четырех болтов M6 x 10 и
подкладных шайб M6.
2 Установите держатель на трубе в
соответствии с направлением потока.
3 Закрепите держатель при помощи
двух болтов M8 x 20, четырех
подкладных шайб, двух гаек и двух
уплотнений.
4 Установите уплотнение и закрепите
его на держателе с помощью шести
болтов M5 x 10.
Затяните болты до упора.
Только для трубопроводов с круглым
поперечным сечением:
1 Четыре ножки подгоняются таким
образом, чтобы закрепленный на
трубе держатель опирался на них.
● Сильно затяните болты.
Подготовка газоизмерительной
головки к установке:
1 Демонтируйте брызгозащитный кожух
PIR 7000/7200 (при наличии).
2 Демонтируйте блок индикации
состояния PIR 7000/7200, проточную
ячейку PIR 7000/7200, адаптер для
дистанционной проверки PIR 7000/
7200 (при наличии).
3 Снимите уплотнительное кольцо
PIR 7000 (при наличии).
Установка комплекта для монтажа на
трубах:
● При необходимости очистите
уплотняющие поверхности на
ru
*) Комплект для монтажа сенсора PIR 7000 также
может применяться в комбинации с Dräger
PIR 7200.
