Dräger PIR 7000

31

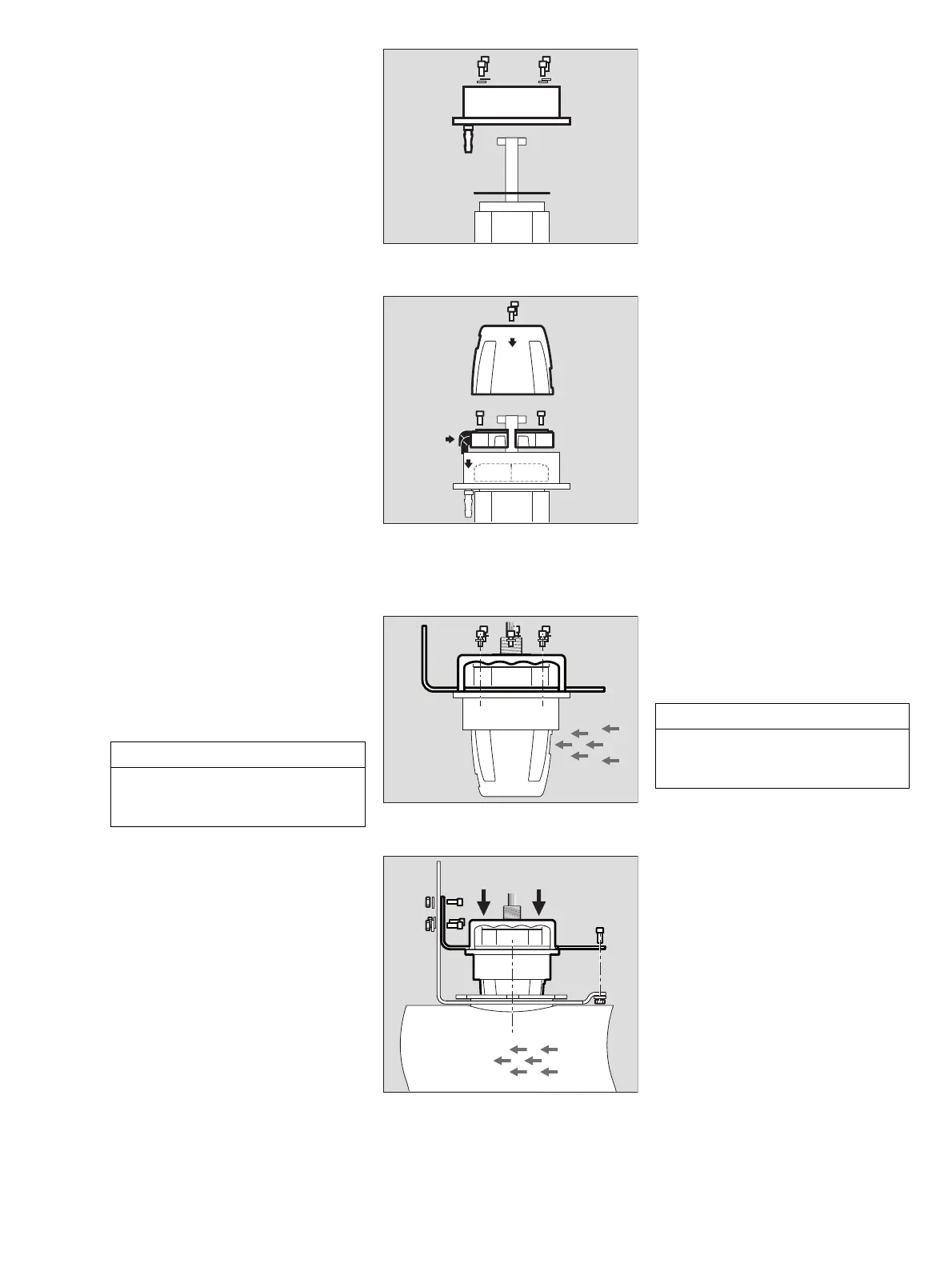

Montaż zestawu przyłączeniowego do rur:
● W razie potrzeby oczyścić powierzchnie
uszczelniające na detektorze gazu.
Zawsze całkowicie wysuszyć
powierzchnie uszczelniające i dno
kuwety pomiarowej.
● Nałożyć uszczelkę płaską (1) oraz
pierścień (2) z wkręconymi tulejkami na
detektor gazu i równomiernie przykręcić
za pomocą czterech śrub M5 x 12 oraz
podkładek.
● Jeżeli tulejki (wlot gazu i wylot gazu) nie
są potrzebne, należy je gazoszczelne
zamknąć, np. za pomocą połączenia z
krótkim wężem, a w razie potrzeby lekko
zwilżyć.
Montaż kuwety przepływowej lub
adaptera testowania zdalnego:
3 Kuweta przepływowa PIR 7000 Duct (nr
kat. 68 11 945, patrz strona 32) lub
adapter testowania zdalnego PIR 7000
Duct (nr kat. 68 11 990, patrz strona 32).
4 Nawilżyć wewnątrz dwie tuleje kątowe z
elastomeru i nałożyć do oporu na kuwetę
przepływową lub na adapter zdalnego
testowania.
5 Dopasować kuwetę przepływową lub
adapter zdalnego testowania do
pierścienia. Tuleje kątowe nasunąć na
tulejki w pierścieniu.
● Następnie dokręcić kuwetę przepływową
lub adapter zdalnego testowania za
pomocą dwóch śrub.
6 W razie konieczności: Zamontować
osłonę przeciwbryzgową za pomocą
dwóch śrub na detektorze gazu.
7 Nałożyć kątownik montażowy na detektor
gazu i zamocować za pomocą sześciu
śrub M5 x 10 oraz podkładek.
8 Przy pozycjonowaniu kątownika
montażowego oraz osłony
przeciwbryzgowej (o ile występuje)
uwzględnić kierunek przepływu.
Wlot gazu musi wskazywać kierunek
przepływu w rurze.
9 Umieścić detektor gazu na rurze i
zamocować kątownik montażowy za
pomocą trzech śrub M6 x 16, podkładek i
nakrętek luźno na mocowaniu rury.
● Dla ułatwienia montażu nawilżyć lekko
uszczelkę w rurze wodą.
● Wcisnąć detektor gazu w uszczelkę aż
do oporu.
● Dokręcić trzy śruby.
● Następnie zamocować detektor gazu po
przeciwległej stronie za pomocą dwóch
śrub M6 x 16 na mocowaniu rury.
● Sprawdzić układ pod kątem wymaganej
gazoszczelności.
Ustawianie detektora gazu w pozycji
konserwacyjnej:
9 Odkręcić wszystkie pięć śrub M6 x 16 na
kątowniku montażowym.
● Wyciągnąć detektor gazu z uszczelki i
obrócić o 90
o
.
● Przykręcić z powrotem dwie śruby.
WSKAZÓWKA
Kierunek przepływu w rurze oraz właściwe
ustawienie osłony przeciwbryzgowej mają
decydujące znaczenie dla prawidłowego
pomiaru.
00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
газоизмерительной головке.
Уплотняющие поверхности и дно
измерительной кюветы должны быть
абсолютно сухими при любых
обстоятельствах.
● Установите прокладку (1) и кольцо (2)
с привинченными втулками на
газоизмерительную головку и надежно
закрепите ее с помощью четырех
болтов M5 x 12 и подкладных шайб.
● Если втулки (впускная и выпускная) не
нужны, закройте их герметично,
например, соединив коротким
шлангом, слегка его увлажнив при
необходимости.
Установка проточной ячейки и/или
адаптера для дистанционной
проверки:
3 Проточная ячейка PIR 7000 для
работы на трубах (код заказа
68 11 945, см. страницу 32) и/или
адаптер для дистанционной проверки
PIR 7000 для установки на трубах (код
заказа 68 11 990, см. страницу 32).
4 Увлажните изнутри два эластомерных
угловых штуцера и насадите их на
проточную ячейку и/или адаптер для
дистанционной проверки до упора.
5 Установите проточную ячейку и/или
адаптер для дистанционной проверки
на кольцо. Насадите угловые штуцеры
на штуцеры в кольце.
● Затем закрепите проточную ячейку и/
или адаптер для дистанционной
проверки с помощью двух болтов.
6 Если требуется: прикрепите
брызгозащитный кожух к
газоизмерительной головке двумя
болтами.
7 Установите монтажный уголок на
измерительную головку и прикрепите
ее с помощью шести болтов M5 x 10 и
подкладных шайб.
8 При установке монтажного уголка и
(при наличии) брызгозащитного
кожуха следует учитывать
направление потока.
Впускной порт должен располагаться
по направлению потока в трубе.
9 Установите газоизмерительную
головку на трубу и неплотно
прикрепите монтажный уголок с
помощью трех болтов M6 x 16 с
подкладными шайбами и гайками к
держателю для установки на трубах.
● Для облегчения монтажа слегка
смочите уплотнение в трубе водой.
● Вдавите газоизмерительную головку
до упора в уплотнитель.
● Затяните три болта.
● Прикрепите газоизмерительную
головку с противоположной стороны
двумя болтами M6 x 16 к держателю
для установки на трубах.
● Убедитесь в достаточной
герметичности системы.
Для перевода газоизмерительной
головки в положение для технического
обслуживания:
9 Выверните все пять болтов M6 x 16 на
монтажном уголке.
● Извлеките газоизмерительную головку
из уплотнителя и поверните ее на 90
o
.
● Снова затяните два болта.
УКАЗАНИЕ
Для правильного измерения решающее
значение имеет направление потока в
трубе и правильное расположение
брызгозащитного кожуха.
