Dräger PIR 7000

34
Svaka primjena kompleta za
priključivanje na cijev PIR 7000
*)
(br. za
narudžbu 68 11 850) zahtijeva potpuno
poznavanje i striktno pridržavanje uputa
za uporabu senzora Dräger PIR 7000 /
Dräger PIR 7200 (br. za narudžbu
90 23 885) odn. tehničkog priručnika za
Dräger PIR 7000 / Dräger PIR 7200 (br. za
narudžbu 90 23 886)!
Namjena:
— Komplet za priključak cijevi PIR 7000
potreban je za montažu prijenosnika
plina (bez priključne kutije ili u kombinaciji
s priključnom kutijom Ex e PIR 7000) u
cjevovodima kada je potrebno osigurati
nadzor koncentracije u cjevovodima.
— za cijevne vodove promjera od najmanje
Ø 200 mm ili za cijevne vodove
pravokutnog presjeka od najmanje
170 x 170 mm
2
.

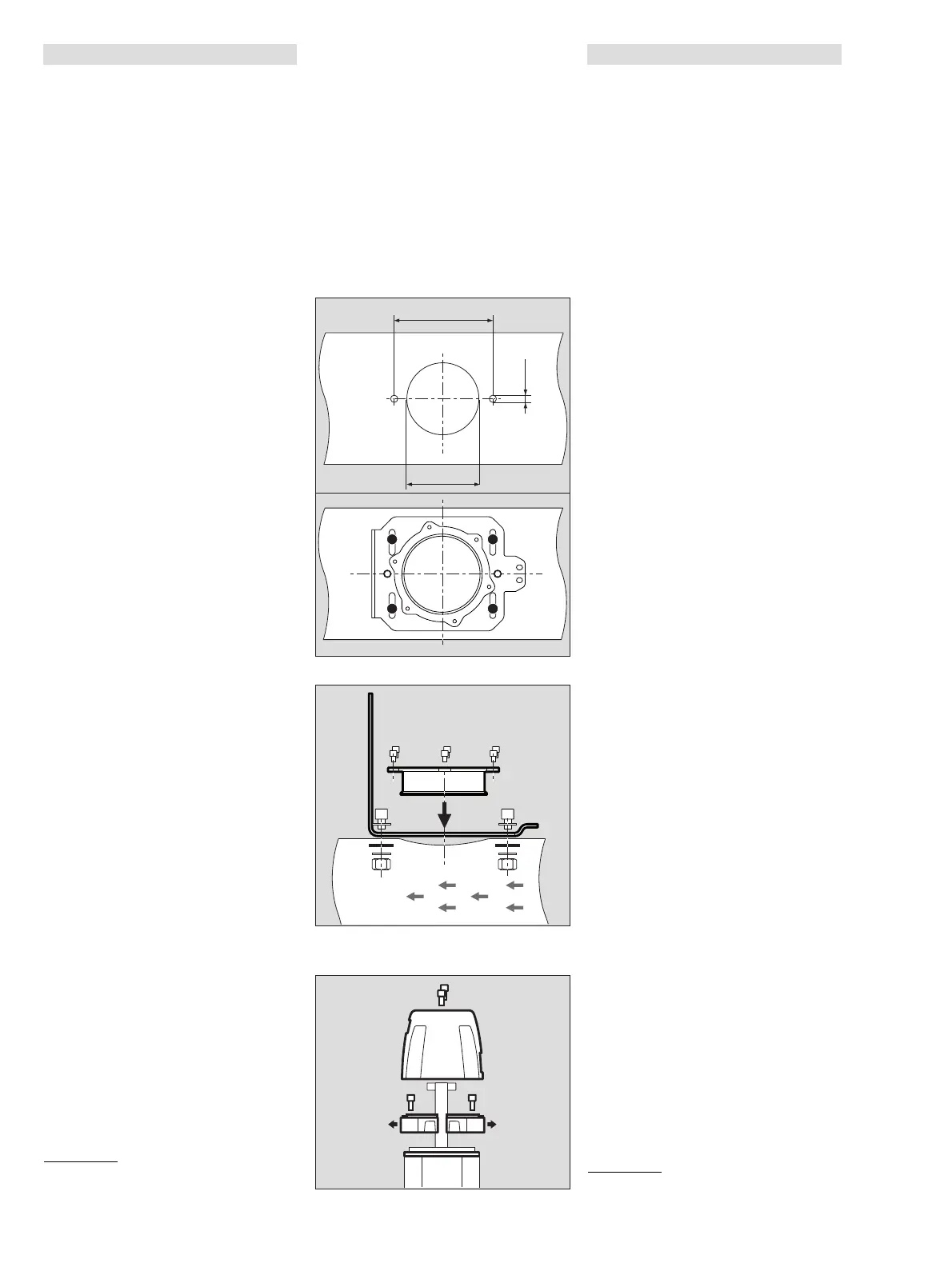

Montaža:
— Sve navedene komponente (držač, brtve,
vijci, podloške) priložene su kompletu za
priključivanje na cijev PIR 7000.
● Na cijevi izbušite provrte za montažu.
Samo za cijevne vodove okruglog
presjeka:
1 Umetnite četiri nožice u uzdužne otvore.
● Lagano ih pričvrstite pomoću četiri vijka
M6 x 10 i podloški M6.
2 Držač cijevi pozicionirajte na cijevi u
skladu sa smjerom protoka.
3 Pričvrstite držač cijevi pomoću dva vijka
M8 x 20, četiri podloške, dvije matice i
dvije brtve.
4 Postavite brtvu i pričvrstite je na držač
cijevi pomoću šest vijaka M5 x 10.
Zavrnite vijke do graničnika.
Samo za cijevne vodove okruglog
presjeka:
1 Četiri nožice poravnajte tako da držač
cijevi bude poduprt na cijevi pomoću
nožica.
●Čvrsto pritegnite vijke.
Priprema detektora plina za instalaciju:
1 Demontirajte zaštitu od prskanja
PIR 7000/7200 (ako je postavljena).
2 Demontirajte pokazivač statusa
PIR 7000/7200, Flowcell PIR 7000/7200 i
adapter za daljinsko testiranje PIR 7000/
7200 (ako su postavljeni).
3 Skinite spojni brtveni prsten PIR 7000
(ako je postavljen).
hr
*) Komplet za priključivanje na cijev PIR 7000
namijenjen je za upotrebu s detektorom Dräger
PIR 7200.
153
±0,5
[mm]
122,5
±0,3
9
±0,3
00133011_02.eps
00933011_02.eps
1
1
1
1
00233011 02.e
p
s
2
33
4
00433011_02.eps
1
22
3
PIR 7000 boru bağlantı seti
*)
(sipariş no.
68 11 850) ile ilgili her türlü kullanım için
Dräger PIR 7000/Dräger PIR 7200 (sipariş
no. 90 23 885) kullanım kılavuzu veya
Dräger PIR 7000/Dräger PIR 7200 (sipariş
no. 90 23 886) teknik el kitabı hakkında
bilgi sahibi olunması ve bunlara uyulması
şarttır!
Kullanım amacı:
— Boru hatlarında konsantrasyon denetimi
gerçekleşmesi gerektiğinde, PIR 7000
boru bağlantı seti, gaz aktarıcının boru
bağlantılarına montajı için (sadece
terminal kutusu olmadan veya Ex e PIR
7000 terminal kutusuyla bağlantılı olarak)
gerekir.
— En az 200 mm çaplı boru hatları veya en
az 170 x 170 mm
2
kare bir enkesite sahip
boru hatları için öngörülmüştür.
Montaj:
— Belirtilen tüm bileşenler (tutucular,
contalar, vidalar, rondelalar) PIR 7000
boru bağlantı setinin teslimat
kapsamında yer alır.
● Montaj için boruda delikler açın.
Sadece yuvarlak kesitli boru hatlarında:
1 Dört adet ayağı uzun deliklere takın.
● Dört adet M6 x 10 vida ve M6
rondelalarıyla gevşek olarak sabitleyin.
2 Boru askısını boru üzerine akış yönünde
konumlandırın.
3 Boru askısını iki adet M8 x 20 vida, dört
rondela, iki somun ve iki conta kullanarak
vidalayın.
4 Contayı yerleştirin ve altı adet M5 x 10
vidayla boru askısına sabitleyin.
Vidaları dayanma noktasına kadar sıkın.
Sadece yuvarlak kesitli boru hatlarında:
1 Dört adet ayağı, boru askısının boru
üzerinde ayaklar tarafından
destekleneceği şekilde hizalayın.
● Vidaları iyice sıkın.
Gaz transmiterinin kurulum için
hazırlanması:
1 PIR 7000/7200 sıçrama korumasını
sökün (varsa).
2 PIR 7000/7200 durum göstergesini,
PIR 7000/7200 akış hücresini, PIR 7000/
7200 uzaktan test adaptörünü sökün
(varsa).
3 PIR 7000 derz halkasını çıkarın (varsa).
tr
*) PIR 7000 boru bağlantı seti de aynı şekilde Dräger
PIR 7200 ile birlikte kullanım için uygundur.
