Dräger PIR 7000

35

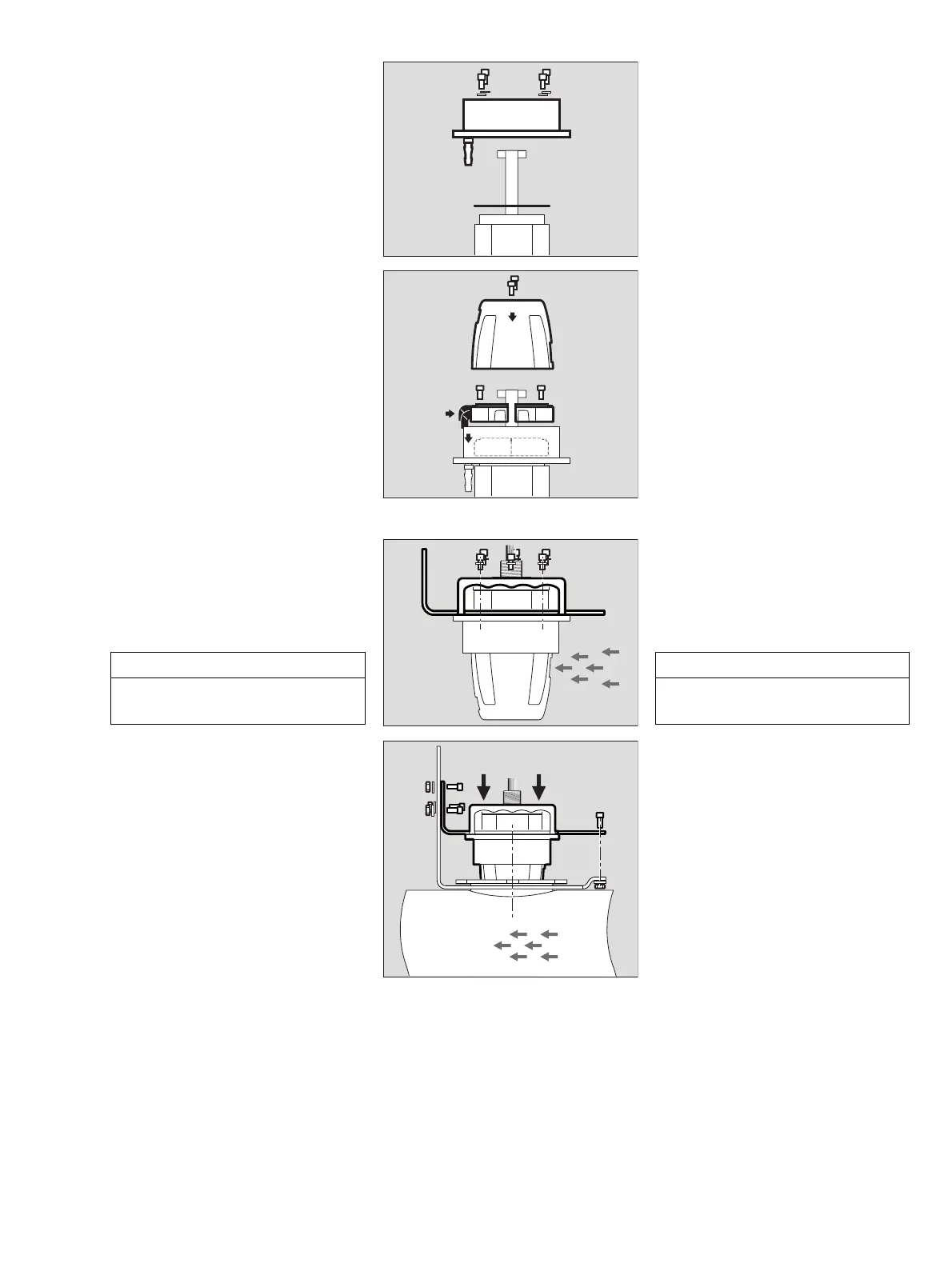

Montiranje kompleta za priključivanje na
cijev:
● Ako je potrebno, očistite brtvene površine
na detektoru plina. Brtvene površine i dno
mjerne kivete uvijek moraju biti potpuno
suhi.
● Plosnatu brtvu (1) i prsten (2) s navrnutim
tuljcima nataknite na detektor plina te ih
ravnomjerno pričvrstite pomoću četiri
vijka M5 x 12 i podloški.
● Ako tuljci (za ulaz i izlaz plina) nisu
potrebni, trebaju se plinonepropusno
zatvoriti, npr. putem spoja s kratkim
crijevom; ako je potrebno, lagano
navlažite.
Montaže jedinice Flowcell, odn. adaptera
za daljinsko testiranje:
3 Flowcell PIR 7000 Duct (br. za narudžbu
68 11 945, pogledajte str. 36), odn.
adapter za daljinsko testiranje PIR 7000
Duct (br. za narudžbu 68 11 990,
pogledajte str. 36).
4 Dva kutna tuljka od elastomera navlažite
na unutarnjoj strani i zavrnite ih na
Flowcell, odn. adapter za daljinsko
testiranje do graničnika.
5 Poravnajte Flowcell, odn. adapter za
daljinsko testiranje u prstenu. Pritisnite
kutne tuljke na tuljke u prstenu.
● Nakon toga pričvrstite Flowcell, odn.
adapter za daljinsko testiranje pomoću
dva vijka.
6 Ako je potrebno: montirajte zaštitu od
prskanja na detektor plina pomoću dva
vijka.
7 Postavite montažni kutnik na detektor
plina te ga pričvrstite pomoću šest vijaka
M5 x 10 i podloški.
8 Prilikom pozicioniranja montažnog
kutnika i, ako je potrebna, zaštite od
prskanja, pazite na smjer strujanja.
Ulaz plina mora u cijevi biti okrenut u
smjeru strujanja.
9 Postavite detektor plina na cijev i labavo
pričvrstite montažni kutnik na držač cijevi
pomoću tri vijka M6 x 16, podloški i
matica.
● Kako bi se olakšala montaža, lagano
navlažite brtvu u cijevi vodom.
● Pritisnite detektor plina u brtvu do
graničnika.
● Pričvrstite tri vijka.
● Zatim detektor plina na suprotnoj strani
pričvrstite na držač cijevi pomoću
dva vijka M6 x 16.
● Provjerite je li sustav plinonepropustan u
dovoljnoj mjeri.
Postavljanje detektora plina u položaj za
održavanje:
9 Otpustite svih pet vijaka M6 x 16 na
montažnom kutniku.
● Izvucite detektor plina iz brtve i zakrenite
ga za 90
o
.
● Ponovo zategnite dva vijka.
UPUTA
Smjer strujanja u cijevi i pravilno poravnata
zaštita od prskanja od presudne su
važnosti za pravilno mjerenje.
00533011_02.eps
2
1
00633011_02.eps
6
3
4
5
00733011_02.eps
8
7
00833011_02.eps
9
Boru bağlantı setinin montajı:
● Gaz transmiterindeki sızdırmazlık
yüzeylerini gerekirse temizleyin. Her
halükarda ölçüm küvetinin sızdırmazlık
yüzeylerini ve tabanını tamamen
kurumaya bırakın.
● Düz contayı (1) ve vidalı manşonlu
halkayı (2) gaz transmiterinin üzerine
yerleştirin ve dört adet M5 x 12 vida ve
rondelayla eşit olarak sıkın.
● Manşonlar (gaz girişi ve gaz çıkışı)
kullanılmayacaksa bunlar, ör. kısa bir
hortum bağlantısıyla gaz geçirmez
şekilde kapatılmalı, gerekirse hafifçe
nemlendirilmelidir.
Akış hücresi veya uzaktan test
adaptörünün montajı:
3 PIR 7000 Duct akış hücresi (sipariş no.
68 11 945,
bkz. sayfa 36) veya PIR 7000
Duct uzaktan test adaptörü (sipariş no.
68 11 990, bkz. sayfa 36).
4 İki elastomer hortum bağlantısının içini
nemlendirin ve akış hücresi veya uzaktan
test adaptörüne dayanma noktasına
kadar itin.
5 Akış hücresi veya uzaktan test
adaptörünü halkanın içine yerleştirin.
Hortum bağlantılarını halkadaki manşona
geçirin.
● Ardından akış hücresi veya uzaktan test
adaptörünü iki vidayla iyice sıkın.
6 Gerekirse: Sıçrama korumasını iki
vidayla gaz transmiterine monte edin.
7 Montaj dirseğini gaz transmiterinin
üzerine yerleştirin ve altı adet M5 x 10
vida ve rondelalarla sabitleyin.
8 Montaj dirseğinin ve varsa sıçrama
korumasının konumlandırılmasında akış
yönüne dikkat edin.
Gaz girişi boru içinde akış yönünü
göstermelidir.
9 Gaz transmiterini borunun üzerine
yerleştirin ve montaj dirseğini iki adet
M6 x 16 vida, rondela ve somunla boru
askısına gevşek bir şekilde sabitleyin.
● Montajın kolaylaştırılması için boru
içindeki contayı suyla hafifçe
nemlendirin.
● Gaz transmiterini dayanma noktasına
kadar contaya bastırın.
● Üç vidayı sıkın.
● Ardından gaz transmiterini karşı tarafta
iki adet M6 x 16 vidayla boru askısına
sabitleyin.
● Sistemde yeterli gaz sızdırmazlığının
olup olmadığını kontrol edin.
Gaz transmiterinin bakım konumuna
getirilmesi:
9 Montaj dirseğindeki beş adet M6 x 16
vidayı sökün.
● Gaz transmiterini contadan çıkarın ve 90
o
döndürün.
●İki vidayı tekrar sıkın.
NOT
Sorunsuz bir ölçüm için borudaki akış yönü
ve sıçrama korumasının doğru hizalanması
çok önemlidir.
