Instalação da lâmina
Inspecione as lâminas antes da instalação.
Verifique se estão afiadas.
Lâminas cegas aumentam o risco de reações de retorno da lâmina.
Pequenas rachaduras podem se transformar em fraturas, resultando em um pedaço de
lâmina que se desprende durante a operação.
Descarte as lâminas com rachaduras não importando o tamanho das rachaduras.

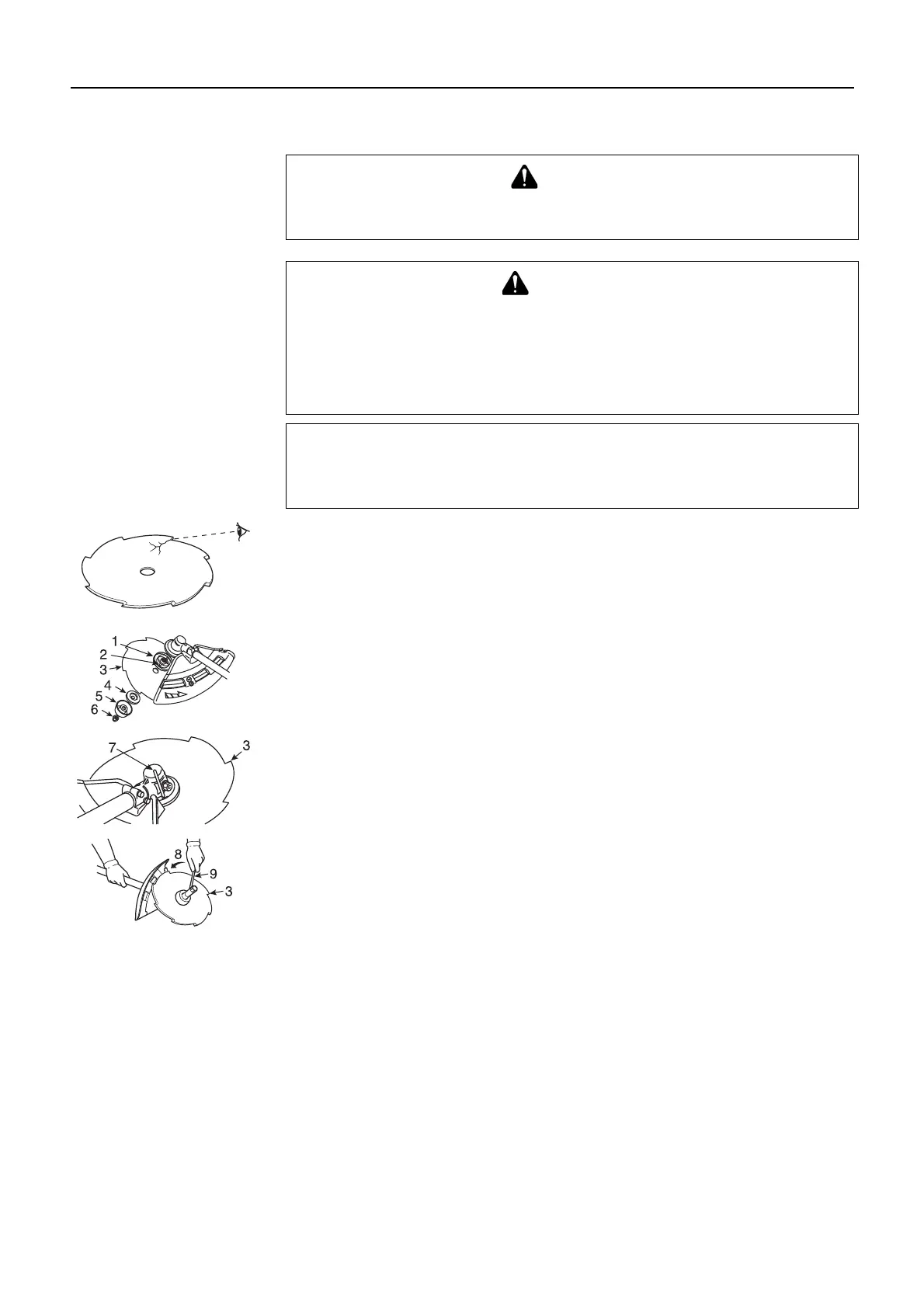

1. Retentor da lâmina. 2. Slot de fixação do retentor da lâmina. 3. Lâmina.
4. Retentor da lâmina inferior. 5. Copo. 6. Porca.
 Remova a porca, o copo e o retentor inferior da lâmina.
 Instale o retentor da lâmina, a lâmina, o retentor inferior da lâmina, o copo e aperte a porca
manualmente.
7. Ferramenta de travamento
 Insira a ferramenta de travamento em um furo localizado do lado direito da transmissão
angular ao mesmo tempo em que força a mola do retentor para o lado esquerdo.
 Insira a ferramenta de travamento adiante para dentro do slot de fixação do retentor da
lâmina para prender o eixo de saída.
8. Direção de aperto. 9. Chave de encaixe.
 Aperte a porca (gire no sentido anti-horário) usando uma chave de encaixe.
 Nunca aperte aplicando seu peso.
 Se o fizer, poderá quebrar a rosca da porca.
 Retire a ferramenta de travamento.
PERIGO
Se forem usadas porcas e copos gastos, haverá o perigo da lâmina ficar frouxa.
Substitua-os por novos.
CUIDADO
 Aperte o eixo de saída usando o dispositivo de travamento de forma segura a fim
de evitar a possibilidade de rotação do eixo de saída quando a lâmina de corte for
montada. Isso irá evitar que a porca de fechamento da lâmina de corte não fique
apertada o suficiente.
 Use luvas para reduzir o risco de acidentes causados pelo contato acidental com
a lâmina.
NOTA
Verifique se o dispositivo de travamento está completamente encaixado para evitar que o
eixo de saída gire.
