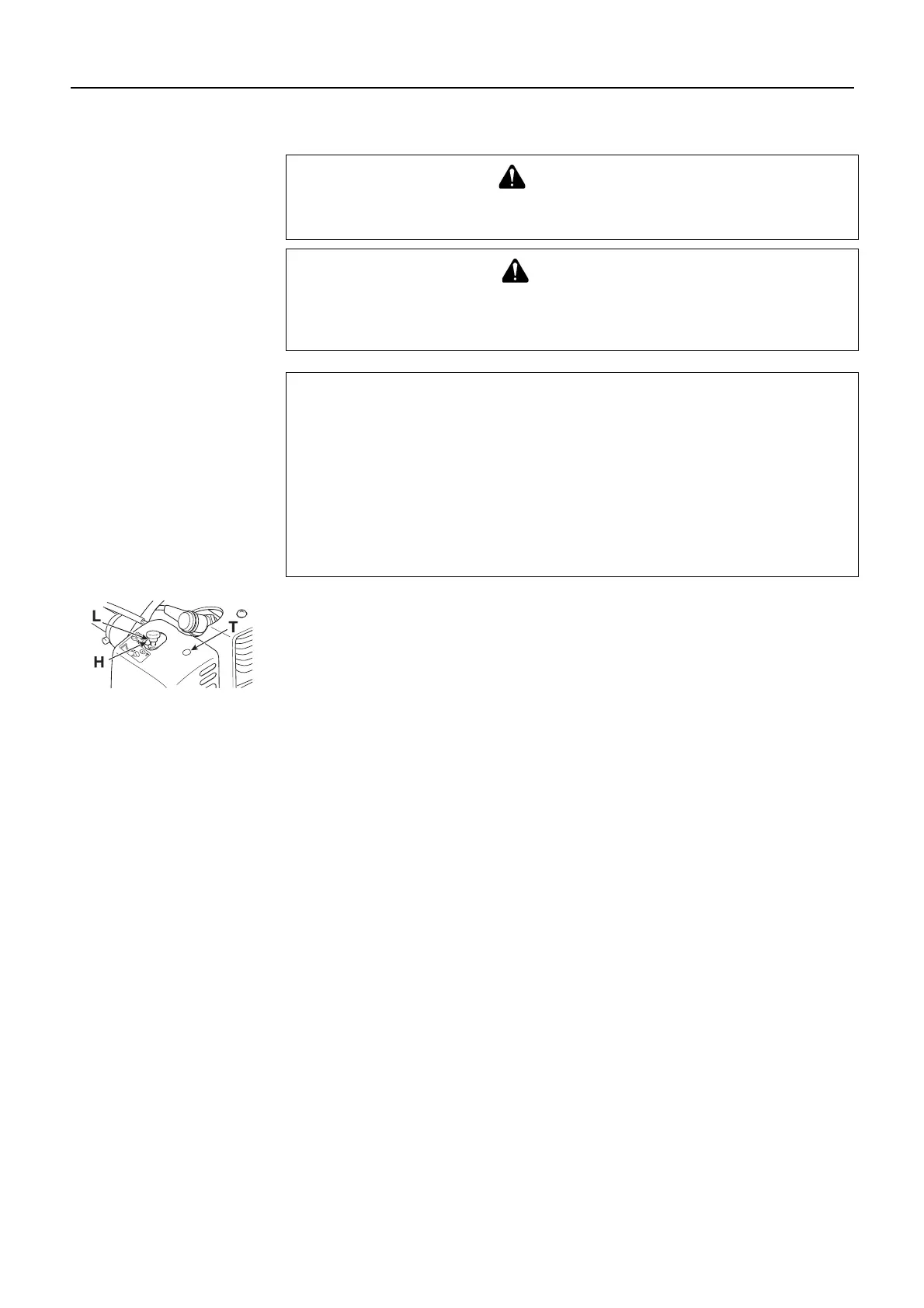

Ajuste do carburador
T: Ajustador de marcha lenta
L: Ajustador da mistura de baixa velocidade
H: Ajustador da mistura de alta velocidade
Cada unidade é testada na fábrica e o carburador ajustado com precisão para máximo
desempenho.
Qualquer alteração neste ajuste deve ser realizada somente com a ajuda de um tacômetro
preciso (ver especificação para configuração r/min).
Se o ajuste do carburador for realizado sem um tacômetro, somente o ajuste de configuração
básico é recomendado.
Antes de ajustar o carburador, limpe ou substitua o filtro de ar, dê partida no motor e deixe-o
funcionando por alguns minutos para que atinja a temperatura de operação.
Ajustador de marcha lenta
Gire o ajustador de marcha lenta no sentido horário até que o acessório de corte comece a
girar, em seguida gire o parafuso no sentido anti-horário até que o acessório de corte pare de
girar.
Gire o parafuso no sentido anti-horário mais 1/4 de volta.
Configuração básica
1. Pare o motor e gire ambos os ajustadores de mistura de velocidade baixa (L) e alta (H)
no sentido horário até que parem e fiquem ligeiramente assentados.
2. Gire o ajustador da mistura de velocidade baixa (L) no sentido anti-horário em 1 e 1/2
volta.
Gire o ajustador da mistura de velocidade alta (H) no sentido anti-horário em 1 e 1/2 volta.
Ajuste fino
(Requer tacômetro preciso)
1. Dê a partida no motor e deixe que ele se aqueça em marcha lenta alta até que se aqueça.
2. Ajuste a velocidade de marcha lenta se necessário (2500 a 3000 r/min).
3. Sempre comece o ajuste fino com o ajustador de mistura em baixa velocidade (L).
4. Gire lentamente o ajustador (H) no sentido horário, tente alcançar a velocidade de
marcha lenta máxima.
5. Gire (L) o ajustador no sentido anti-horário 1/8 a 1/4 de volta.
6. Gire o ajustador de velocidade em marcha lenta no sentido horário até que o acessório
de corte comece a girar.
7. Gire o ajustador de marcha lenta no sentido anti-horário 1/2 volta ou até que o acessório
de corte pare.
Ajuste de alta velocidade
(Com lâmina de metal)
1. Com o motor funcionando em aceleração total, gire o ajustador (H) lentamente no sentido
ATENÇÃO
Quando o ajuste do carburador estiver concluído, o acessório de corte não deve se
mover em marcha lenta, caso contrário sérios acidentes pessoais podem ocorrer.
CUIDADO
Ao iniciar, o ajustador de marcha lenta deve ser ajustado para não girar o acessório
de corte.
Quando houver algum problema com o carburador, contate seu revendedor.
NOTA
 Não aperte demais os ajustadores (L) / (H).
Se apertá-los com muita força irá danificar o carburador.
 O ajuste impróprio da mistura de alta velocidade pode resultar em operação falha e
consequentemente danos graves ao motor.
 Não deixe o motor funcionando em aceleração máxima mais do que 5 a 6 segundos
durante o ajuste do ajustador (H) da mistura de alta velocidade para evitar danos ao
motor.
 O motor ficará superaquecido quando o ajustador da mistura de alta velocidade (H) é
ajustado para condição fraca, reduzindo assim a vida do motor.
