Eight HDR1 - 前面板和後面板介紹

34
前面板和後面板介紹

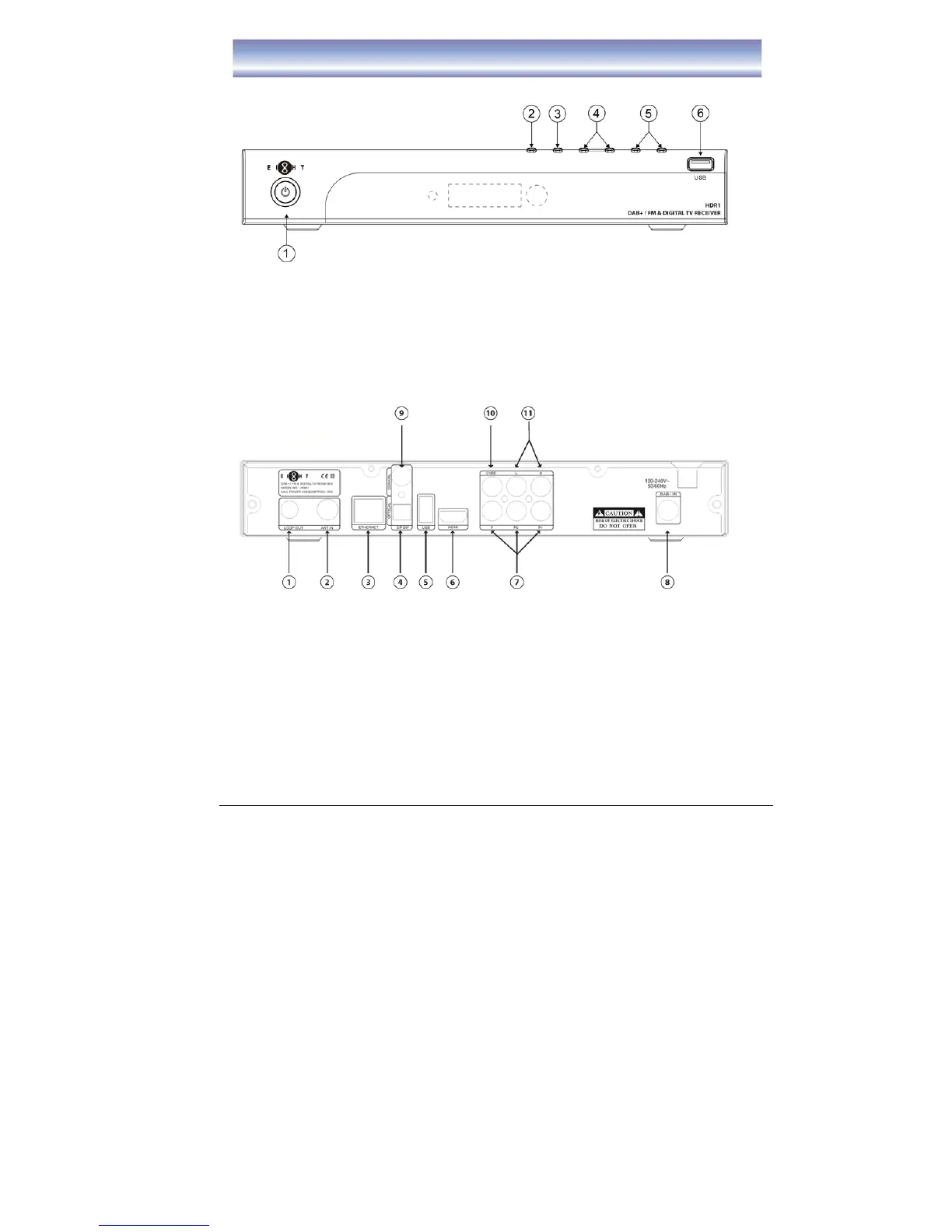

前面板示意圖
1. STAND BY: 開啟/關閉待機模式。
2. MENU: 進入/退出主功能表，重複按鍵返回對上目錄。
3. OK: 確定所選功能。
4. CH-/CH+： 在TV模式下切換頻道。 在目錄中向上或向下瀏覽。
5. VOL-/VOL+: 降低/增加音量。 在目錄中向左或向右瀏覽。
6. USB插口 (USB2): 進行軟件升級或錄影功能。
後面板示意圖
1. LOOP OUT: 射頻信號輸出到另一台機頂盒或DAB+ IN。
2. ANT IN: 接入地面天線。
3. ETHERNET: 連接週邊設備的乙太網口。
4. SPDIF: 數位音頻輸出到音響設置的數位音頻輸入介面。
5. USB插口 (USB1): 連接USB設備。
6. HDMI: 高清音視頻輸出到電視的HDMI輸入介面。
7. YPbPr: 色差視頻輸出到電視機的Y/Pb/Pr輸入介面(支援高清輸出)。
8. DAB天線: DAB天線插口。
9. COAXIAL: 數位音頻輸出到音響設備的數位音頻輸入介面(同軸)。
10. CVBS : 複合視頻輸出到電視機的視頻輸出介面。
11. AUDIO L/R(INPUT): 音頻輸出到電視機左/右聲道輸入介面。
