Eight HDR1 - 系統連接

37
系統連接
請參照以下圖片連接您的電源、天線信號、電視及其它相關設備。

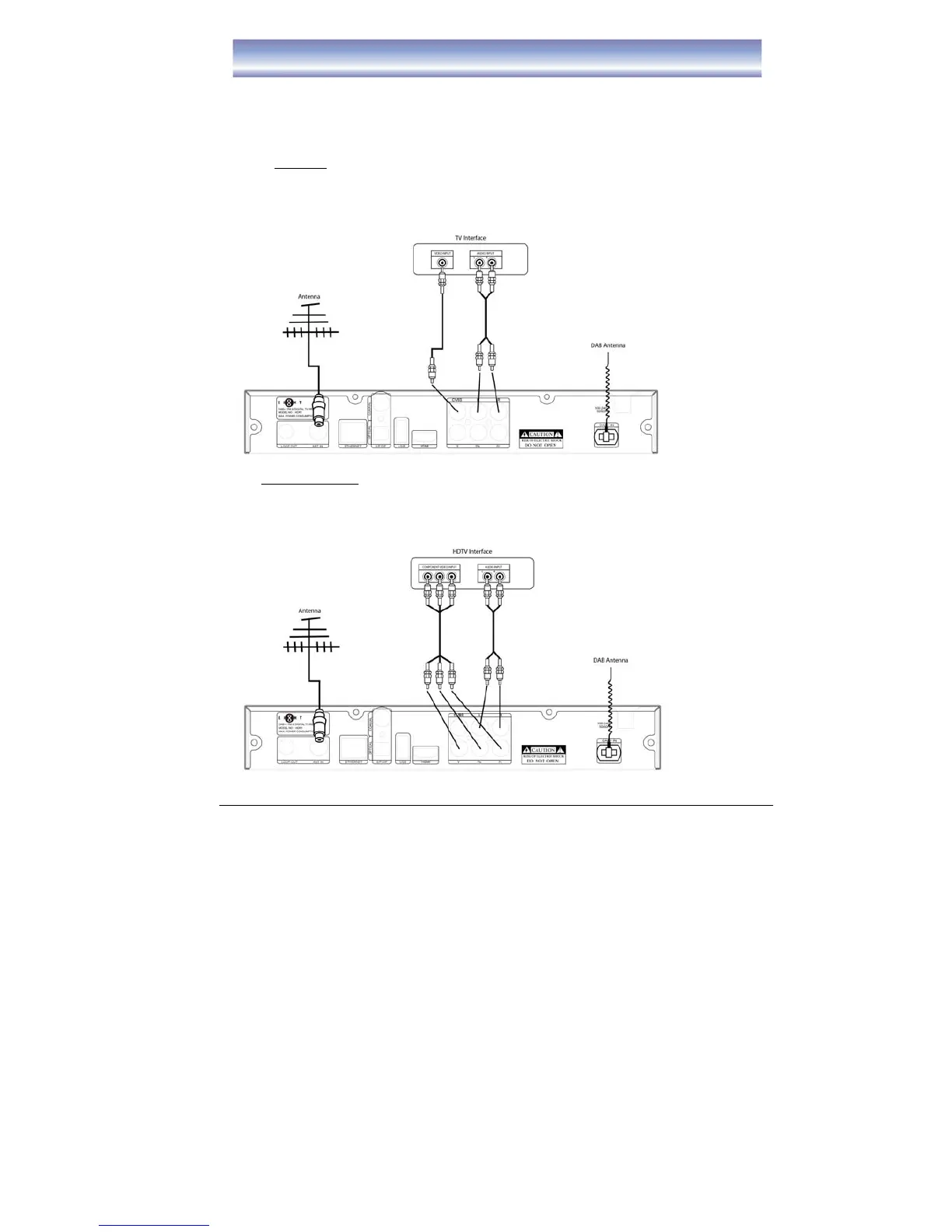

系統連接示意圖:
A) 基本連接
1. 將天線連接到主機後面板上的 ANT IN 介面。
2. 通過 LOOP OUT 和 DAB+ IN 介面將 RF 線連接上去。
3. 按以下示意圖連接主機的 CVBS 和 AUDIO L/R 介面。
B) 連接 YPrPb 介面
1. 將天線連接到主機後面板上的 ANT IN 介面。
2. 通過 LOOP OUT 和 DAB+ 介面將 RF 線連接上去。
3. 按以下示意圖連 YPrPb 線至電視機。
