Elmo TT-02 - Functions; Boutons de Commande

42

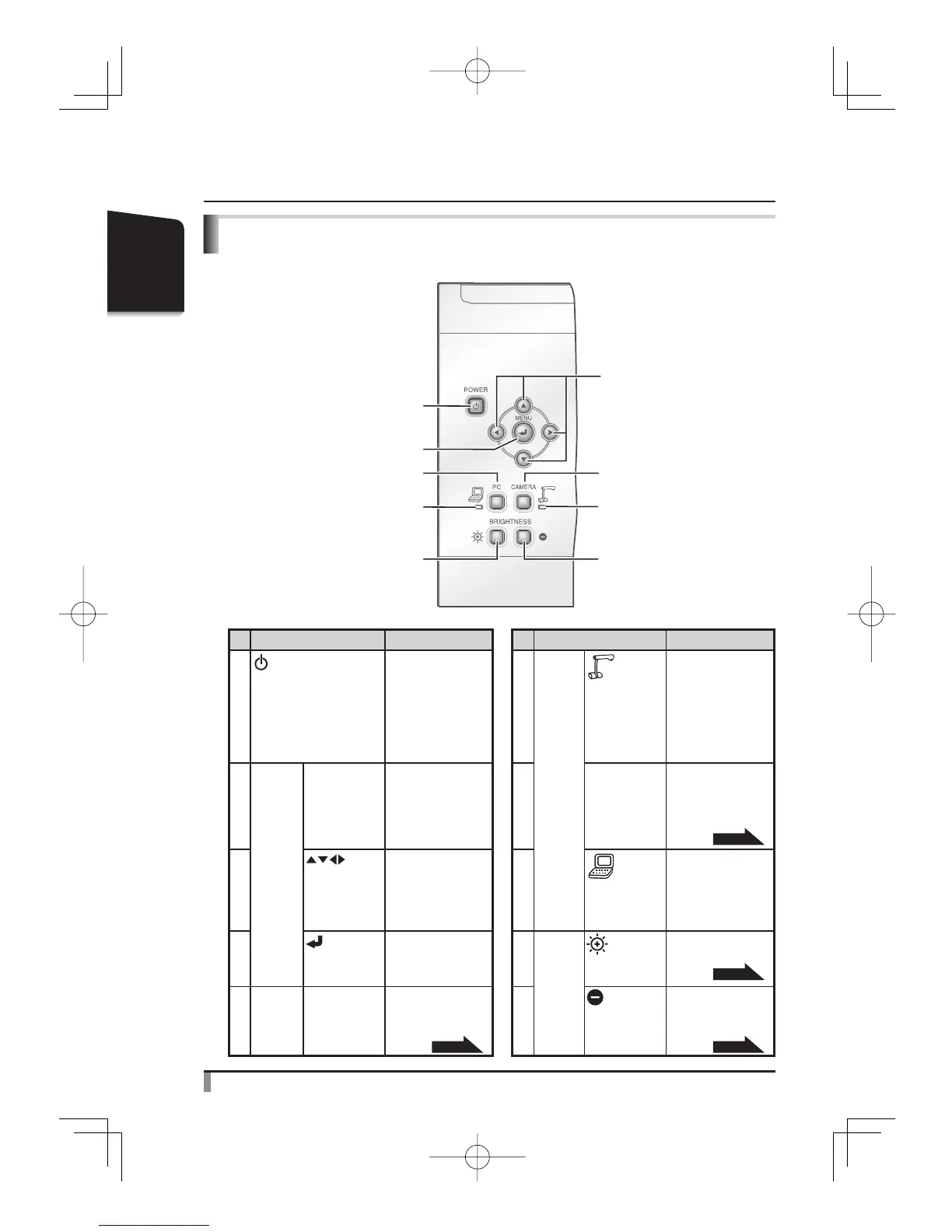

NOMENCLATURE
ET FONCTIONS
Fonctions

Boutons de commande
Nom Fonction Nom Fonction
(1)
POWER
(interrupteur principal
ON/OFF en attente)
Pour la mise
sous/hors tension.
Mise sous tension : Le
voyant vert s’allume
Mise hors tension/en
attente : Le voyant
rouge s’allume
(6)
Sélection
d’image
(Lampe de
signalisation
de l’image
caméra)
S’allume quand
l’image caméra
est sélectionnée
comme image de
sortie
(2)
Opération
OSD
MENU Pour l’affi chage/
annulation d’OSD
MENU.
(7)
PC
(image de
borne
([RGB IN] )
Sortie des images
d’entrée dans la
borne [RGB IN] par la
borne de sortie RGB.
P. 5 9
(3)
(Déplacement)
Sélection d’un
choix d’OSD.
(8)
(Lampe de sélection
de l’image de borne
[RGB IN] )
S’allume quand
l’image de borne
[RGB IN] est
sélectionnée comme
image de sortie
(4)
(Décision)
Pour déterminer
un choix d’OSD.
(9)
BRIGHT
NESS
(lumino
sité)
Pour éclaircir
l’image caméra.
P. 5 8
(5)
Sélection
d’image
CAMERA
(image
caméra)
Sortie de l’image
caméra par la
borne de sortie.
P. 5 9
(10)
Pour assombrir
l’image caméra.
P. 5 8
(1)
(8)
(7)
(9) (10)
(6)
(5)
(2)(4)
(3)
