47
MISE
EN
MARCHE
Français
P
33~
P
64

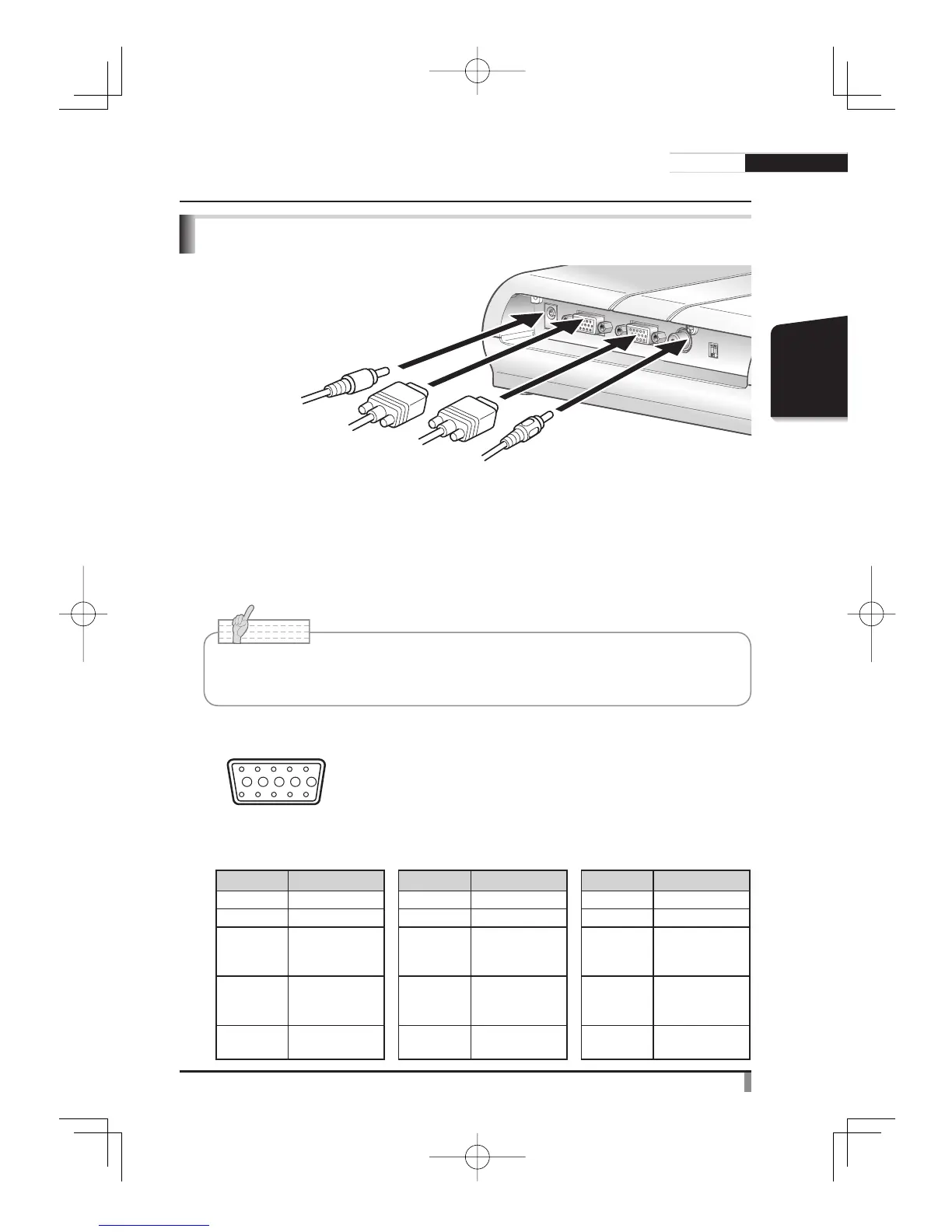

Branchement de l’adaptateur CA et du câble vidéo
(1) Branchement à une unité dotée d’un connecteur d’entrée RGB analogique
Brancher le câble RGB analogique fourni au connecteur [RGB OUT] du panneau arrière.
• L’image affichée peut être décalée du centre de l’écran. Dans un tel cas, régler
manuellement les positions horizontale et verticale à partir de l’appareil branché.
• Branchement à une unité doté d’un connecteur de sortie RGB analogique
(2) Branchement à une unité doté d’un connecteur de sortie RGB analogique
Brancher le câble RGB analogique fourni au connecteur [RGB IN] du panneau arrière.
Caractéristiques techniques du connecteur d’entrée RGB analogique de l’appareil
Affectation des signaux
109876
54321
15 14 13
Connecteur serré
DSUB 15P (femelle)
12 11
Signal vidéo :Analogique, 0,7 V (p-p) terminé 75Ω
Signal de synchronisation horizontale :Niveau TTL (polarité positive/négative)
Signal de synchronisation verticale :Niveau TTL (polarité positive/négative)
Affectation des broches
N° de broche
Nom
N° de broche
Nom
N° de broche
Nom
1
Signal vidéo (rouge)
6 GND (rouge) 11 GND
2
Signal vidéo (vert)
7 GND (vert) 12 N.C
3
Signal vidéo (bleu)
8 GND (bleu) 13
Signal de
synchronisation
horizontale
4 N.C 9 N.C 14
Signal de
synchronisation
verticale
5 GND(Mise à la
masse)
10 GND 15 N.C
(3) Connecteur VIDEO OUT
• Vers le moniteur d’un téléviseur
(2)
Connecteur RGB IN
• Vers un PC
(1)
Connecteur RGB OUT
• Vers le projecteur
• Vers le moniteur
d’un PC
(4) Connecteur DC IN 12V
• Vers une prise de courant
Note
• Lorsqu’on utilise un ordinateur individuel portatif muni d’une sélection de mode de
sortie externe, il faut régler le côté ordinateur portatif sur le mode de sortie externe
après avoir appuyé sur le bouton de fonctionnement manuel [PC] de cet appareil.
