1- CARACTÉRISTIQUES
Centrale de commande pour portails à battants 24 Vdc, puissance nominale 50 W + 50 W, pour interface encodeur de détection des obstacles et contrôle
de la vitesse avec récepteur intégré.
La centrale permet :
- de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture
- elle est équipée d'un système de reconnaissance des obstacles
- elle possède une LED pour le diagnostic des entrées
- une mémoire des données enregistrées extractible
- un récepteur intégré ayant une capacité de 200 radiocommandes à code fixe ou tournant
- un contrôle du courant pour la protection du moteur électrique.

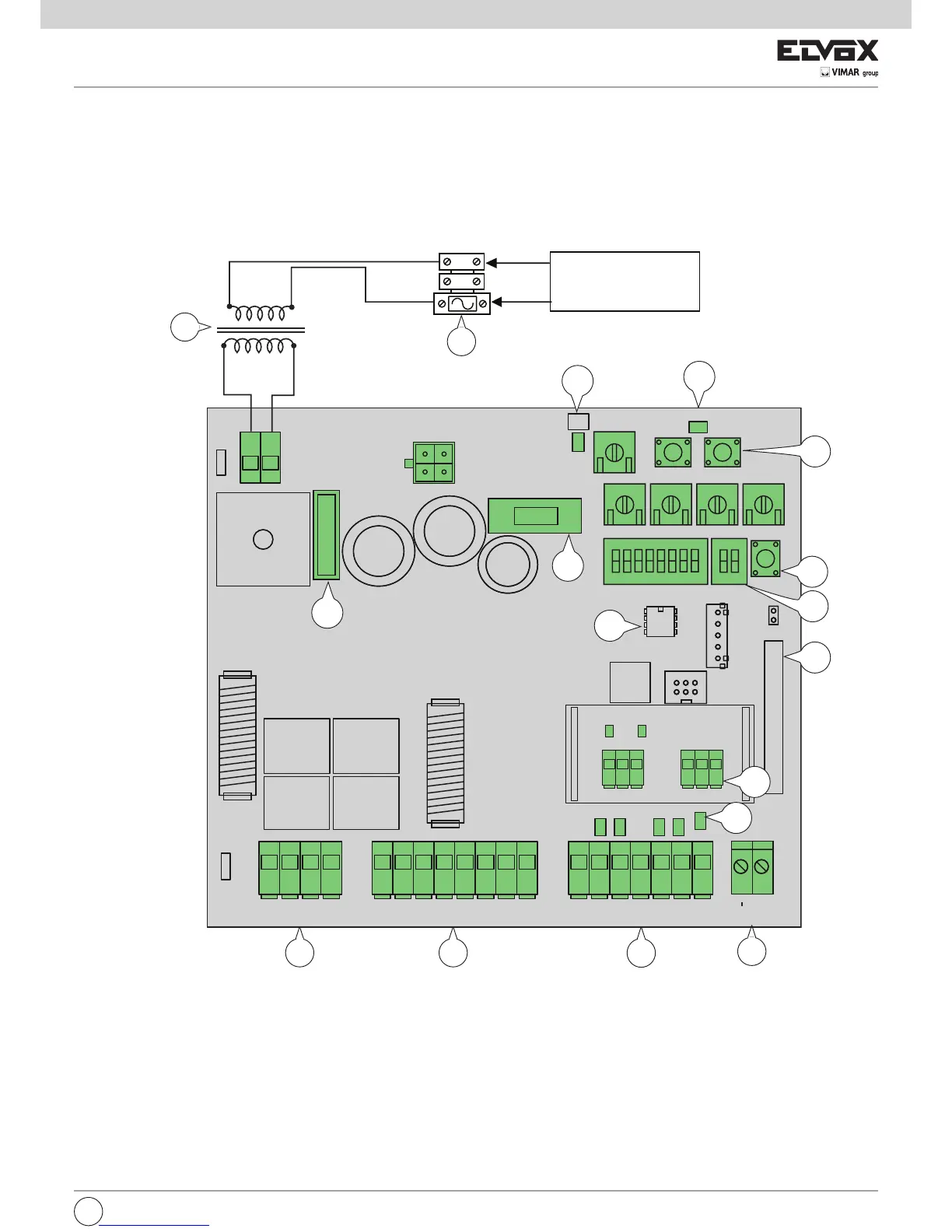

2- DESCRIPTION DE LA CENTRALE
Légende
1- Fusible primaire transformateur (2 A retardé)
2- Transformateur 230/120 Vac - 22 Vac
3- Fusible de protection du moteur 15 A
4- Fusible de protection des accessoires 3,15 A
5- LED d'alimentation du réseau
6- LED de diagnostic de la programmation
7- Bouton de commande APCH
8- Bouton de programmation
9- Mémoire externe
10- Module radio
11- LED de diagnostic des entrées
12- Borne de raccordement de l'antenne
13- Dip switch fonctions
14- Interface encodeur
15- Borne extractible pour la raccordement des entrées de commande et de sécurité
16- Borne extractible pour la raccordement de la sortie serrure électrique, alimentation des accessoires, clignotant, sortie du second canal radio et sortie du
voyant portail ouvert
17- Borne extractible pour la raccordement de la sortie moteur
Fig. 1
FR
20 A
CN4CN3CN2CN1 STPA
AC
ON ON
1 21 234 5 678
PT1
CN5
FST
VA2
VA1
SEC
TR5
P2 P3
TR1TR2 TR3TR4
FORZA M1 FORZA M2 V.RALL V.MAX
DIP1 DIP2
AP/CH
P1
JP5
U1
U2
CN8CN6
IBRIDO RX
IBRIDO RX
ENCM1ENCM2
Led
encM1
Led
encM2
APCH APED STOP FOTO
1234
5678
910111213141516171819
20 21
22 23 24 25 26 27
CN7
F1 (ATO)
F2 (5x20)
F 3.15A
DL6
DL7
