Elvox RS07 - 3- Αξιολόγηση Κινδύνων; 4- Ηλεκτρικές Καλωδιώσεις

72
3- ΑΞΙΟΛΟΓΗΣΗ ΚΙΝΔΎΝΩΝ

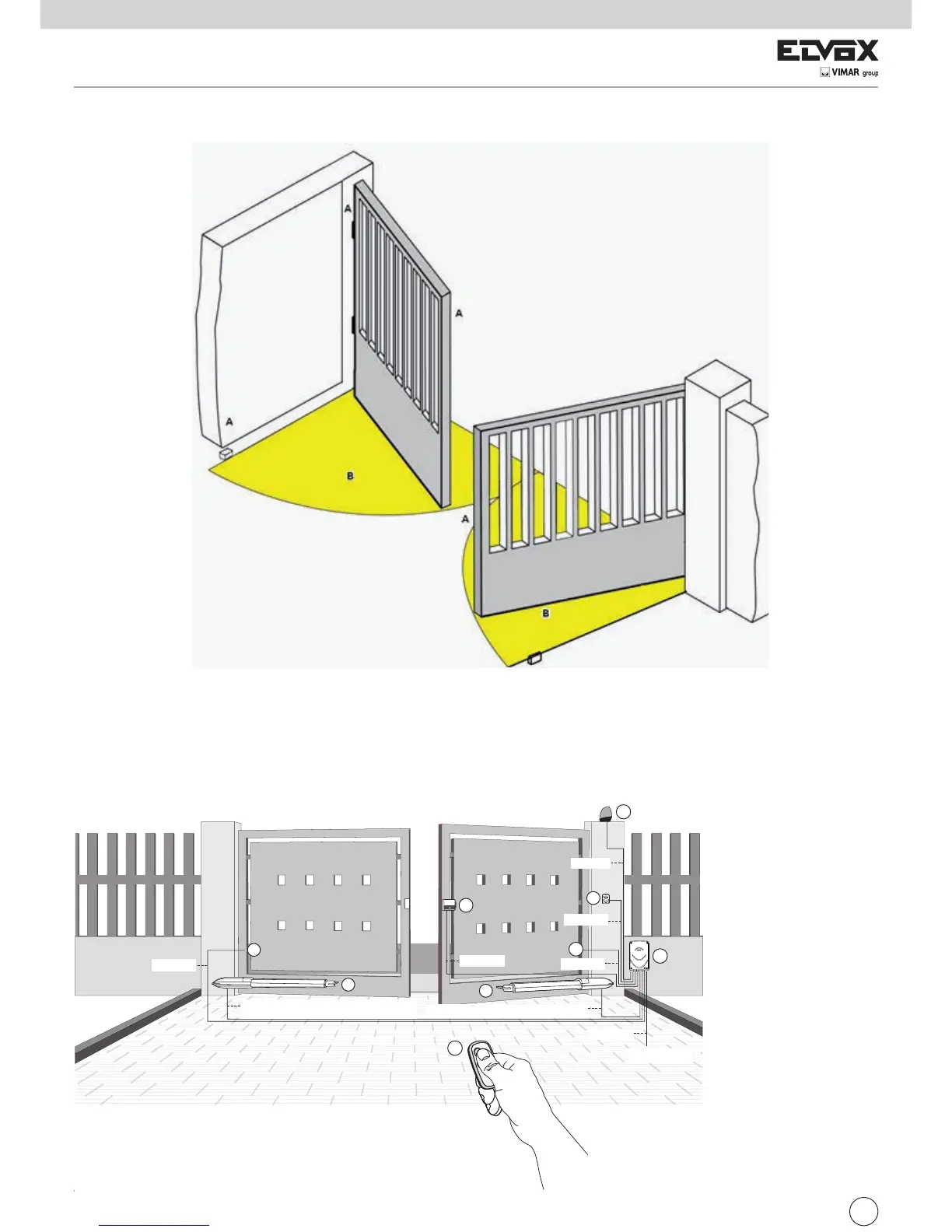

Πριν ξεκινήσετε την εγκατάσταση του αυτοματισμού, πρέπει να αξιολογήσετε όλα τα πιθανά επικίνδυνα σημεία που υπάρχουν κατά την κίνηση της
καγκελόπορτας. Στην εικόνα επισημαίνονται ορισμένα επικίνδυνα σημεία της ανοιγόμενης καγκελόπορτας.
Πριν από την έναρξη της εγκατάστασης, πρέπει να ελέγξετε το σύστημα στήριξης της καγκελόπορτας, εάν υπάρχουν μηχανικοί τερματικοί
διακόπτες και εάν βρίσκονται σε καλή κατάσταση.
4- ΗΛΕΚΤΡΙΚΕΣ ΚΑΛΩΔΙΩΣΕΙΣ
Προδιαμόρφωση εγκατάστασης
Εικ. 2
Εικ. 3
Λεζάντα
A - Γραμμικός εκκινητής
B - Κεντρική μονάδα ελέγχου
C - Φλας
D - Τηλεχειριστήριο 2 καναλιών
E - Ζεύγος φωτοκυττάρων
F - Επιλογέας
G - Ηλεκτρική κλειδαριά
2x0,5 mm
2
2x1 mm
2
3x0,5 mm
2
4x0,5 mm
2
2x0,5 mm
2
2x2,5 mm
2
+3x0,5 mm
2
(κωδικοποιητής)
2x2,5 mm
2
+3x0,5 mm
2
(κωδικοποιητής)
3x0,5 mm
2
230/120 V c.a.
C
B
E
E
A
A
D
F
G
EL
