Elvox RS07 - 3- Évaluation des Risques; 4- Câblages Électriques

30

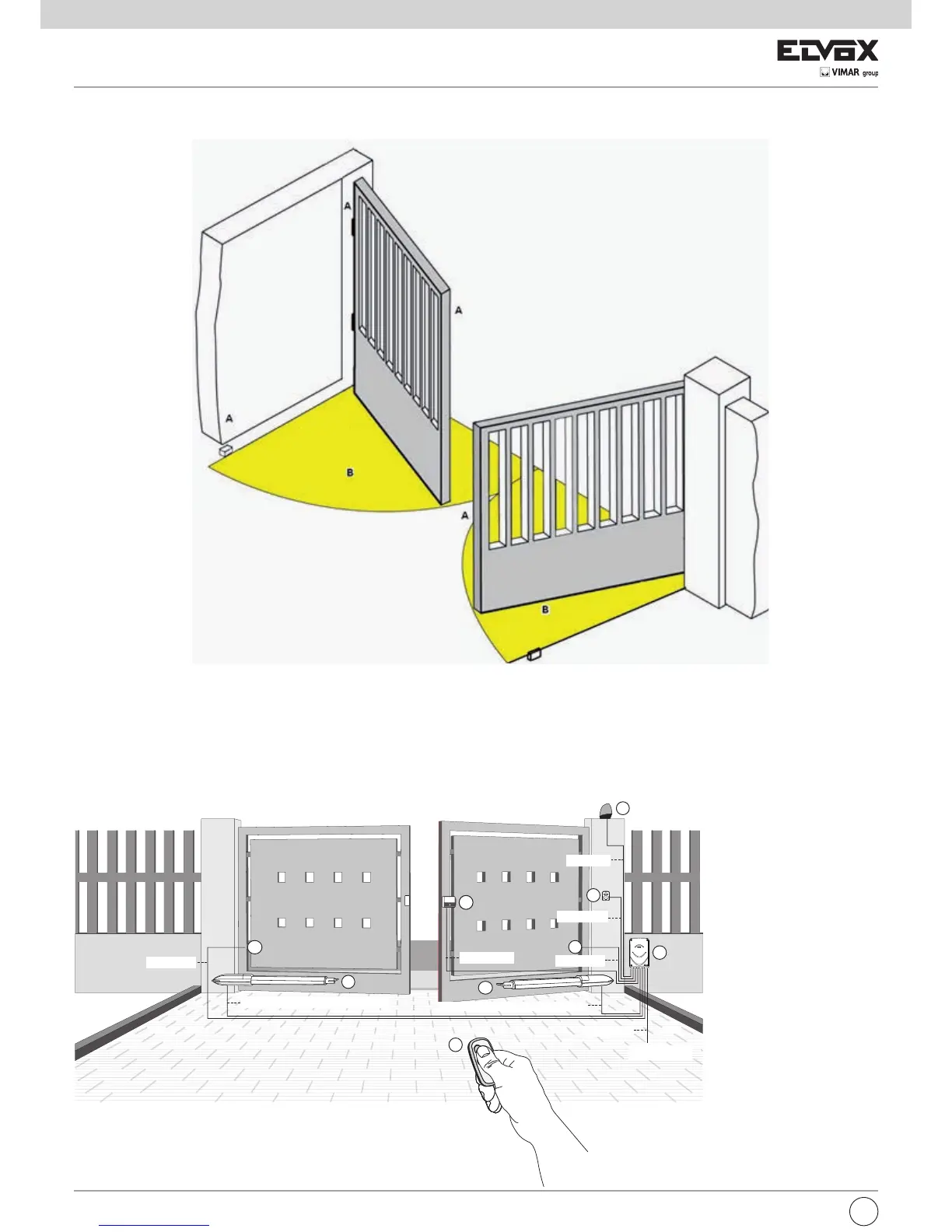

3- ÉVALUATION DES RISQUES
Avant de commencer l'installation de l'automatisme, évaluer les points de danger potentiels liés au mouvement du portail (la figure montre quelques-uns
des points de danger du portail à battants).
Avant de commencer l'installation, vérifier la présence des arrêts mécaniques, leur état et le système de soutien du portail.
4- CÂBLAGES ÉLECTRIQUES
Préparation de l'installation
Fig. 2
Fig. 3
Légende
A - Opérateur linéaire
B - Centrale de commande
C - Clignotant
D - Radiocommande 2 canaux
E - Paire de cellules
photoélectriques
F - Sélecteur
G - Électroserrure
2 x 0,5 mm
2
2 x 1 mm
2
3 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
2 x 2,5 mm
2
+ 3 x 0,5 mm
2
(encodeur)
3 x 0,5 mm
2
230/120 Vac
C
B
E
E
A
A
D
F
G
2 x 2,5 mm
2
+ 3 x 0,5 mm
2
(encodeur)
FR
