56 789101112
1234
M
M
-
+
- -
-
+
31

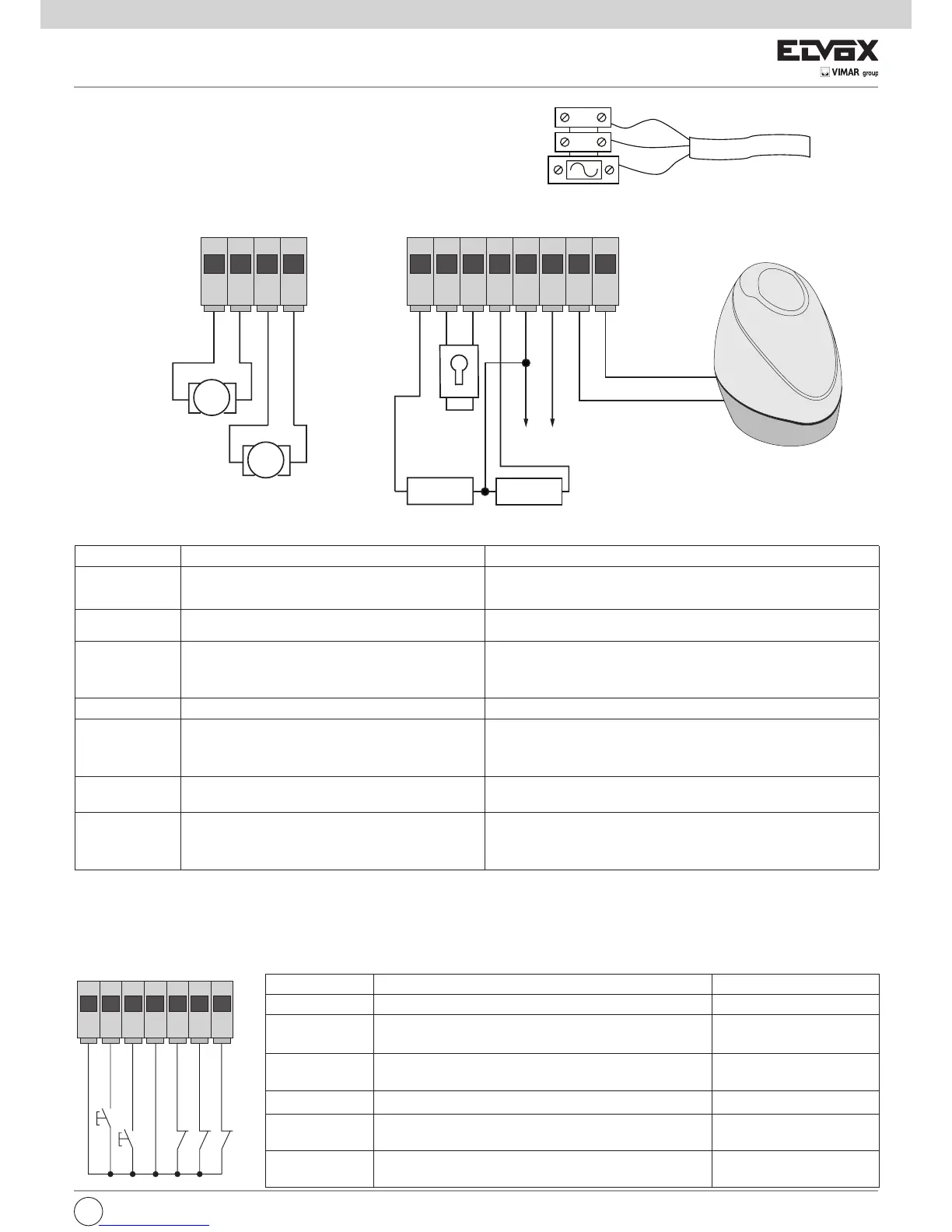

Préparation de l'installation
4.1- Câblage de la ligne d'alimentation
Le compartiment du transformateur abrite une borne avec fusible de
protection 2 A ; brancher la phase au pôle qui correspond au fusible.
4.2 - Câblage clignotant, éclairage de courtoisie et voyant de signalisation du mouvement du portail
24 Vdc, 15 W max
24 Vdc, 120 mA max
Éclairage de courtoisie ou second canal radio
24 Vdc, 120 mA max
Voyant de signalisation du mouvement du portail
Sortie d'alimentation des accessoires
24 Vdc, 300 mA max
Électroserrure
Fig. 5
4.3- Raccordement des entrées
La centrale est livrée avec les entrées normalement fermées et shuntées (STOP, FOTO ET STPA) ; supprimer le pont de l'entrée que l'on souhaite utiliser.
Numéro borne Description Fonction
1-2 Sortie d'alimentation du moteur électrique 1
(piétons)
Sortie de commande du moteur électrique 1 à 24 Vdc, puissance nominale
50 W (1 ouverture, 2 fermeture)
3-4 Sortie d'alimentation du moteur électrique 2 Sortie de commande du moteur électrique 2 à 24 Vdc, puissance nominale
50 W (3 ouverture, 4 fermeture)
5-9 Éclairage de courtoisie ou second canal radio
Sortie 24 Vdc, charge maximale 120 mA ; peut être programmée comme
sortie temporisée (100 secondes) ou sortie second canal radio ; voir dip
switch numéro 6 (5 = GND, 2can/9 = + 24 Vdc)
6-7 Sortie commande électroserrure Sortie électroserrure 12 Vac, maximum 15 VA
8-9 Sortie de signalisation du mouvement du portail Sortie de signalisation du mouvement du portail ; clignote lentement
pendant l’ouverture, allumée fixe quand le portail est ouvert, clignote
rapidement pendant la fermeture, éteinte quand le portail est fermé (8 =
GND commandée, 9 = + 24 Vdc permanente ; charge maximale 120 mA)
9-10 Sortie d'alimentation des accessoires Sortie 24 Vdc, maximum 300 mA, pour alimentation des cellules
photoélectriques et des accessoires (9 = + 24 Vdc, 10 = GND)
11-12 Sortie pour clignotant Sortie 24 Vdc, charge maximale 15 W pour clignotant (11 = GND clignotant,
12 = + 24 Vdc) ; si la fonction de fermeture automatique est active, le
clignotant reste allumé fixe pendant le temps de fermeture automatique.
Numéro borne Description Type d'entrée
13-16 Entrée de commande commune (GND permanente) _
14
Entrée de commande séquentielle pour la
commande de la course complète du portail
Normalement ouverte
15
Entrée de commande séquentielle pour la
commande de la course piétons du portail
Normalement ouverte
17 Entrée pour arrêt du portail Normalement fermée
18
Entrée cellule photoélectrique, active pendant la
fermeture du portail
Normalement fermée
19
Entrée bords et cellule photoélectrique interne active pendant
la fermeture et l'ouverture du portail
Normalement fermée
Moteur 1 Piétons
Moteur 2
La somme de l'absorption des sorties 2CAN, AUX et -VA ne doit pas dépasser 500 mA.
FR
13 14 15 16 17 18 19
COM
APCH
APED
COM
STOP
FOTO
STPA
neutro
fase
Terra
Réseau
Transformateur
Fig. 4
neutre
phase
