Elvox RS07 - 3- Risikobewertung; 4- Verkabelung

58
3- RISIKOBEWERTUNG

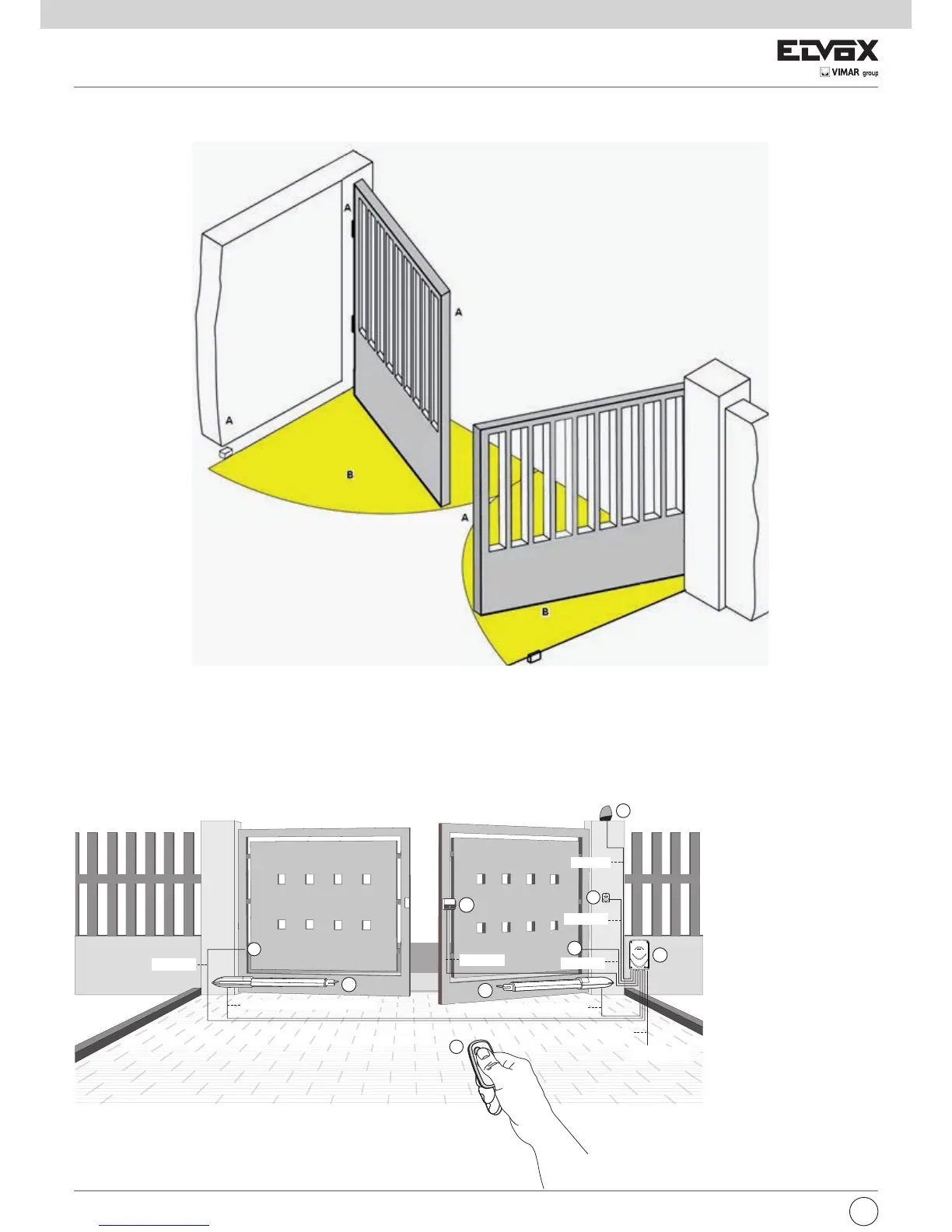

Vor Installation des Antriebs müssen alle möglichen Gefahrenstellen während der Bewegung des Tors bewertet werden, die Abbildung zeigt einige Ge-
fahrenstellen an einem Flügeltor.
Vor der Installation den Einbau und die Robustheit der mechanischen Anschläge sowie die Stützsysteme des Tors überprüfen.
4- VERKABELUNG:
Anlagenauslegung
Abb. 2
Legende
A - Linearantrieb
B - Steuergerät
C - Blinkleuchte
D - 2-Kanal-Funkfernsteue-
rung
E - Lichtschrankenpaar
F - Schlüsselschalter
G - Elektroschloss
2x0,5 mm
2
2x1 mm
2
3x0,5 mm
2
4x0,5 mm
2
2x0,5 mm
2
2x2,5 mm
2
+3x0,5 mm
2
(Encoder)
2x2,5 mm
2
+3x0,5 mm
2
(Encoder)
3x0,5 mm
2
230/120 Vac
C
B
E
E
A
A
D
F
G
DE
