3- EVALUACIÓN DE RIESGOS

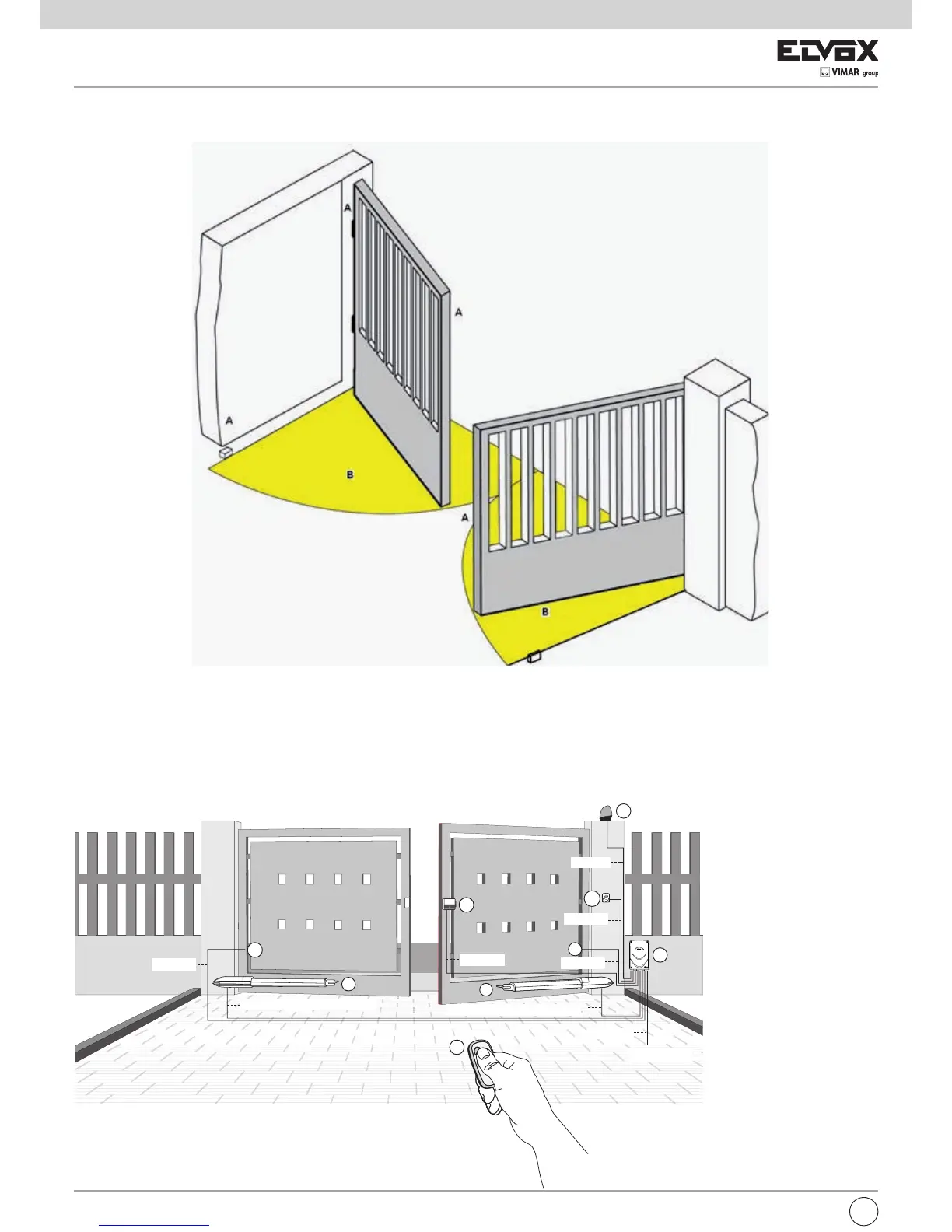

Antes de empezar a montar el automatismo, es necesario evaluar todos los posibles puntos de peligro durante la maniobra de la cancela: en la figura se
indican algunos puntos de peligro de la cancela batiente.
Antes de comenzar el montaje, es necesario comprobar la presencia de los topes mecánicos, su resistencia y el sistema de soporte de la cancela.
4- CABLEADOS ELÉCTRICOS
Preinstalación
Fig. 2
Fig. 3
Leyenda
A - Actuador para cancelas
batientes
B - Centralita de mando
C - Luz de destellos
D - Emisor 2 canales
E - Pareja de fotocélulas
F - Selector
G - Electrocerradura
2x0,5 mm
2
2x1 mm
2
3x0,5 mm
2
4x0,5 mm
2
2x0,5 mm
2
2x2,5 mm
2
+3x0,5 mm
2
(encoder)
2x2,5 mm
2
+3x0,5 mm
2
(encoder)
3x0,5 mm
2
230/120 Vac
C
B
E
E
A
A
D
F
G
