9 - STÖRUNGEN UND ABHILFEN
Störung Ursache Abhilfe
Antrieb außer Betrieb Stromausfall
Sicherungen durchgebrannt
Steuer- und Sicherheitseingänge unwirksam
Schalter der Versorgungsleitung überprüfen
Sicherungen durch gleichwertige ersetzen
Die Diagnose-LEDs (STOP, STPA und FOTO
müssen erleuchtet sein)
Funkfernsteuerungen können nicht gespeichert
werden
Sicherheiten geöffnet
Batterien der Funkfernsteuerung entladen
Funkfernsteuerungen mit der ersten
gespeicherten nicht kompatibel
Speicher ist gesättigt
Die Diagnose-LEDs (STOP, STPA und FOTO
müssen erleuchtet sein)
Batterien austauschen
Die erste gespeicherte Funkfernsteuerung
konfiguriert das Steuergerät dahingehend,
entweder nur Funkfernsteuerungen mit
Rollingcode oder mit Dip-Schaltern zu speichern.
Mindestens eine Funkfernsteuerung löschen oder
einen externen Empfänger hinzufügen (maximale
Kapazität 200 Funkfernsteuerungen)
Der Antrieb startet, stoppt und kehrt die
Bewegungsrichtung um
Unzureichendes Motordrehmoment Kraft mittels Trimmer TR1 für Motor M1 und mit-
tels Trimmer TR2 für M2 erhöhen
Beim Abbremsen stoppt das Tor und kehrt um Zu niedrige Abbremsgeschwindigkeit Den Wert von Trimmer TR3 erhöhen
Die Bewegung einer der 2 Motoren erfolgt um-
gekehrt
Falsche Verkabelung Verkabelung der Motoren überprüfen
(1= öffnet M1/2= schließt M1/3= öffnet M2/ 4=
schließt M2)
Bei der Einstellung startet der Motor M1 und
stoppt nach 1 Sekunde
Verkabelung des Encoders 1 mit Encoder 2 ver-
tauscht
Verkabelung der Encoder überprüfen
Mit dem Elektroschloss kann der Motor 1 nicht
in Öffnungsrichtung starten oder schließt nicht
vollständig
Elektroschloss wird nicht entriegelt Dip-Schalter 2-1 auf ON stellen (Verriegelungs-/
Entriegelungsfunktion Elektroschloss)

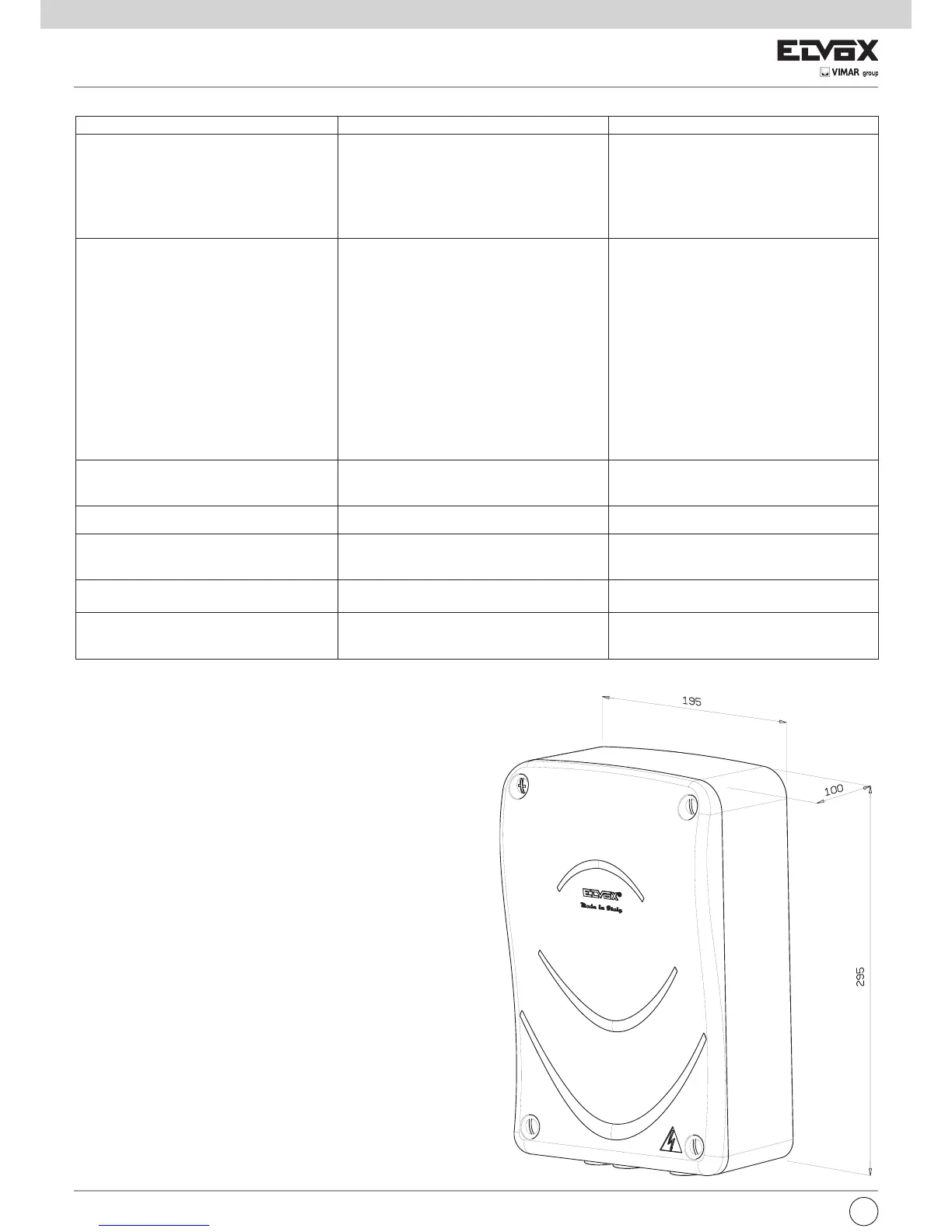

Außenmaße des Steuergeräts:
10 - MECHANISCHE INSTALLATION:
Für eine korrekte Installation die Box an einem sicheren und
witterungsgeschützten Ort befestigen. Zur Wandbefestigung der Box
die 4 Plastikschrauben entfernen und den Deckel öffnen.
