1- MERKMALE
Steuergerät für 24 Vdc Flügeltorantriebe mit Nennleistung 50 W + 50 W, vorgesehen für Encoder-Schnittstelle zur Erfassung von Hindernissen und
Geschwindigkeitsregelung und integrierten Empfänger.
Funktionen und Ausstattung des Steuergeräts:
- individuelle Einstellung von Bremsweg und -geschwindigkeit beim Öffnen sowie Schließen
- System zur Hinderniserkennung
- Diagnose-LED der Eingänge
- Abnehmbarer Datenspeicher
- Integrierter Empfänger mit Kapazität von 200 Funkfernsteuerungen (Festcode oder Rollingcode)
- Stromregelung für den Schutz des Elektromotors

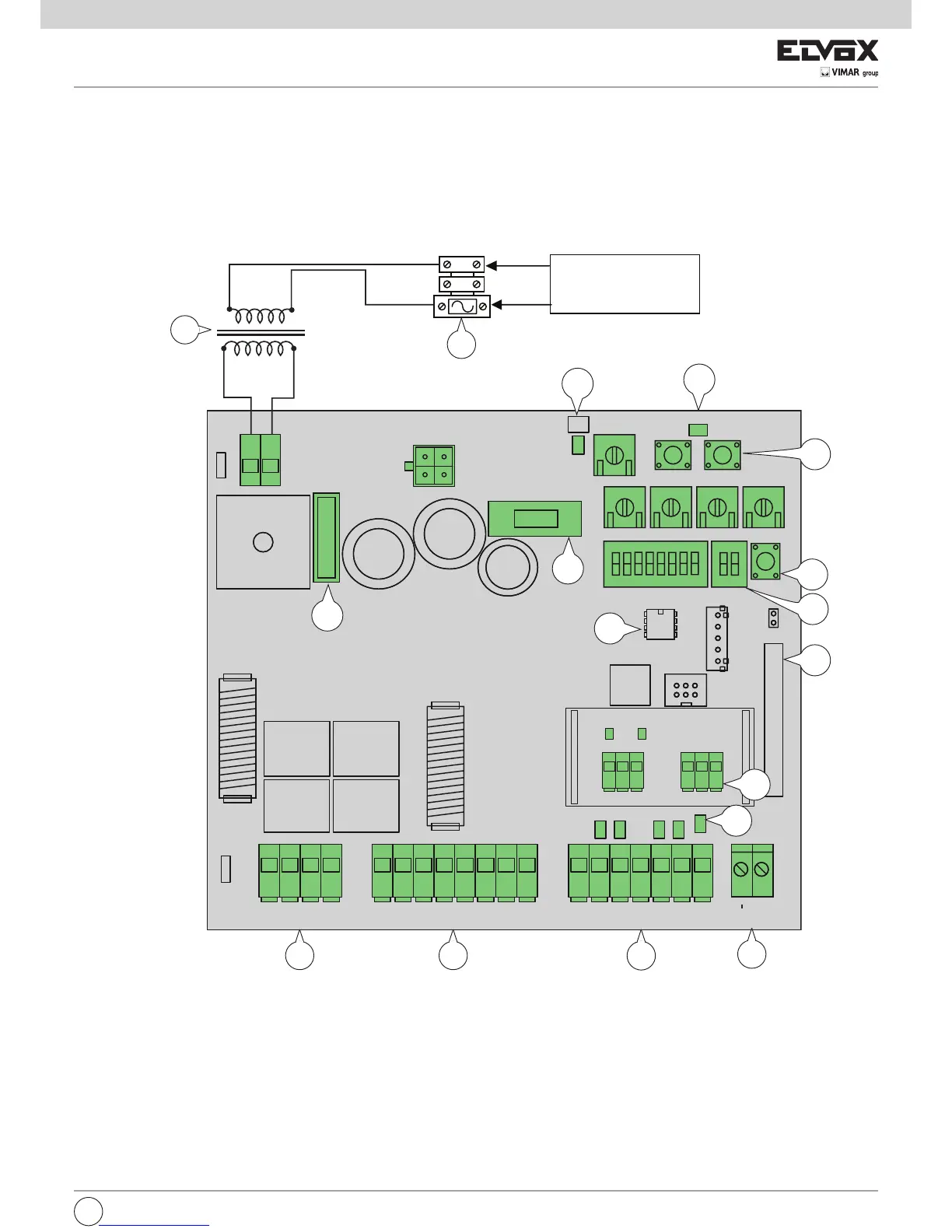

2- BESCHREIBUNG DES STEUERGERÄTS
Legende:
1- Hauptsicherung Transformator (2 A verzögert)
2- Transformator 230/120 Vac - 22 Vac
3- Sicherung des Motors 15 A
4- Sicherung des Zubehörs 3,15 A
5- LED anliegende Netzspannung
6- LED Diagnose Programmierung
7 Bedientaste ÖFFN/SCHL
8- Tasten für Programmierung
9- Externer Speicher
10- Funkmodul
11- LED Diagnose Eingänge
12- Anschlussklemme für Antenne
13- Dip-Schalter für Funktionen
14- Encoder-Schnittstelle
15- Ausziehbare Anschlussklemme für Steuereingänge und Sicherheiten
16- Ausziehbare Anschlussklemme für Elektroschloss-Ausgang, Zubehörversorgung, Blinkleuchte, Ausgang zweiten Funkkanal und Ausgang für
Anzeigelampe Tor offen
17- Anschlussklemme für Motorausgang
Abb. 1
DE
20 A
CN4CN3CN2CN1 STPA
AC
ON ON
1 21 234 5 678
PT1
CN5
FST
VA2
VA1
SEC
TR5
P2 P3
TR1TR2 TR3TR4
FORZA M1 FORZA M2 V.RALL V.MAX
DIP1 DIP2
AP/CH
P1
JP5
U1
U2
CN8CN6
IBRIDO RX
IBRIDO RX
ENCM1ENCM2
Led
encM1
Led
encM2
APCH APED STOP FOTO
1234
5678
910111213141516171819
20 21
22 23 24 25 26 27
CN7
F1 (ATO)
F2 (5x20)
F 3.15A
DL6
DL7
