1- ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κεντρική μονάδα για τον έλεγχο ανοιγόμενης καγκελόπορτας 24Vdc με ονομαστική ισχύ 50 W + 50 W, η οποία διαθέτει interface κωδικοποιητή που
χρησιμοποιείται για την ανίχνευση εμποδίων και τον έλεγχο της ταχύτητας και ενσωματωμένο δέκτη.
Η κεντρική μονάδα διαθέτει:
- δυνατότητα προσαρμογής του χώρου και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο
- σύστημα αναγνώρισης εμποδίων
- λυχνίες LED για το διαγνωστικό έλεγχο των εισόδων
- αφαιρούμενη μνήμη αποθηκευμένων δεδομένων
- ενσωματωμένο δέκτη με χωρητικότητα 200 τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)
- δυνατότητα ελέγχου ρεύματος για προστασία του ηλεκτρικού κινητήρα
2- ΠΕΡΙΓΡΑΦΗ ΚΕΝΤΡΙΚΗΣ ΜΟΝΑΔΑΣ

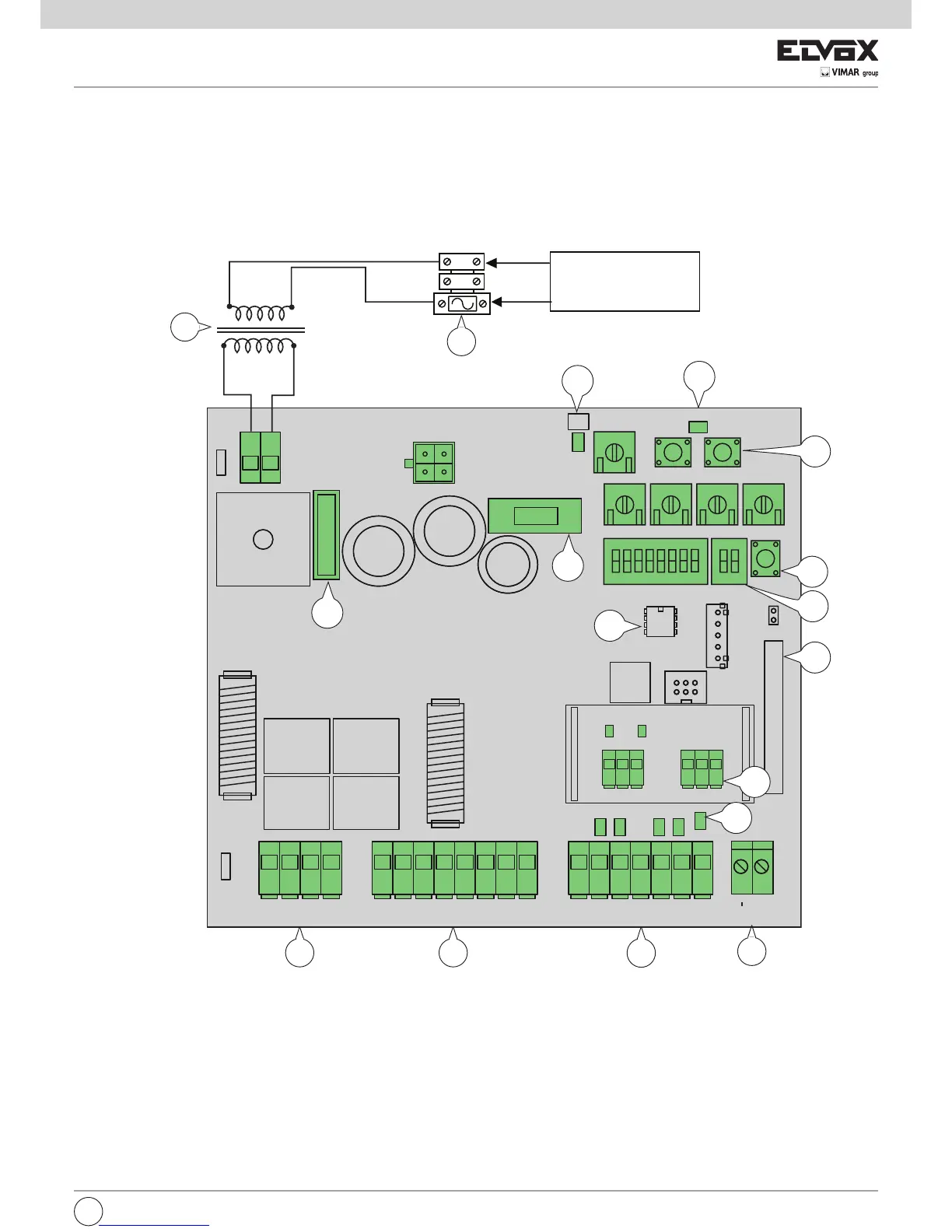

Λεζάντα:
1- Κύρια ασφάλεια μετασχηματιστή (2 A με καθυστέρηση)
2- Μετασχηματιστής 230/120 Vac - 22 Vac
3- Ασφάλεια προστασίας κινητήρα 15 A
4- Ασφάλεια προστασίας εξαρτημάτων 3,15 A
5- Λυχνία Led παροχής τροφοδοσίας δικτύου
6- Λυχνία Led διαγνωστικού ελέγχου προγραμματισμού
7- Μπουτόν ελέγχου AP/CH
8- Μπουτόν για προγραμματισμό
9- Εξωτερική μνήμη
10- Μονάδα τηλεχειρισμού
11- Λυχνία Led διαγνωστικού ελέγχου εισόδων
12- Επαφή κλέμας για σύνδεση κεραίας
13- Dip switch λειτουργιών
14- Interface κωδικοποιητή
15- Αφαιρούμενη επαφή κλέμας για τη σύνδεση των εισόδων ελέγχου και ασφαλείας
16- Αφαιρούμενη επαφή κλέμας για τη σύνδεση της εξόδου ηλεκτρικής κλειδαριάς, τροφοδοσίας εξαρτημάτων, φλας, της δεύτερης εξόδου καναλιού
τηλεχειριστηρίου και της εξόδου για λυχνία ανοικτής καγκελόπορτας
17- Αφαιρούμενη επαφή κλέμας για σύνδεση της εξόδου κινητήρα
