43

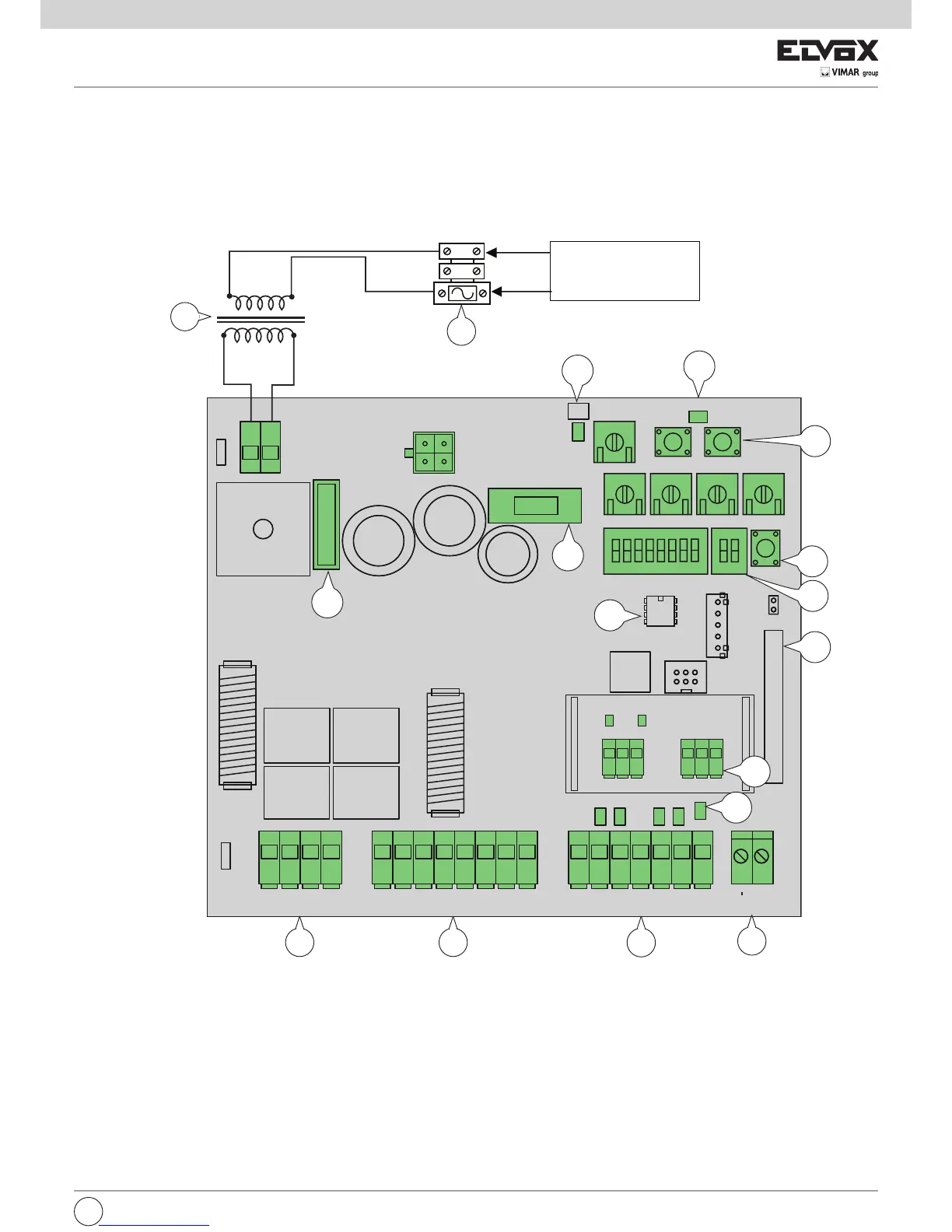

Leyenda:
1- Fusible primario transformador (2 A retardado)
2- Transformador 230/120 Vac - 22 Vac
3- Fusible protección motor 15 A
4- Fusible protección accesorios 3,15 A
5- Led alimentación de red
6- Led diagnóstico programación
7- Pulsador de mando apertura/cierre
8- Pulsadores para programación
9- Memoria externa
10- Módulo radio
11- Led diagnóstico de entradas
12- Borne para conexión de antena
13- Conmutadores DIP funciones
14- Interfaz encoder
15- Borne extraíble para conexión de entradas de mando y seguridades
16- Borne extraíble para conexión de la salida de la cerradura eléctrica, alimentación para accesorios, luz de destellos, salida segundo canal de radio y
salida para piloto cancela abierta
17- Borne extraíble para conexión de salida motor
Fig. 1
ES
1- CARACTERÍSTICAS
Central para controlar cancelas batientes de 24 Vdc con potencia nominal de 50 W + 50 W, provista de interfaz encoder (utilizado para la detección de
obstáculos y el control de velocidad) y receptor integrado.
La central:
- permite personalizar el espacio y la velocidad de desaceleración para abrir y cerrar
- está provista de sistema de detección de obstáculos
- led para el diagnóstico de entradas
- memoria de datos memorizados extraíble
- receptor integrado con capacidad de 200 emisores (de codificación fija o rolling code)
- control de corriente para la protección del motor eléctrico.
2- DESCRIPCIÓN DE LA CENTRAL
20 A
CN4CN3CN2CN1 STPA
AC
ON ON
1 21 234 5 678
PT1
CN5
FST
VA2
VA1
SEC
TR5
P2 P3
TR1TR2 TR3TR4
FORZA M1 FORZA M2 V.RALL V.MAX
DIP1 DIP2
AP/CH
P1
JP5
U1
U2
CN8CN6
IBRIDO RX
IBRIDO RX
ENCM1ENCM2
Led
encM1
Led
encM2
APCH APED STOP FOTO
1234
5678
910111213141516171819
20 21
22 23 24 25 26 27
CN7
F1 (ATO)
F2 (5x20)
F 3.15A
DL6
DL7
2CAN
-SERR
AUX
+VA
-VA
-LAMP
+LAMP
COM1
APCH
APED
COM1
STOP
FOTO
STPA
ANT
APM1
CHM1
APM2
CHM2
+SERR
2
1
4
Fig. 1
17 16
15
12
14
8
3
9
11
7
10
5
6
13
Línea
alimentación
