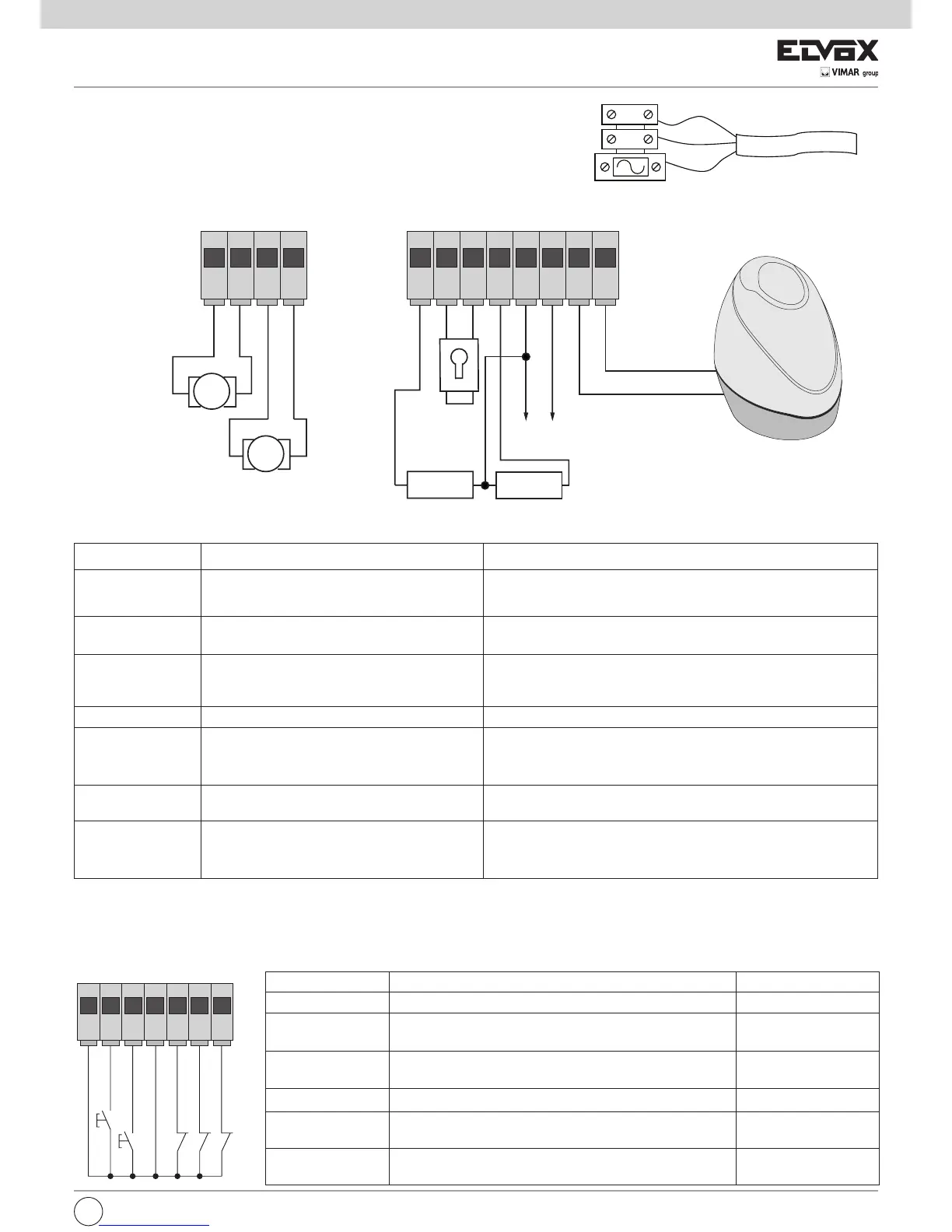

Preinstalación
4.1- Cableado de la línea de alimentación
En el interior del alojamiento del transformador hay un borne con
fusible de protección de 2 A (conecte la fase al polo correspondiente
al fusible).
4.2- Cableado de luz de destellos, luz de cortesía y piloto de señalización del movimiento de la cancela
24 Vdc 15 W máx
24 Vdc 120 mA máx
Luz de cortesía o segundo canal de radio
24 Vdc 120 mA máx
Piloto señalización movimiento cancela
Salida alimentación accesorios
24 Vdc 300 mA máx
Electrocerradura
Fig. 5
4.3- Conexiones de las entradas:
La central se suministra con las entradas normalmente cerradas puenteadas (STOP, FOTO y STPA) por lo que hay que retirar el puente de la entrada que
se desea utilizar.
Número de borne Descripción Función
1-2 Salida para alimentación del motor eléctrico 1
(peatonal)
Salida para el control del motor eléctrico 1, 24 Vdc, potencia nominal 50 W
(1 apertura, 2 cierre)
3-4 Salida para alimentación del motor eléctrico 2 Salida para el control del motor eléctrico 2, 24 Vdc, potencia nominal 50 W
(3 apertura, 4 cierre)
5-9 Luz de cortesía o segundo canal de radio Salida de 24 Vdc, carga máxima 120 mA, se puede programar como salida
temporizada (100 segundos) o salida del segundo canal de radio, véase el
conmutador DIP número 6 (5= GND, 2can/ 9= + 24 Vdc).
6-7 Salida para mando electrocerradura Salida para electrocerradura 12 Vac, máximo 15 VA
8-9 Salida señalización movimiento cancela Salida de señalización del movimiento de la cancela, parpadea lentamente
durante la apertura, está encendida fija con la cancela abierta, parpadea
rápidamente durante el cierre y está apagada con la cancela cerrada (8=
GND accionado, 9= + 24 Vdc permanente, carga máxima 120 mA)
9-10 Salida alimentación accesorios Salida de 24 Vdc, máximo 300 mA, para alimentación de fotocélulas y
accesorios (9 = + 24 Vdc, 10= GND)
11-12 Salida para luz de destellos Salida de 24 Vdc, carga máxima 15 W, para luz de destellos (11 = GND,
12 = + 24 Vdc); si la función del cierre automático está activada, la luz de
destellos permanece encendida con luz fija durante el tiempo de cierre
automático.
Número de borne Descripción Tipo de entrada
13-16 Común entradas de mando (GND permanente) _
14
Entrada de mando secuencial, para accionar la carrera completa
de la cancela
Normalmente abierta
15
Entrada de mando secuencial, para accionar la carrera peatonal
de la cancela
Normalmente abierta
17 Entrada para la parada de la cancela Normalmente cerrada
18 Entrada de la fotocélula, activada durante el cierre de la cancela Normalmente cerrada
19
Entrada de bordes o fotocélula interna, activada durante el cierre
y la apertura de la cancela
Normalmente cerrada
Motor 1 peatonal
Motor 2
La suma de las absorciones de las salidas 2CAN, AUX y -VA no debe ser superior a 500 mA.
