56 789101112
1234
M
M
59

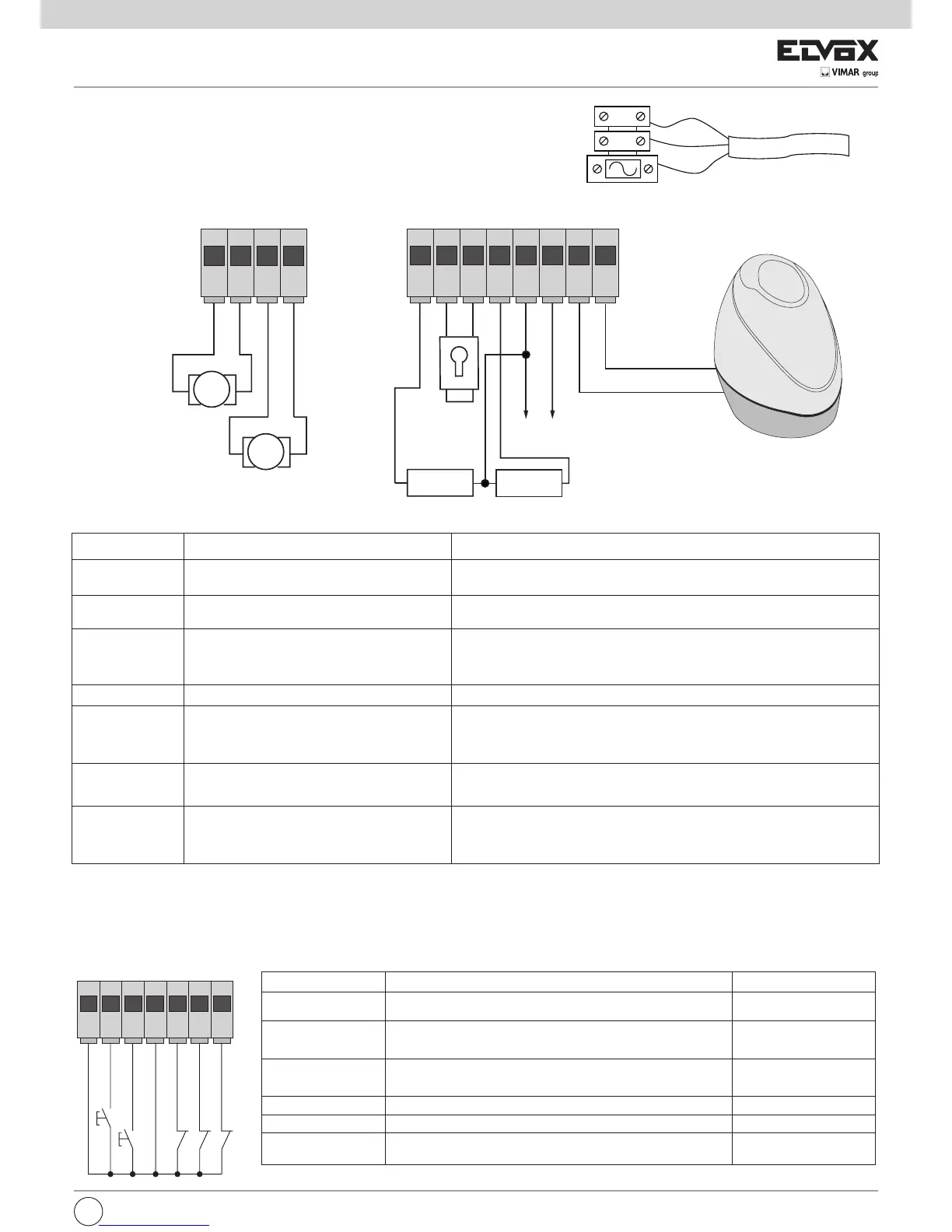

Anlagenauslegung
4.1- Verkabelung der Versorgungsleitung
In der Trafobox befindet sich eine Klemme mit 2 A Schutzsicherung (die
Phase ist an den der Sicherung entsprechenden Pol anzuschließen).
4.2- Verkabelung von Blinkleuchte, Komfortbeleuchtung und Anzeigelampe der Torbewegung
24 Vdc 15 W max.
24 Vdc 120 mA max.
Komfortbeleuchtung oder zweiten Funkkanal
24 Vdc 120mA max.
Anzeigelampe der Torbewegung
Ausgang für Zubehörversorgung
24 Vdc 300mA max.
Elektroschloss
Abb. 5
4.3- Eingangsanschlüsse:
Das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke (STOP, FOTO und STPA) geliefert, die Schaltbrücke von dem zu
verwendenden Eingang entfernen.
Klemmennummer Beschreibung Funktion
1-2 Ausgang für Versorgung Elektromotor 1
(Fußgänger-Öffnung)
Steuerausgang für Elektromotor 1 mit 24 Vd.c. Nennleistung 50 W (1 Öffnen, 2
Schließen)
3-4 Ausgang für Versorgung Elektromotor 2 Steuerausgang für Elektromotor 2 mit 24 Vd.c. Nennleistung 50 W (3 Öffnen, 4
Schließen)
5-9 Komfortbeleuchtung oder zweiten Funkkanal
Ausgang mit 24 Vdc max. Stromfestigkeit 120 mA, kann als
zeitgesteuerter Ausgang (100 Sekunden) oder Ausgang für zweiten
Funkkanal programmiert werden, siehe Dip-Schalter Nummer 6
(5 = GND, 2 can / 9 = + 24 Vdc).
6-7 Steuerausgang für Elektroschloss Ausgang für Elektroschloss mit 12 Vac max. Stromfestigkeit 15 VA
8-9 Ausgang für Anzeige der Torbewegung Ausgang für Anzeige der Torbewegung, blinkt beim Öffnen mit langsamen
Impulsen, ist bei offenem Tor erleuchtet, blinkt beim Schließen mit schnellen
Impulsen und ist bei geschlossenem Tor erloschen (8 = GND angesteuert, 9 = +
24 Vdc permanent, max. Stromfestigkeit 120 mA)
9-10 Ausgang für Zubehörversorgung Ausgang mit 24 Vdc max. Stromfestigkeit 300 mA für die
Versorgung von Lichtschranken und Zubehör (9 = + 24 Vdc,
10 = GND)
11-12 Ausgang für Blinkleuchte Ausgang mit 24 Vdc max. Stromfestigkeit 15 W für Blinkleuchte (11 = GND
blinkend, 12 = + 24 Vdc), ist die Funktion automatisches Schließen aktiviert,
bleibt die Blinkleuchte während der Zeit für automatisches Schließen permanent
erleuchtet.
Klemmennummer Beschreibung Eingangstyp
13-16 Gemeinsamer Kontakt Steuereingänge
(permanente Masse)
_
14 Sequenzieller Steuereingang für
die vollständige Bewegung des Tors
Schließer
15 Sequenzieller Steuereingang für
die Fußgänger-Bewegung des Tors
Schließer
17 Eingang für Torstopp Öffner
18 Eingang Lichtschranke, beim Schließen des Tors aktiviert Öffner
19 Eingang Kontaktleisten oder interne Lichtschranke, beim
Schließen und Öffnen des Tors aktiviert
Öffner
Motor 1 Fußgänger-Öffnung
Motor 2
Die Summe der Stromaufnahme der Ausgänge 2CAN, AUX und -VA darf 500 mA nicht übersteigen.
DE
-
+
- -
-
+
13 14 15 16 17 18 19
COM
APCH
APED
COM
STOP
FOTO
STPA
neutro
fase
Terra
Netz
Transformator
Abb. 4
Nulleiter
Phase
