56 789101112
1234
M
M

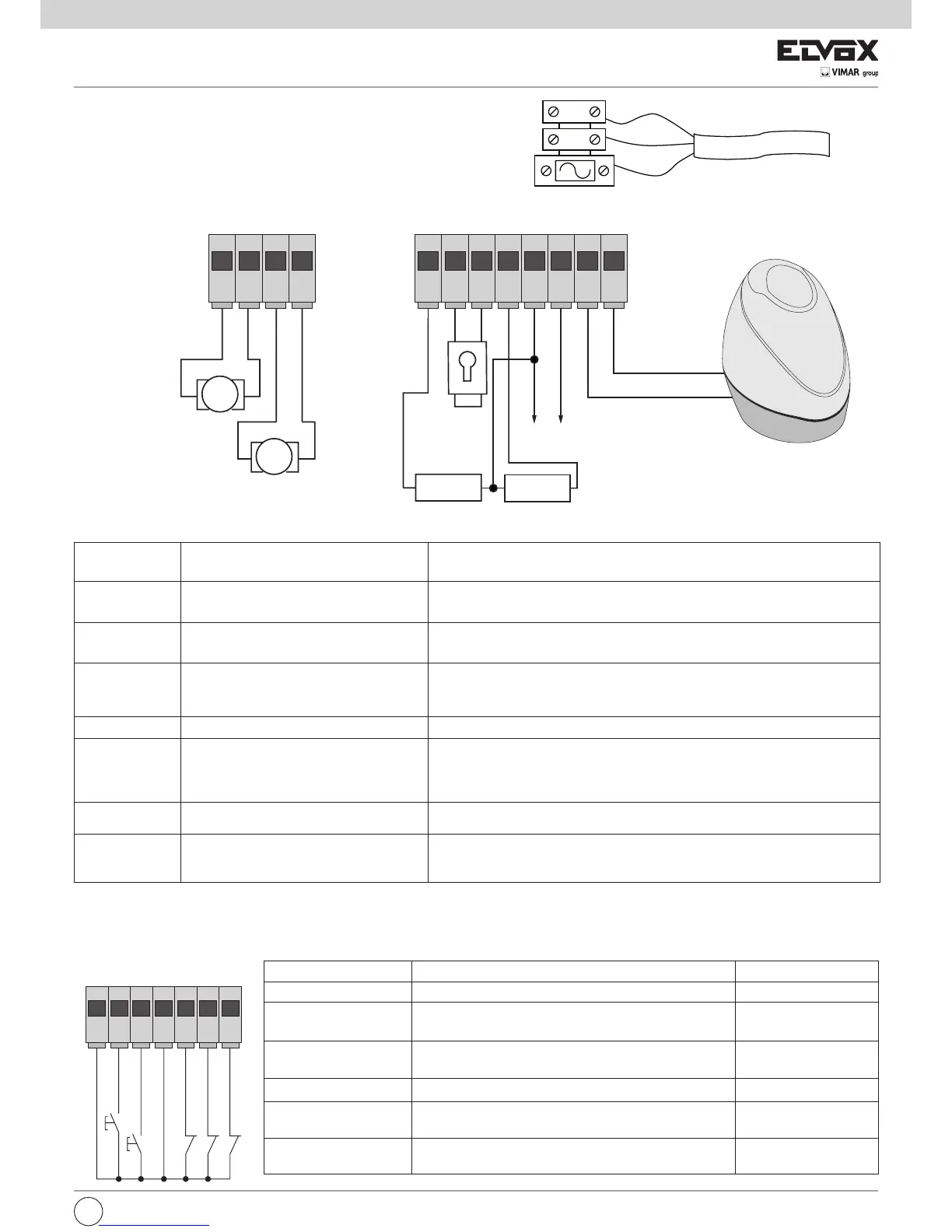

4.1- Καλωδίωση γραμμής τροφοδοσίας
Στο εσωτερικό του μετασχηματιστή υπάρχει μια επαφή κλέμας με
ασφάλεια προστασίας 2 A (συνδέστε τη φάση στον αντίστοιχο πόλο της
ασφάλειας).
4.2- Καλωδίωση φλας, βοηθητικού φωτός και λυχνίας επισήμανσης κίνησης καγκελόπορτας
24 Vdc 15 W το μέγ.
24 Vdc 120 mA το μέγ.
Βοηθητικό φως ή
δεύτερο κανάλι τηλεχειριστηρίου
24 Vdc 120mA το μέγ.
λυχνία επισήμανσης κίνησης
καγκελόπορτας
Έξοδος τροφοδοσίας εξαρτημάτων
24 Vdc 300mA το μέγ.
Ηλεκτρική
κλειδαριά
Εικ. 5
4.3- Συνδέσεις εισόδων:
η κεντρική μονάδα παρέχεται με γεφυρωμένες και κανονικά κλειστές εισόδους (STOP, FOTO ΚΑΙ STPA), αφαιρέστε τη γέφυρα από την είσοδο που πρόκειται
να χρησιμοποιήσετε.
Αριθμός
επαφής κλέμας
Περιγραφή Λειτουργία
1-2
Έξοδος για τροφοδοσία ηλεκτρικού
κινητήρα 1
(διέλευση πεζών)
Έξοδος για τον έλεγχο του ηλεκτρικού κινητήρα 1 24 Vdc με ονομαστική ισχύ
50 W (1 άνοιγμα, 2 κλείσιμο)
3-4
Έξοδος για τροφοδοσία ηλεκτρικού
κινητήρα 2
Έξοδος για τον έλεγχο του ηλεκτρικού κινητήρα 2 24 Vdc με ονομαστική ισχύ
50 W (3 άνοιγμα, 4 κλείσιμο)
5-9
Βοηθητικό φως ή δεύτερο κανάλι
τηλεχειριστηρίου
Έξοδος 24 Vdc με μέγιστο φορτίο 120 mA, μπορεί να ρυθμιστεί ως χρονικά
προγραμματισμένη έξοδος (100 δευτερόλεπτα) ή ως έξοδος δεύτερου καναλιού
τηλεχειριστηρίου, βλ. dip switch αρ. 6 (5= GND, 2can/ 9= + 24 Vdc).
6-7 Έξοδος για έλεγχο ηλεκτρικής κλειδαριάς Έξοδος για ηλεκτρική κλειδαριά 12 Vac με μέγιστο φορτίο 15 VA
8-9
Έξοδος επισήμανσης κίνησης
καγκελόπορτας
Έξοδος επισήμανσης κίνησης καγκελόπορτας, η λυχνία αναβοσβήνει αργά κατά
το άνοιγμα, είναι αναμμένη όταν η καγκελόπορτα είναι ακίνητη στην ανοικτή θέση,
αναβοσβήνει γρήγορα κατά το κλείσιμο και είναι σβηστή όταν η καγκελόπορτα είναι
κλειστή (8= ελεγχόμενο GND, 9 = μόνιμο + 24 Vdc, μέγιστο φορτίο 120 mA)
9-10 Έξοδος τροφοδοσίας εξαρτημάτων
Έξοδος 24 Vdc με μέγιστο φορτίο 300 mA για την τροφοδοσία των φωτοκυττάρων και
των εξαρτημάτων (9 = + 24 Vdc, 10= GND)
11-12 Έξοδος για φλας
Έξοδος 24 Vdc με μέγιστο φορτίο 15 W για φλας (11= GND φλας, 12= + 24 Vdc) , εάν
η λειτουργία αυτόματου κλεισίματος είναι ενεργοποιημένη, το φλας συνεχίζει να ανάβει
σταθερά κατά το διάστημα αυτόματου κλεισίματος.
Αριθμός επαφής κλέμας Περιγραφή Τύπος εισόδου
13-16 Κοινή επαφή κλέμας εισόδων ελέγχου (μόνιμο GND) _
14
Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο
της πλήρους διαδρομής της καγκελόπορτας
Κανονικά ανοικτή
15
Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο
της διαδρομής της καγκελόπορτας για διέλευση πεζών
Κανονικά ανοικτή
17 Είσοδος για διακοπή της κίνησης της καγκελόπορτας Κανονική κλειστή
18
Είσοδος φωτοκυττάρου, ενεργή κατά το
κλείσιμο της καγκελόπορτας
Κανονική κλειστή
19
Είσοδος άκρων ή εσωτερικού φωτοκυττάρου, ενεργή κατά το
κλείσιμο και το άνοιγμα της καγκελόπορτας
Κανονική κλειστή
Κινητήρας 1 για
διέλευση πεζών
Κινητήρας 2
Το άθροισμα των απορροφήσεων των εξόδων 2CAN, AUX και -VA δεν πρέπει να υπερβαίνει τα 500mA.
EL
- + - -
-
+
13 14 15 16 17 18 19
COM
APCH
APED
COM
STOP
FOTO
STPA
Δίκτυο
Μετασχηματιστής
Εικ. 4
neutro
fase
Terra
ουδέτερη
φάση
