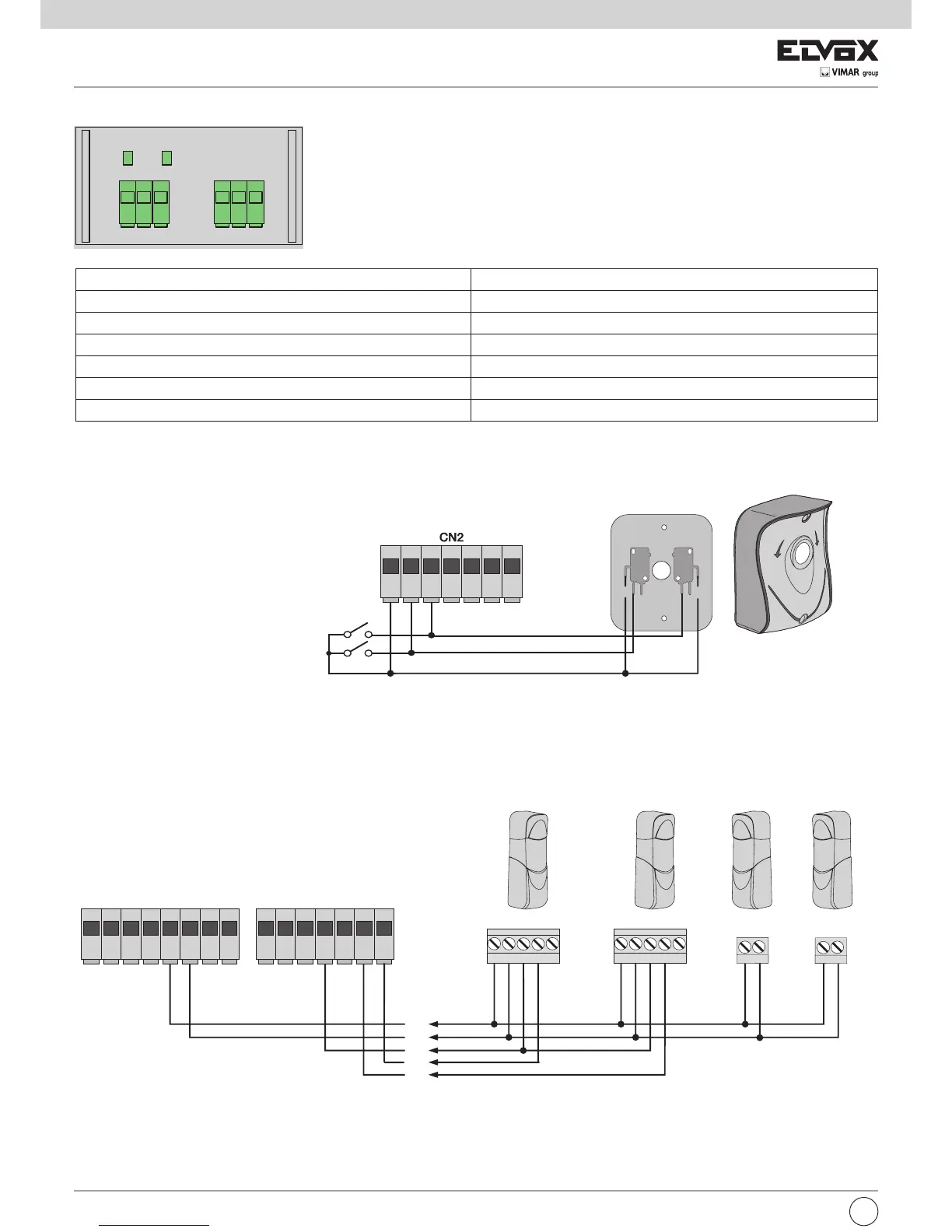

4.4- Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί
Επαφές κανονικά ανοικτές (οι κόκκινες λυχνίες LED AP/CH ή APED ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδεσης):
4.5- Σύνδεση φωτοκυττάρων
Επαφή κανονικά κλειστή (όταν τα φωτοκύτταρα δεν είναι ενεργοποιημένα, η λυχνία LED FOTO και η λυχνία LED STPA πρέπει να είναι αναμμένες).
Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM., FOTO και STPA. Πρέπει να τηρείτε την πολικότητα για την τροφοδοσία των φωτοκυττάρων:
Εικ. 6
Εικ. 7
Σύνδεση κωδικοποιητή
Αριθμός επαφής κλέμας Περιγραφή
22 Είσοδος σήματος κωδικοποιητή κινητήρα 1
23 Αρνητική τροφοδοσία κωδικοποιητή κινητήρα 1
24 Θετική τροφοδοσία κωδικοποιητή κινητήρα 1
25 Είσοδος σήματος κωδικοποιητή κινητήρα 2
26 Αρνητική τροφοδοσία κωδικοποιητή κινητήρα 2
27 Θετική τροφοδοσία κωδικοποιητή κινητήρα 2
Πλακέτα interface κωδικοποιητή
EL
COM COM
N.O. N.O.N.C. N.C.
13 14 15 16 17 18 19
RX1
+-CNCN
