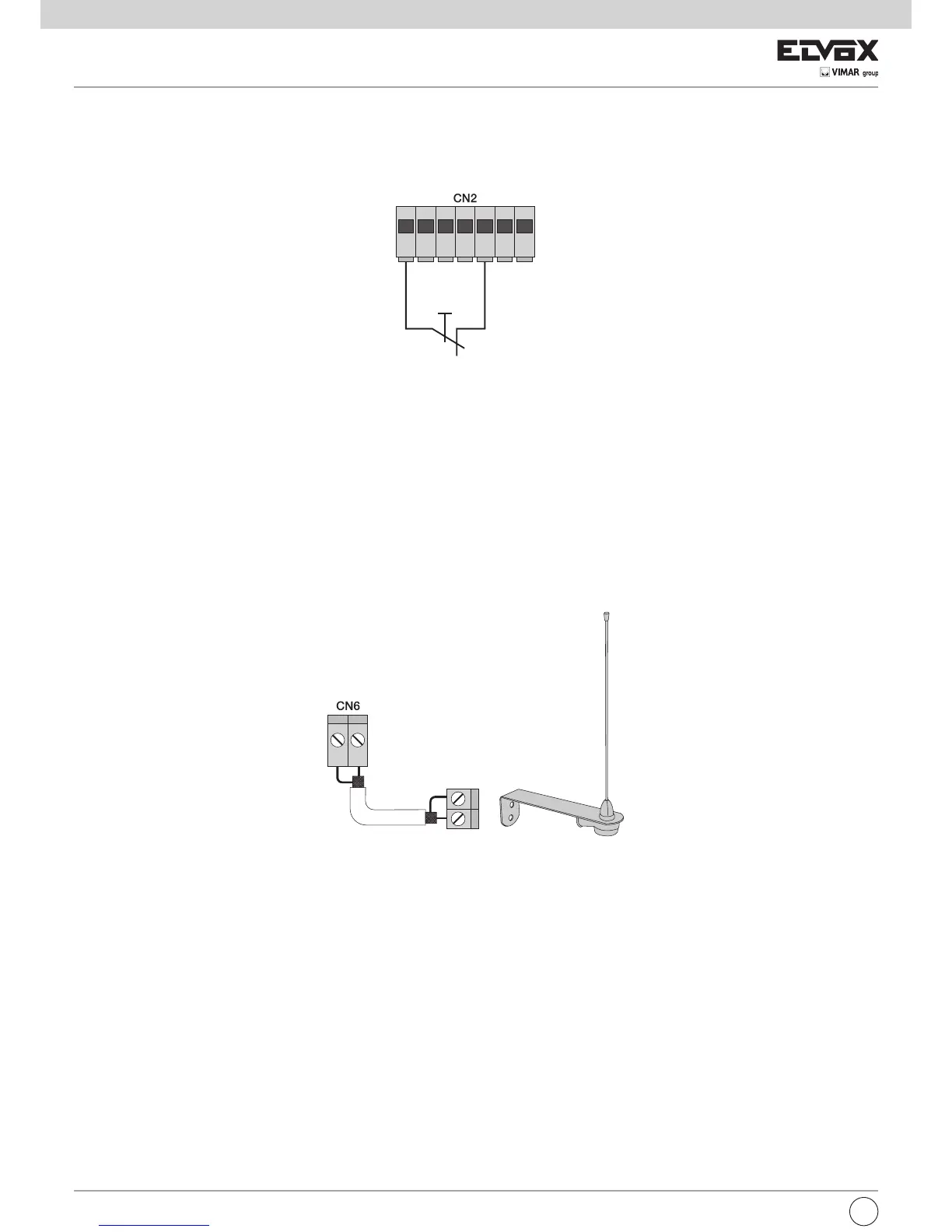

4.8- Σύνδεση μπουτόν διακοπής κίνησης
επαφή κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της καγκελόπορτας και την αναστολή του διαστήματος αυτόματου
κλεισίματος (όταν το μπουτόν δεν είναι πατημένο, η λυχνία LED STOP πρέπει να είναι αναμμένη). Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM
και STOP:
ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης (οι είσοδοι FOTO, STPA και STOP πρέπει
να είναι γεφυρωμένες), μην ενεργοποιήσετε τη λειτουργία fototest, επιλέξτε το άκρο με διακόπτη (ρύθμιση dip switch 1-5 και 1-7 στη θέση off).
4.9- Σύνδεση κεραίας
παρέχεται ένα ήδη συνδεδεμένο άκαμπτο σύρμα 17 cm για αύξηση της εμβέλειας. Συνδέστε την κεραία ZL43 όπως φαίνεται στην εικόνα:
Μπουτόν κανονικά
κλειστό
Εικ. 10
Εικ. 11
