Ender 2 Pro - Printer Circuit Wiring Diagram; Component Connections Overview

20

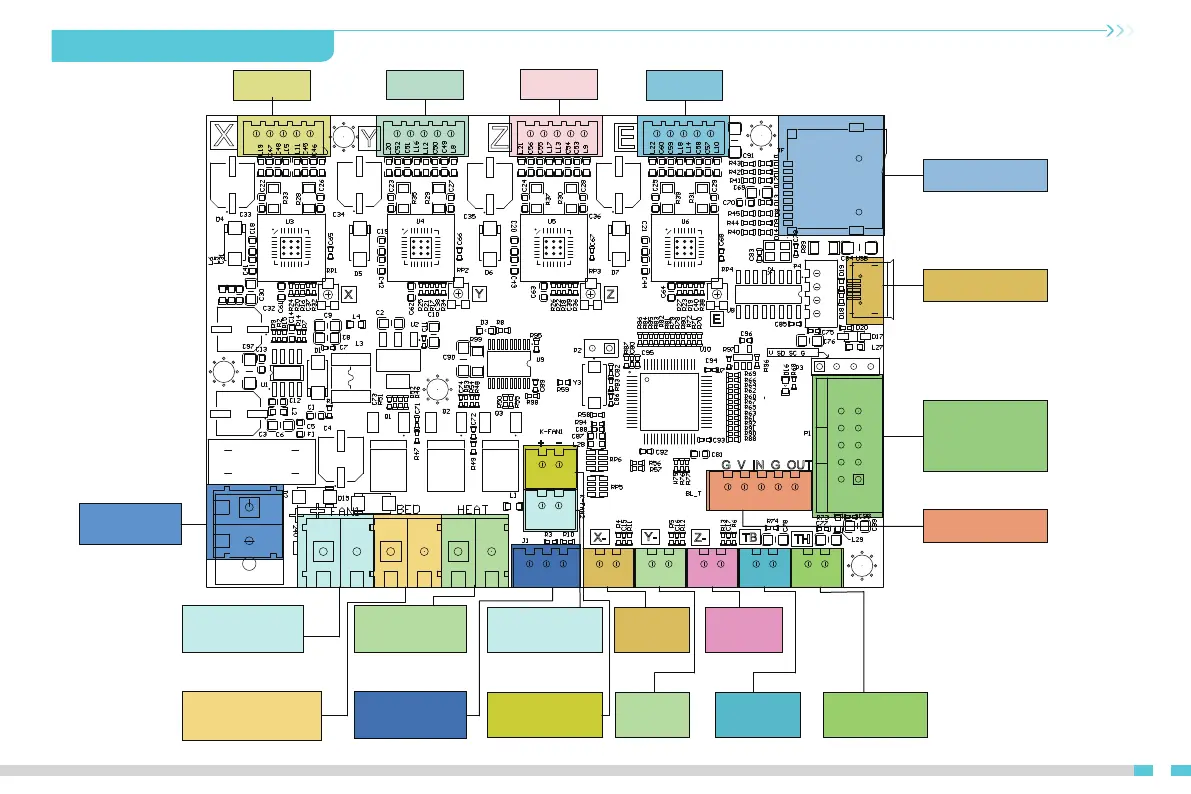

20. Circuit Wiring 电路接线
Power input
电源输入
Normally open fan
常开风扇
Heating pipes
加热管
Reserved port
预留接口
Controllable fan 2
可控风扇 2
Controllable fan 1
可控风扇 1
X limit switch
X 限位开关
Z limit switch
Z 限位开关
Hot bed power output
热床板电源输出
Y limit switch
Y 限位开关
Bed thermistor
热床热敏
Nozzle thermistor
喷嘴热敏
BL-Touch Reserved
BL-Touch 预留接口
EXP1/12864 Screen
interface
EXP1/12864
屏幕接口
MINI USB Port
MINI USB 接口
Storage card slot
存储卡卡槽
X axis motor
X轴电机
Y axis motor
Y轴电机
Z axis motor
Z轴电机
E axis motor
E轴电机
