 Sostituzione asta porta lame
- Con l’attrezzatura poggiata al suolo, aprire
completamente la barra di taglio;
- Allentare il dado del perno ad espansione
(fig.E3) e con l’aiuto di un puntone (o cac-
ciavite) provvedere a spingere fuori il perno
ad espansione (fig.E3a - fig.E3b);
- Utilizzando un utensile appropriato, spingere
la barra porta lame di poco fuori dalla sua
sede (fig.E3c);
- Agganciare la barra porta lame con un
gancio appropriato e sfilarla dall’attrezzatura
con l’aiuto di una corda (fig.E3d);
- Inserire una nuova barra porta lame e
bloccarla con il perno ad espansione.
IMPORTANTE
Verificare il corretto accoppiamento asta porta
denti e guidalama. All’occorrenza ripristinare gli
spessori per evitare striature o danneggiamenti.
 Replacement of blade-holding bar
- With the equipment on the ground, open
completely the cutting bar;
- Loosen nut of expansion pin (fig.E3) and
with the help of a strut (or screwdriver)
provide to push out the expansion pin (fig.
E3a - fig.E3b);
- By using an appropriate tool, push the blade-
holding bar just outside its seat (fig.E3c);
- Hook blade-holding bar by using a special
hook and pull out it from the equipment by
using a rope (fig. E3d);
- Insert a new blade-holding bar and lock it by
using the expansion pin.
IMPORTANT
Verify the correct connection between the tooth-
holding bar and the blade guide. When required,
put back the shims to avoid striation or damage.

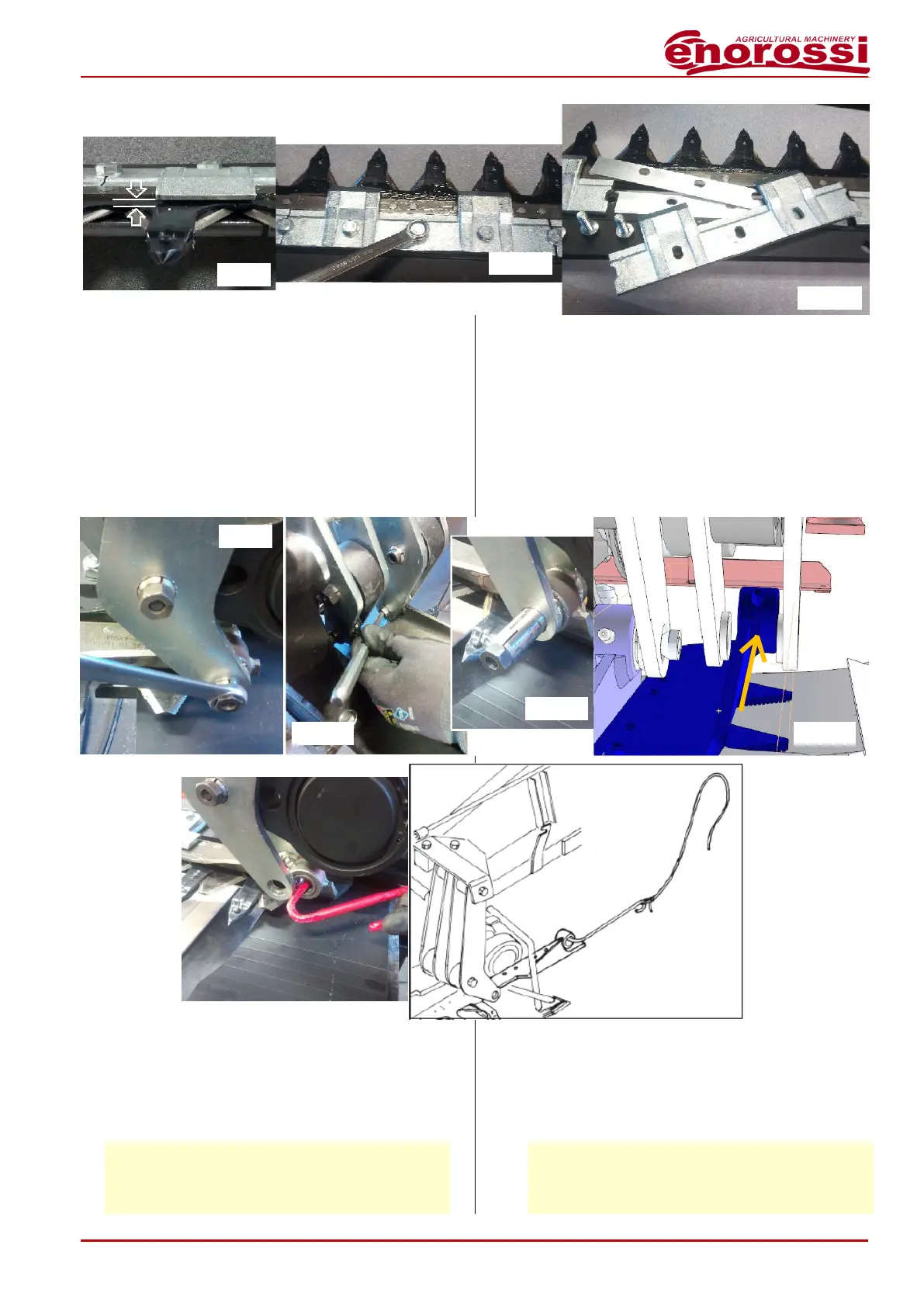

fig.E2
fig.E2a
fig.E2b
fig.E3
fig.E3a
fig.E3b
fig.E3c
fig.E3d
