 Sostituzione lama
- Ripetere i primi quattro punti del
paragrafo “Sostituzione asta
porta lame”;
- Rimuovere la lama danneggia-
ta dopo aver rimosso i due
ribattini;

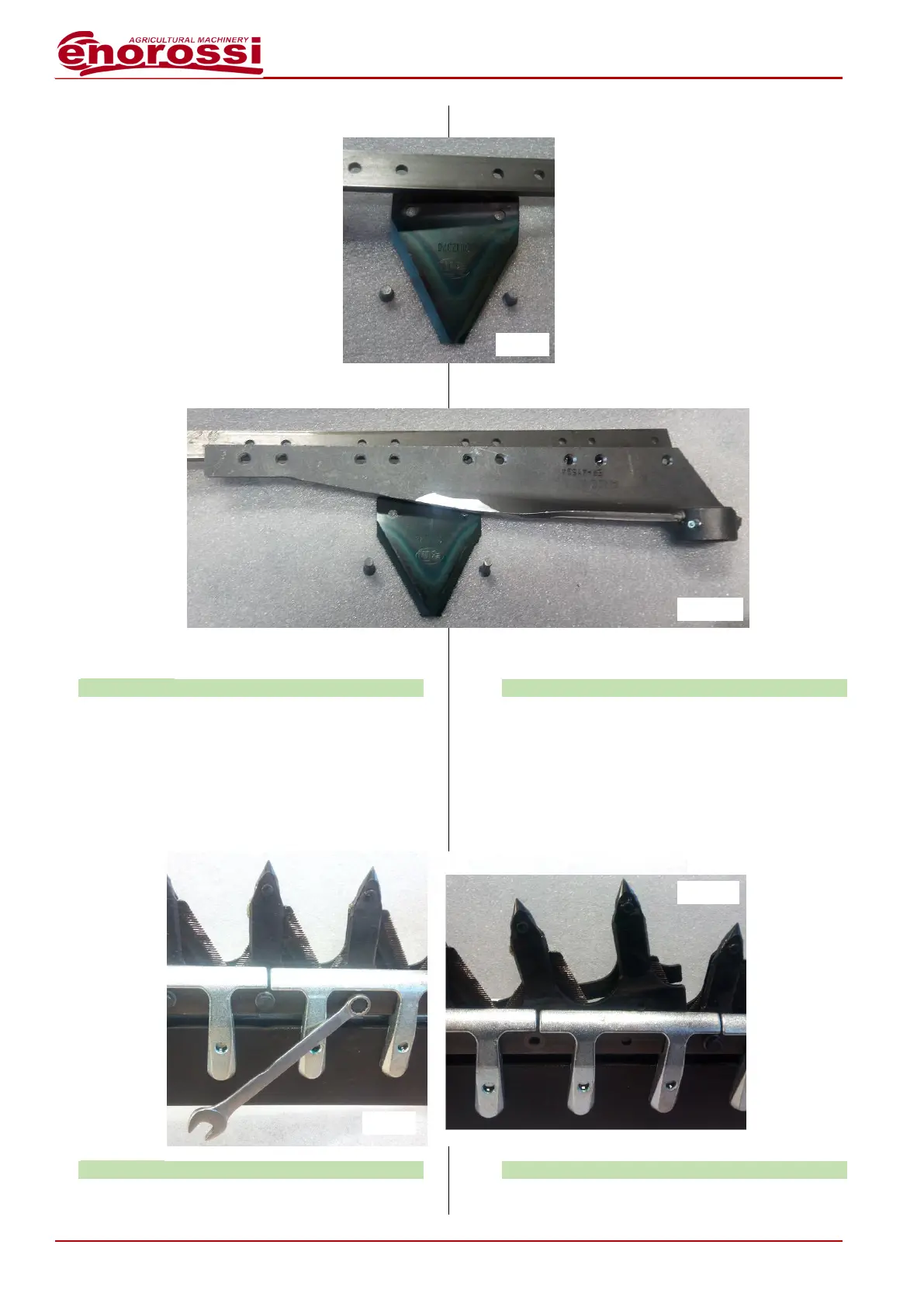

- Posizionare una nuova lama e
fissarla con due nuovi ribattini
(fig.E4). Nota: se la lama è
sotto l’attacco (fig.E4a) biso-
gna usare rivetti più lunghi;
- Inserire la barra porta lame e
bloccarla con il perno ad
espansione.
 Sostituzione denti
Modello BFS
- Con l’attrezzatura poggiata al suolo e la barra
di taglio completamente chiusa;
- Svitare completamente le viti di fissaggio dei
denti danneggiati (fig.E5);
- Sostituire i denti danneggiati con altri nuovi
(fig.E5a) e fissare con le viti di fissaggio.
Modello BF
- Con l’attrezzatura poggiata al suolo, aprire
completamente la barra di taglio;
 Replacement of blade
- Repeat the first four points of
paragraph “Replacement of
blade-holding bar”;
- Remove the damaged blade
after removing two rivets;
- Place a new blade and fix it by
two new rivets (fig.E4). Note: if
the blade is placed under the
attachment (fig.E4a) have to
use longer rivets;
- Insert the blade-holding bar and
lock it by using the expansion
pin.
 Replacement of teeth
BFS model
- With the equipment on the ground and the
cutting bar completely closed;
- Unscrew completely fixing screws of the
damaged teeth (fig.E5);
- Replace the damaged teeth with new ones
(fig.E5a) and fix by using the relative screws.
BF model
- With the equipment on the ground, open
completely the cutting bar;
fig.E1
fig.E4
fig.E4a
fig.E5
fig.E5a
