用户手册
2 产品描述
50
EMW90HDNC1A 风冷式冷水机组

当出液温度高于制冷设定点，同时满足制冷开启
条件时，机组启动制冷，并根据实际温度高低选
择输出不同制冷量。

当出液温度低于制冷设定点时，机组通过关闭压
缩机和降低循环水泵转速等方式进行节能。

当出液温度低于制热设定点，同时满足制热开启
条件时，机组启动电加热器。
RS485/CAN 通讯
EMW90HDNC1A 冷水机组同时提供 RS485 和
CAN（Controller Area Network）通讯接口，支持
通过 Modbus 或 CAN 协议与上位机进行通讯。上
位机通过发送请求消息，可执行远程开关机、查询
机组运行状态和设置控制参数等操作，实现对机组
的远程监控。
断电记忆和自启动
EMW90HDNC1A 冷水机组运行过程中掉电时记忆
掉电之前的参数设置信息，再次来电后自行启动，
并根据断电前的参数设置自动智能运行。
2.2
实现
2.2.1
系统原理
EMW 系列风冷式冷水机组由制冷循环系统和冷却
液循环系统组成，系统实现原理如图 2-3 所示。

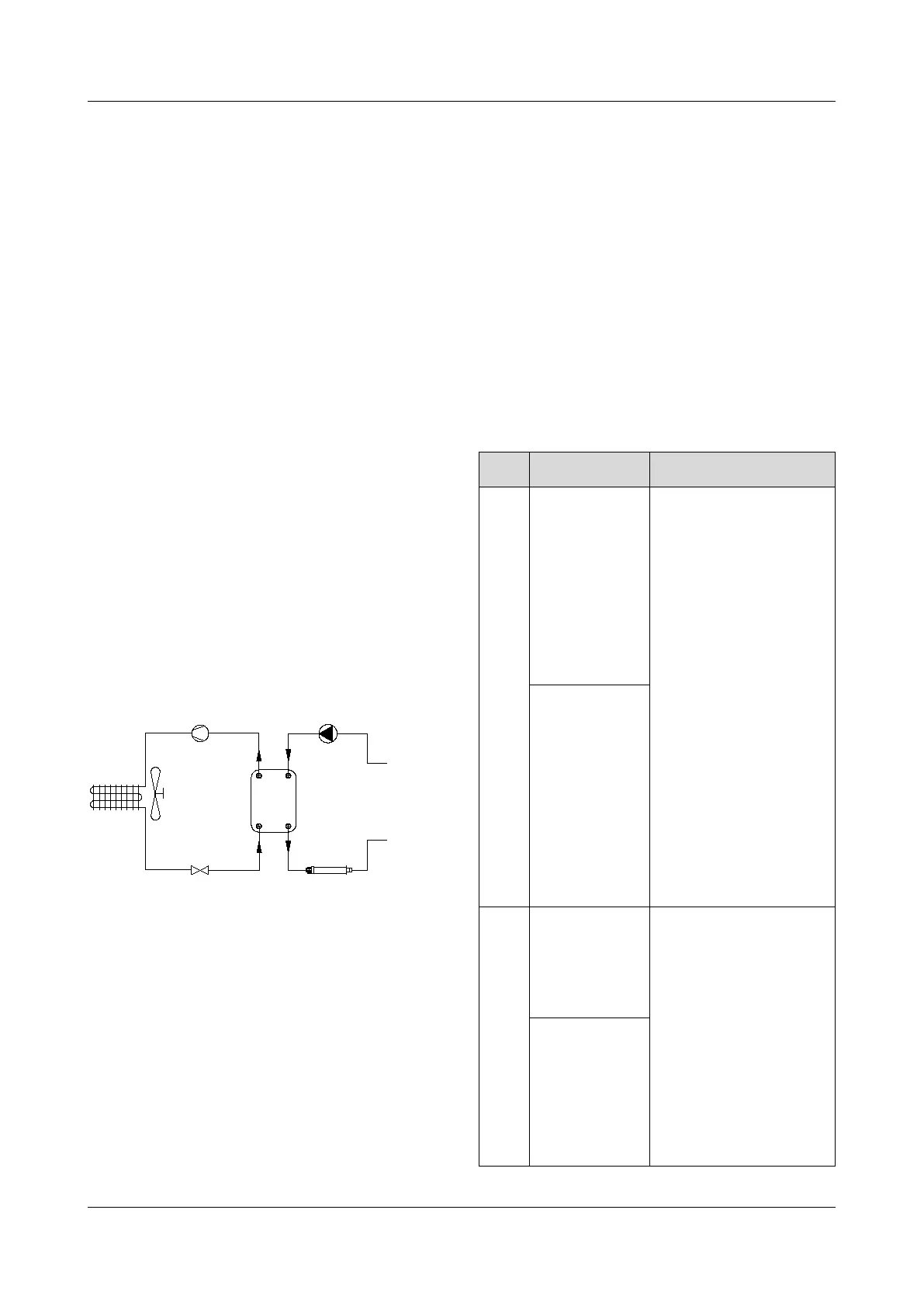

图 2-3 系统原理图
1
2
3
4
5
7
6
来自负载端
去往负载端
1：压缩机
2：冷凝器
3：冷凝器风机
4：节流元件
5：板式换热器
6：循环水泵
7：电加热器
EMW 系列风冷式冷水机组的工作流程如下所示：
1. 当出液温度达到制冷开启点后压缩机启动，对
气态制冷剂进行压缩。
冷水机组支持基于出液温度和上位机下发的
电芯温度执行温度控制逻辑。
2. 冷凝器对高温的制冷剂进行冷凝，制冷剂由气
态变为液态。
3. 风机吸入外部空气，将制冷剂冷凝时释放的热
量排出至周围环境空气中。
4. 节流元件（电子膨胀阀）对冷凝后的制冷剂进
行节流降压。
5. 制冷剂进入板式换热器蒸发，吸收流经板式换
热器的冷却液热量。
6. 循环水泵持续将冷却液输送至板式换热器，与
制冷剂进行热交换，并输送冷却后的冷却液到
集装箱内对电池组进行降温。
2.2.2
控制逻辑
EMW90HDNC1A 冷水机组的控制逻辑如表 2-2 所
示。
表 2-2 控制逻辑
项目
控制逻辑
说明
制冷
制冷需求
≥100%时，开
启制冷。
制冷需求(%) = （实际
控制温度 - 制冷设定
点）/ 制冷灵敏度 *
100%
例如当制冷设定点为
22°C，制冷灵敏度为
3°C 时，制冷开启点为
25°C
（22°C+3°C*100%=25
°C），制冷停止点为
22°C
（22°C+3°C*0%=22°C
）。
当采用出液温度为实际
控制温度时：

出液温度≥25°C 时，
机组开启制冷。

出液温度≤22°C 时，
机组停止制冷。
制冷需求≤0%
时，停止制冷。
制热
制热需求
≥100%时，开
启制热。
制热开启点(%) = （制
热设定点 - 实际控制
温度）/ 制热灵敏度 *
100%
例如当制热设定点为
18°C，制热灵敏度为
3°C 时，制热开启点为
15°C
（18°C-3°C*100%=15°
C），制热停止点为 18°C
（18°C-3°C*0%=18°C
）。
制热需求≤0%
时，停止制热。
