Envicool EMW90HDNC1A - Page 62

用户手册
4 控制器
60
EMW90HDNC1A 风冷式冷水机组

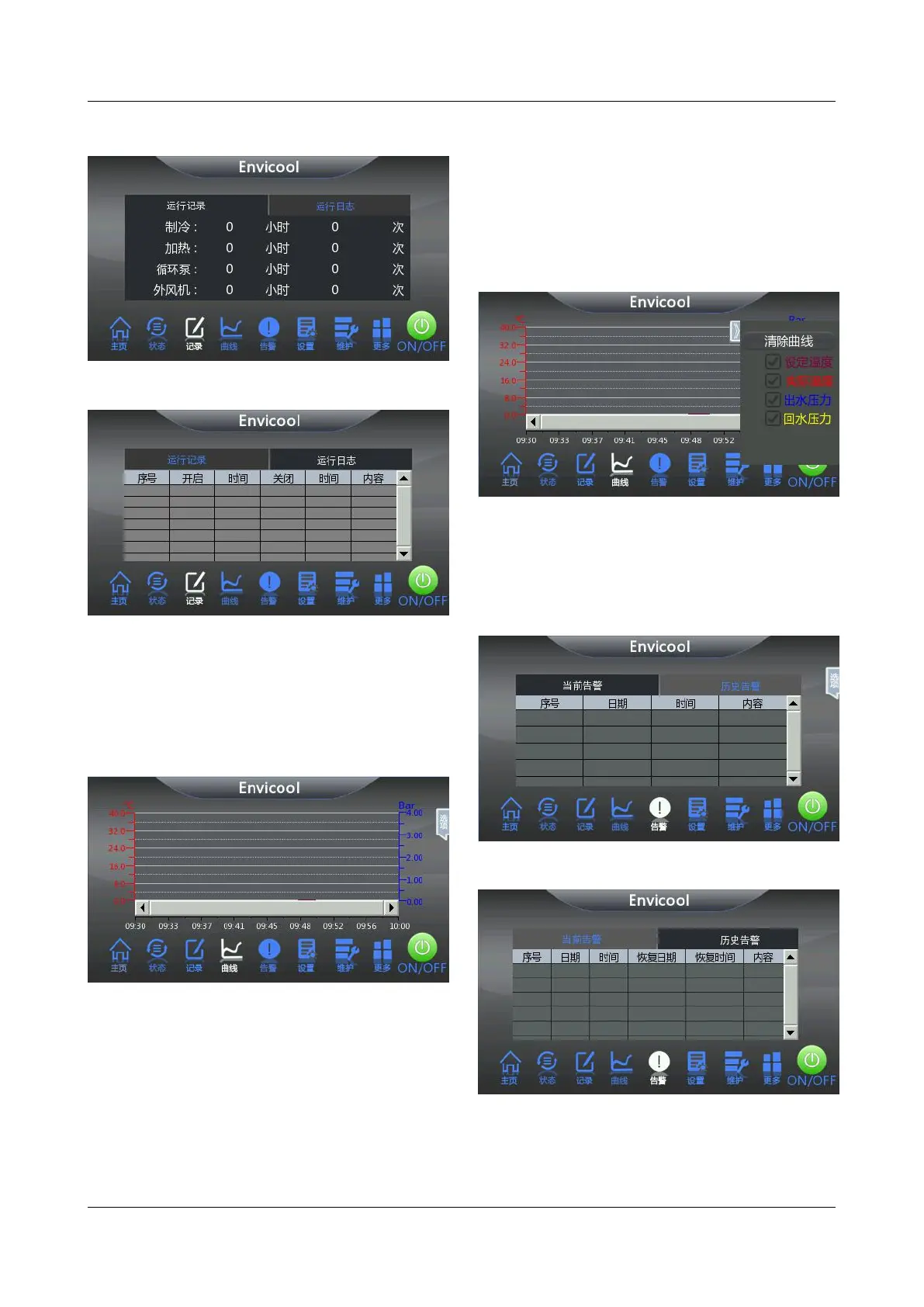

图 4-8“运行记录”界面
图 4-9“运行日志”界面
4.7
曲线
在系统主界面上单击“曲线”，可查看由制冷点温
度曲线、出液温度曲线、出液压力曲线、回液温度
曲线和回液压力曲线构成的运行曲线图。
图 4-10 运行曲线界面
系统默认显示设定温度（制冷设定值）曲线、实际
温度（冷却液出液温度）曲线、出水压力（冷却液
出液压力）曲线和回水压力（冷却液回液压力）曲
线和。操作用户在“曲线”界面可进行以下操作：

通过去勾选曲线类型前的复选框，定制需要展示
的曲线。

单击“选项 > 清除曲线”，清除当前界面展示
的曲线。
清除曲线后，控制系统根据机组运行情况自动重
新生成曲线。

单击曲线展示区域四周的温度值和压力值，可根
据实际规划修改温度值和压力值范围。
图 4-11 曲线设置界面
4.8 告警
在系统主界面上单击“告警”，可查看机组的当前
告警和历史告警信息。
图 4-12“当前告警”界面
图 4-13“历史告警”界面
