WEAT V2 N - V1
A
B
D
C
Ph NT
T
WEAT B2N
WEAT G2N
WEAT V2N
WEAT C2N
30 mA
10 A
230 VAC
N
Ph
TEST
De aansluiting dient te worden uitgevoerd volgens de van kracht* zijnde nomen van het
land waar het automatisme wordt geplaatst, zowel voor de bekabeling als voor normen de
bescherming van de goederen en de personen. (U dient zich te richten tot een bevoegde en
ervaren persoon)
De bescherming moet toegankelijk zijn en in geval van stopzetting, dient u zich ervan te verze-
keren dat een onverwachte nieuwe aanzettting niet mogelijk kan zijn.
N
T
Neutraal (blauwe
draad)
Aardverbinding (gele &
groene draad)
Ph
Fase, op het niveau van het automatisme aan te sluiten
op de klem naast de zekering D
A
Differentiaalschakelaar 30 mA (één maal per maand te testen met de test knop)
B
Bescherming door hoofdzekering 10 A (2 polen : neutraal en fase)
C
Mantel en Voedingskabel, volgens het land van installatie (kabel RO2V van 3 x 1,5 mm²
tot 30 meter en 3 x 2,5 mm² en hoger in een koker van 40 mm diameter in oranje
kleur, voor Frankrijk)
* NF C 15-100 voor Frankrijk

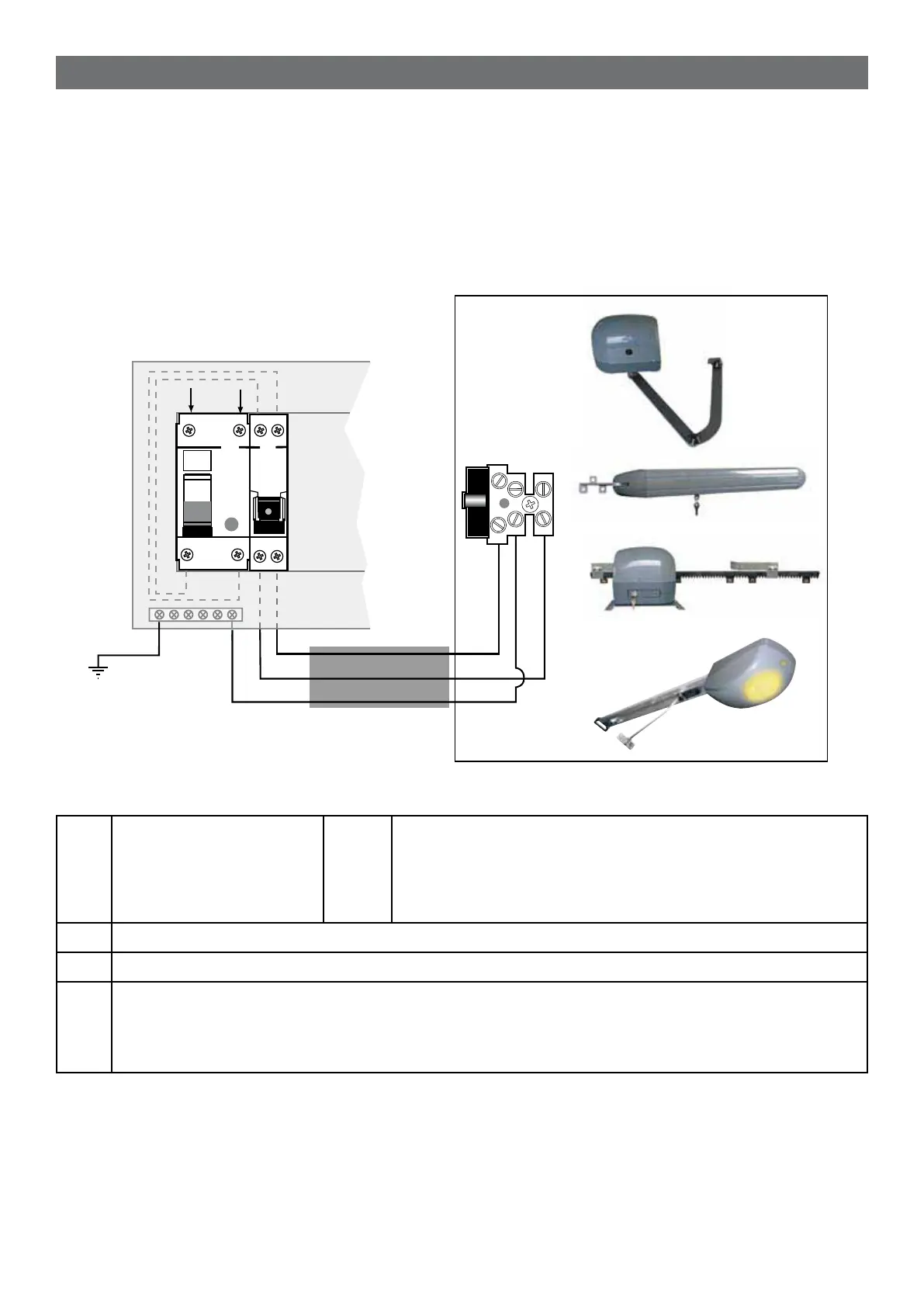

Elektrische aansluiting van uw automatisme
