Extel WEAT V2 N - Einbau der Verbindungsstücke

WEAT V2 N - V1
11D
Vor dem Einbau des Torantriebs ist zu überprüfen, ob das Tor dafür geeignet ist, d.h. eine stabile Konstruktion
und gut geschmierte Drehpunkte aufweist.Bodenanschläge für die Endpositionen «Tor auf» und «Tor zu» anbrin-
gen.Der Öffnungswinkel und die einwandfreie Funktion des Torantriebs hängen nicht zuletzt von der richtigen
Positionierung der Aufhängung am Pfeiler und am Torblatt ab. Die Montagemaße sollten daher sehr sorgfältig
unter Berücksichtigung der jeweiligen Torkonstruktion gemäß untenstehenden Tabellen festgelegt werden.
Anmerkung : Es gibt kein rechtes oder linkes Verbindungsstück,
beide sind identisch.

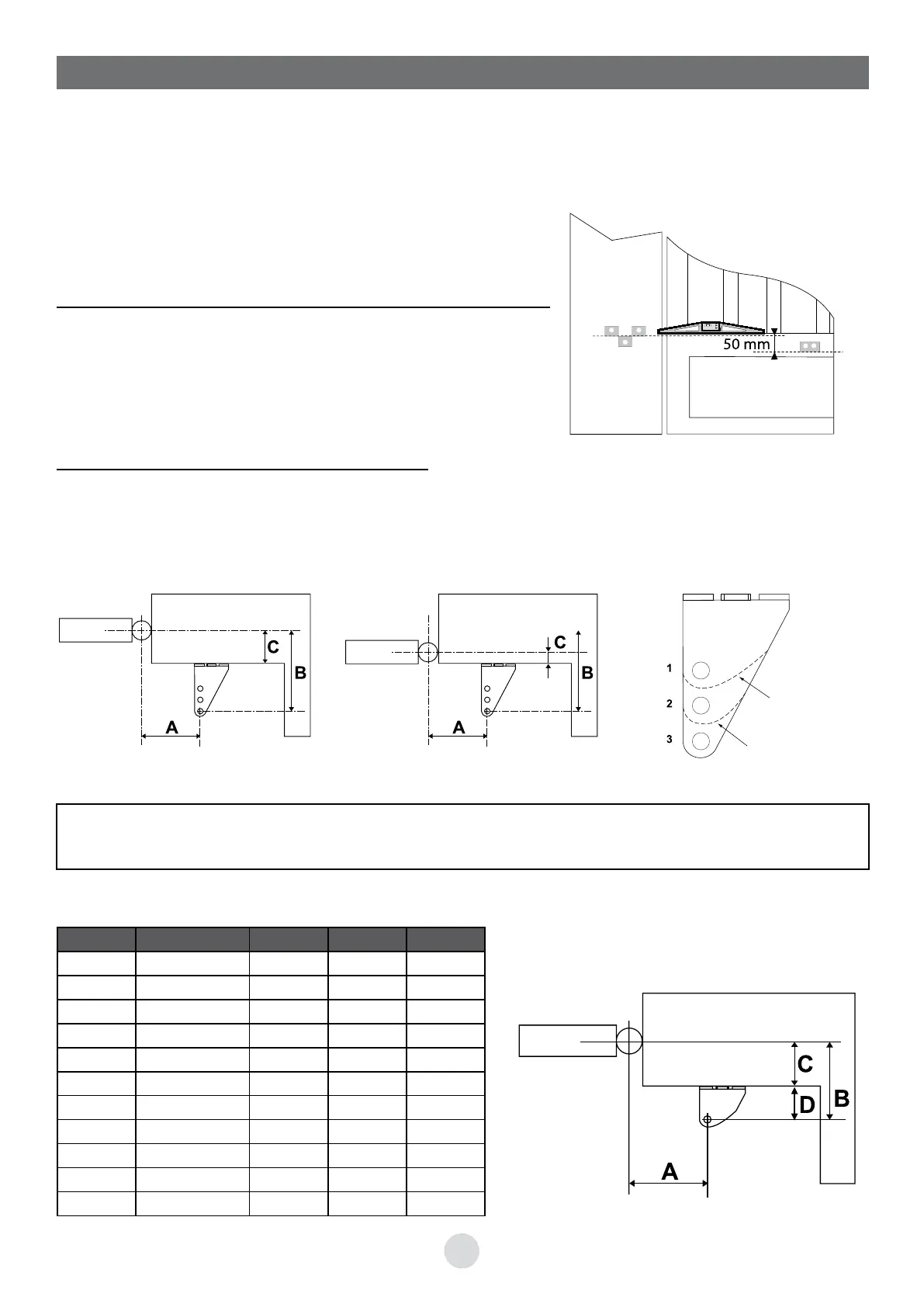

A.Vertikale Platzwahl für das Verbindungsstück auf dem Pfeiler:
Die Wahl wird bestimmt durch die Position eines festen Punkts
(stabiles Stück) des Tors, wie z.B. der Rahmen oder eine
Verstärkungsstange. Diesen Punkt nun auf den Pfeiler übertragen und
anschließend einen 5 cm langen Strich über diesen Punkt ziehen.
Sie haben jetzt den Platz für das vertikale Verbindungsstück festgelegt.
B. Position der Aufhängung am Pfeiler festlegen:
1. Maß «C» am Torpfeiler ausmessen (Abstand Drehpunkt-Pfeilervorderkante),
2. Entsprechend Ihrer C Seiten und dem gewünschten Öffnungswinkel, mit Hilfe der unteren Liste Ihre Seiten A
und B bestimmen.
3. Wenn Sie das Loch 1 oder 2 wählen, müssen Sie das Verbindungsstück wie auf der Abbildung abtrennen,
damit der Hubzylinder sich drehen kann (siehe Schneidschablone Seite 24)
7. EINBAU DER VERBINDUNGSSTÜCKE
Drehpunkt mittig zum Pfeiler
1. Empfohlene Montagemaße für eine 90°-Toröffnung (Maße in mm)
Drehpunkt mittig zum Pfeiler
Hier schneiden,
wenn Loch 1
verwendet wird
Hier schneiden,
wenn Loch 2
verwendet wird
Die abgebildete Position der Aufhängung dient nur der allgemeinen Veranschaulichung.
Die in Ihrem Fall passende Position ergibt sich aus den untenstehenden Tabellen.
C Lochnummer D B A
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
