WEAT V2 N - V1
12D

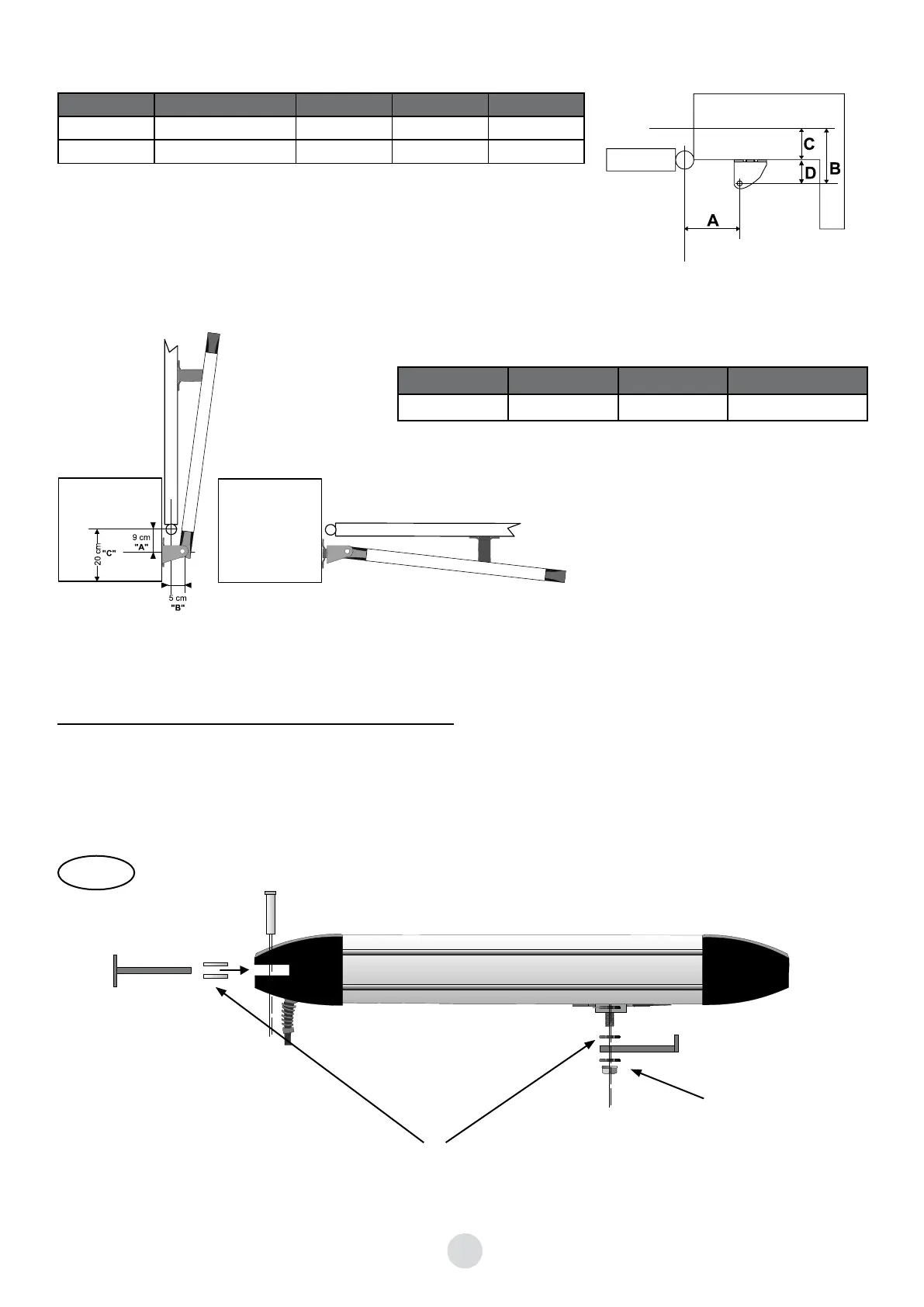

2. Empfohlene Montagemaße für eine 120°-Toröffnung (Maße in mm)
3. 90° Türöffnung nach außen, Pfeiler von 40 x 40 cm (Maße in mm)
Außenseite
Innenseite
C Lochnummer D B A
30
16595150
20
16585150
A B C Öffnungswinkel
90
50 200 90°
C. Position der Aufhängung am Torflügel festlegen :
Den Zylinder auf die Klammer des Pfeilers setzen. Nicht die 2 Nylonscheiben auf beiden Klammerseiten
vergessen (eine darüber und eine darunter) Abb.1
Kunststoffscheiben
Metallscheibe
Abb.1
