Contrôler si la structure du portail est robuste et les gonds bien lubrifiés.
Prévoir une butée d’arrêt au sol en ouverture et en fermeture.
L’angle d’ouverture et le bon fonctionnement de la motorisation dépendent de la position des pattes de fixation
des vérins sur les piliers et les vantaux. Il est donc important de choisir les côtes des tableaux ci-dessous en
fonction des paramètres de votre installation.
Note : il n’y a pas de patte droite ou gauche, les 2 sont identiques.
A. Choix de l’emplacement vertical de la patte sur le pilier:
Ce choix est déterminé par la position d’un point fort.
Reporter alors ce point sur le pilier, puis tracer un trait 5cm au
dessus de ce point.
Vous avez déterminé l’emplacement vertical de la patte.
B. Choix de l’emplacement horizontal de la patte sur le pilier :
1. Mesurer la côte C de votre pilier (distance entre vos gonds et le bord du pilier),
2. En fonction de votre côte C et de l’angle d’ouverture désiré, déterminer à l’aide des tables ci-dessous, vos
côtes A et B .
3. Si vous sélectionnez le trou 1 ou le trou 2, vous devez recouper la patte comme représenté sur la figure, afin
de permettre la rotation du vérin (voir gabarit de découpe page 24)

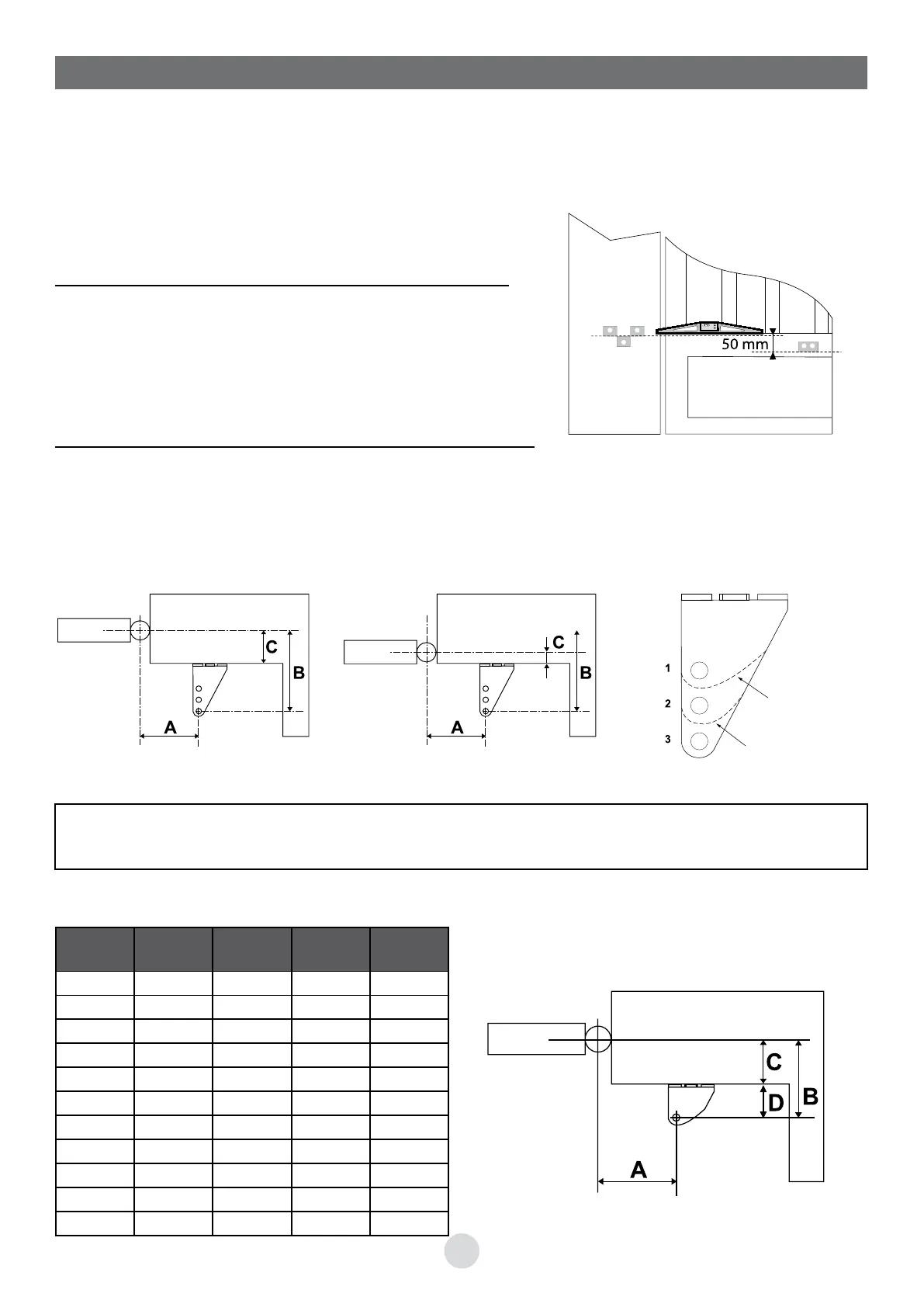

7. IMPLANTATION DES PATTES DE FIXATION
Gonds situés au milieu du pilier
1. Côtes recommandées pour une ouverture à 90° (côtes en mm)
Gonds situés au bord du pilier
Couper ici pour
utiliser le trou 1
Couper ici pour
utiliser le trou 2
La position de la patte de fixation sur les dessins n’est qu’un exemple.
Reportez-vous aux tableaux suivants pour connaître celle qui s’adaptera à votre système.
C Numéro
trou
DBA
130
1 65 195 115
120
1 65 185 125
110
1 65 175 135
100
2 95 195 120
90
2 95 185 130
80
2 95 175 140
70
2 95 165 150
60
3 125 185 135
50
3 125 175 145
40
3 125 165 155
30
3 125 155 165
