WEAT V2 N - V1
12F

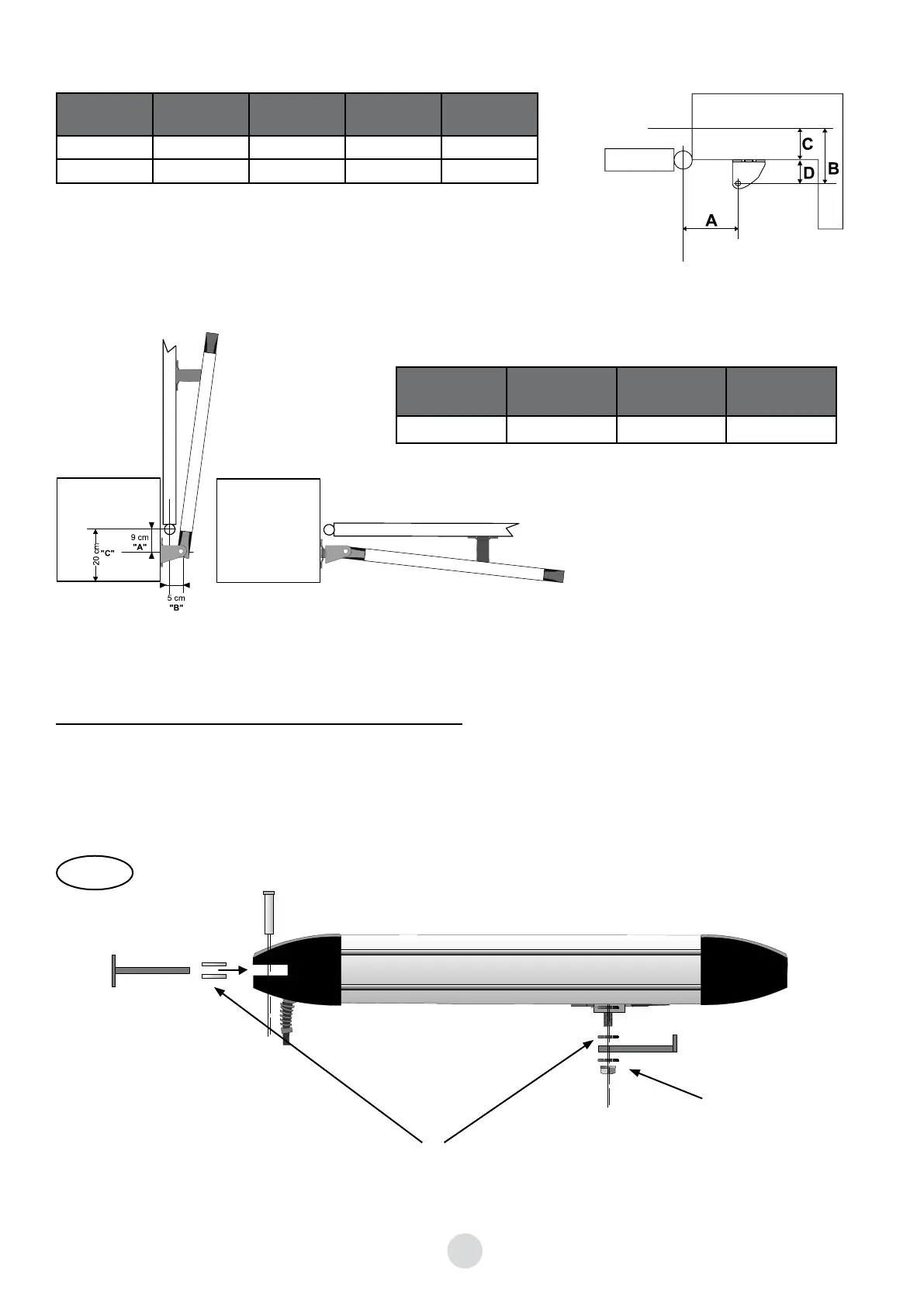

2. Côtes recommandées pour une ouverture jusqu’à 120° (côtes en mm)
3. Côtes pour une ouverture à 90° sur l’extérieur (pilier de 40x40cm) - côtes en mm
Côté extérieur
Côté intérieur
C Numéro
trou
DBA
30
16595150
20
16585150
A B C Angle
d’ouverture
90
50 200 90°
C. Implantation de la patte de fixation sur le vantail :
Positionnez le vérin sur la patte du pilier. Ne pas omettre les 2 rondelles nylon de chaque côté de la patte (une
au-dessus, et une en-dessous) Fig. 1.
Rondelles
en nylon
Rondelle en métal
Fig. 1
