WEAT V2 N - V1

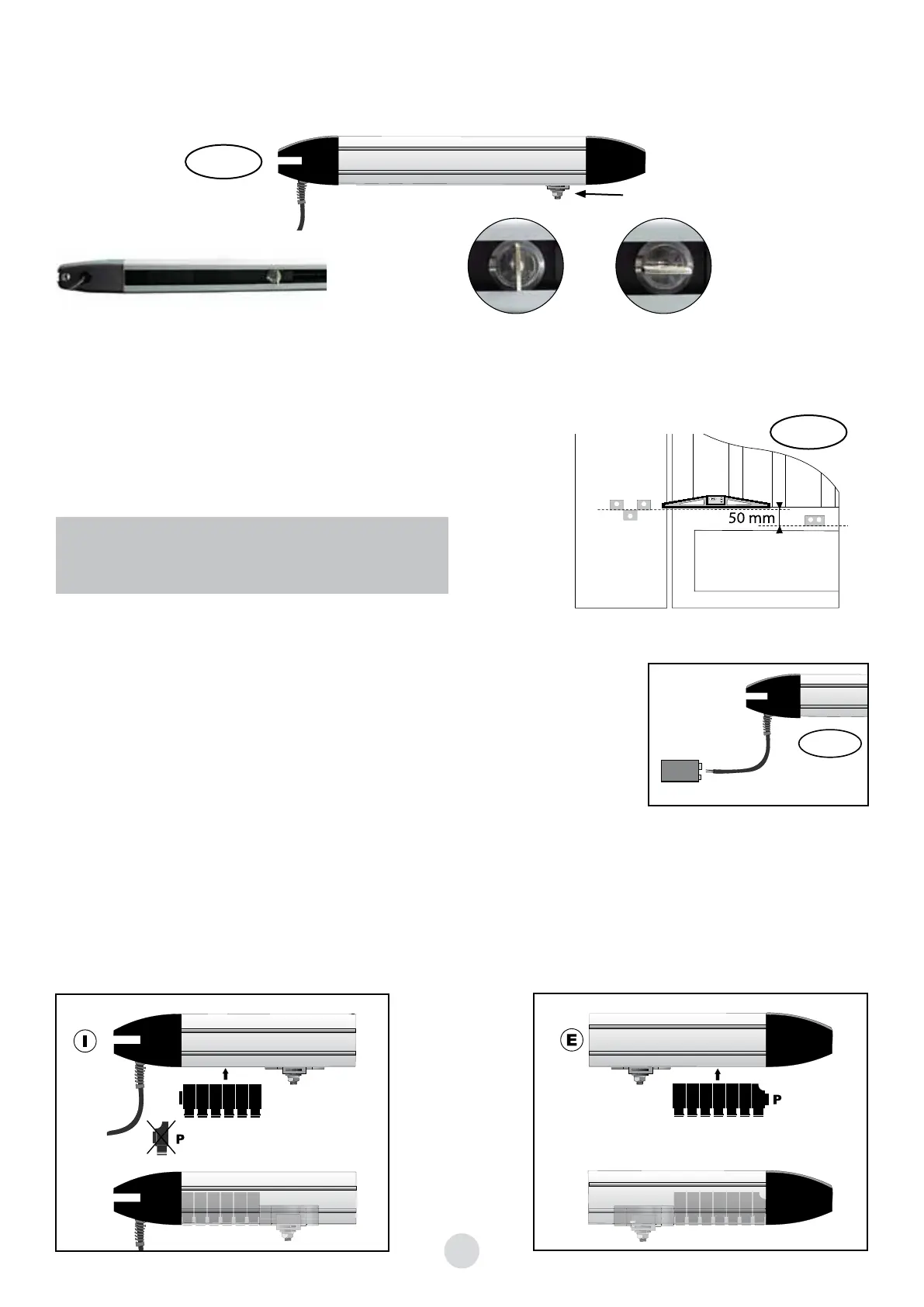

D’origine les vérins sont livrés en position fermée (voir Fig. 2).
Si ce n’est pas le cas, aidez vous d’une batterie pour positionner le curseur d’entrainement à 2cm de la butée
interne du vérin (Fig 2).
Fermez votre portail et fixez solidement la patte sur le vantail.
Pour un bon fonctionnement des vérins, il est important que la poussée soit parfaitement horizontale.
Déterminez alors la hauteur de la patte de fixation côté vantail en fonction de celle du pilier, ou inversement,
en respectant une distance de 50 mm entre les deux hauteurs (voir Fig. 3).
Si l’ouverture ne se fait pas entièrement,
vérifiez alors vos côtes A, B et C.
Attention : les curseurs d’entraînement doivent
maintenir un espace de 20 mm aussi bien en
position battant fermé que battant ouvert.
* Note : Lors de l’installation ou de la 1ère utilisation, il est normal que le déverrouillage soit un peu dur. Cela
disparaît lorsque le vérin est installé sur le vantail ou après quelques utilisations. Lors de l’installation, aidez-
vous si nécessaire d’une pile 9VDC (type 6F22) ou d’une batterie 12VDC pour
faire naviguer le chariot. (En inversant la polarité, vous inversez le sens du mou-
vement du curseur d’entrainement). (Fig. 4).
BUTÉES INTERNES :
Vous devez utiliser les butées internes si vous n’avez pas les butées au sol (en
ouverture).
Déverrouiller les « vérins » (avec les clés), ouvrir le portail dans sa position d’ouverture maximum souhaitée.
Placer la quantité de « dominos » pour que le charriot soit en pression à l’ouverture,
« I » Les dominos sont à placer dans le moteur côté pilier pour un portail s’ouvrant à l’intérieur, dans ce cas ne
pas utiliser la pièce « P ».
« E » Pour une ouverture sur l’extérieure, les dominos sont à placer dans le moteur côté portail en terminant
par la pièce « P ».
Ouverture vers l’intérieur Ouverture vers l’extérieur
13F
Fig. 3
Vue de dessous
Déverrouillé
Verrouillé
Vue de profil
Curseur d’entraînement
Fig. 2
Fig. 4
9v ou 12v
